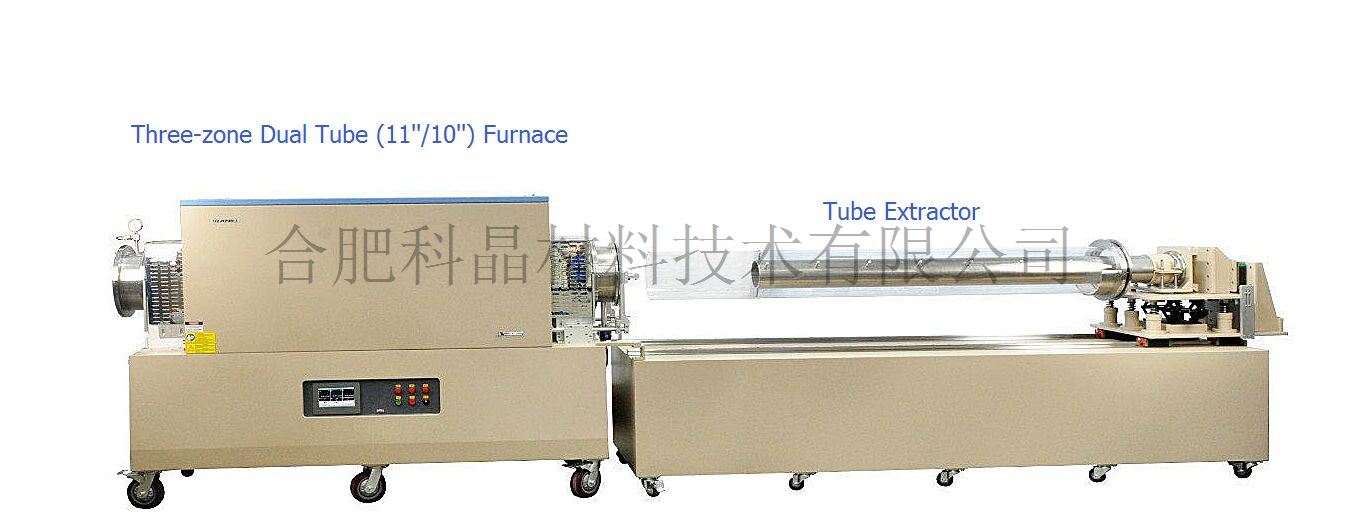

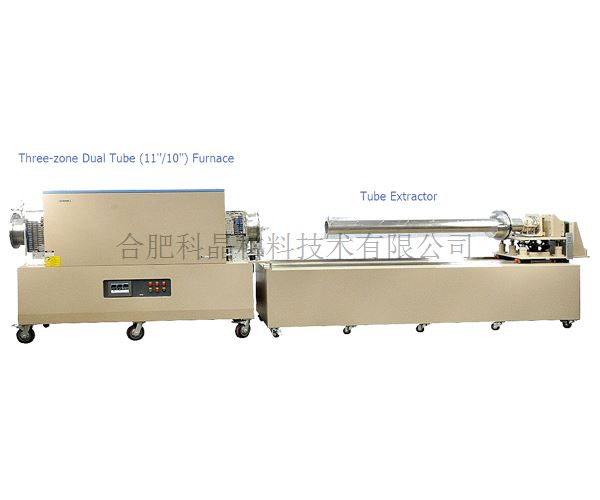

| 產品名稱 | · 大面積雙管石墨烯生長爐 GSL-1100X-III-D11 |
| 產品提示 | 1.多種配件可選提示 2.科晶實驗室邀請?zhí)崾?/span> ? 3.配件妥善保管提示 |

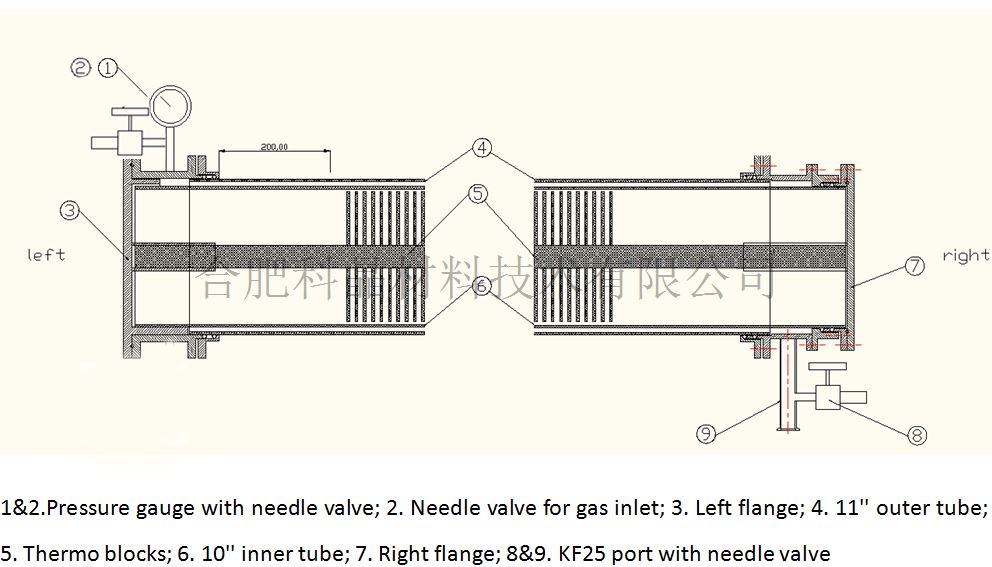

| 主要特點 | · 雙管設計：外管直徑Φ280mm，內管直徑Φ254mm，箔材可以纏繞在內管外壁上，然后進行CVD生長。 · 手動操作送管器，可以輕松的將內管送入或移出。 · 可提供7000cm^2的大面積管狀生長區域。 · 最高溫度可達1100℃。 · 雙層殼體結構，并帶有風冷系統，可有效降低殼體表面溫度。 · 內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命。 |
| 基本參數 | · 最高溫度: 1100℃（≤30min） 工作溫度: 1000℃ · 推薦升溫速率:≤10℃/min · 加熱元件：摻鉬鐵鉻鋁合金 · 電壓：三相AC380 · 額定功率：24KW |
| 加熱區 | · 三個加熱區：（總加熱區長度：1230mm） · 溫區1: 410mm (16") · 溫區2: 410mm (16") · 溫區3: 410 mm (16") |
| 爐管 | · 兩根高純石英管 |
| 真空法蘭 | · 配有一套304不銹鋼密封法蘭，采用硅膠密封圈密封。 · 右端法蘭采用KF25接口用于連接真空泵和手動泄壓。 · 左端法蘭采用1/4英寸的卡套接頭，用于通入反應氣體。 · 一個機械壓力表安裝在左端法蘭上，用于監控管道壓力。 |
| 溫控系統 | · 采用PID方式調節溫度，可設置50段升降溫程序 · 溫控儀表中帶有過熱和斷偶保護 · 儀表控溫精度: +/- 1°C |

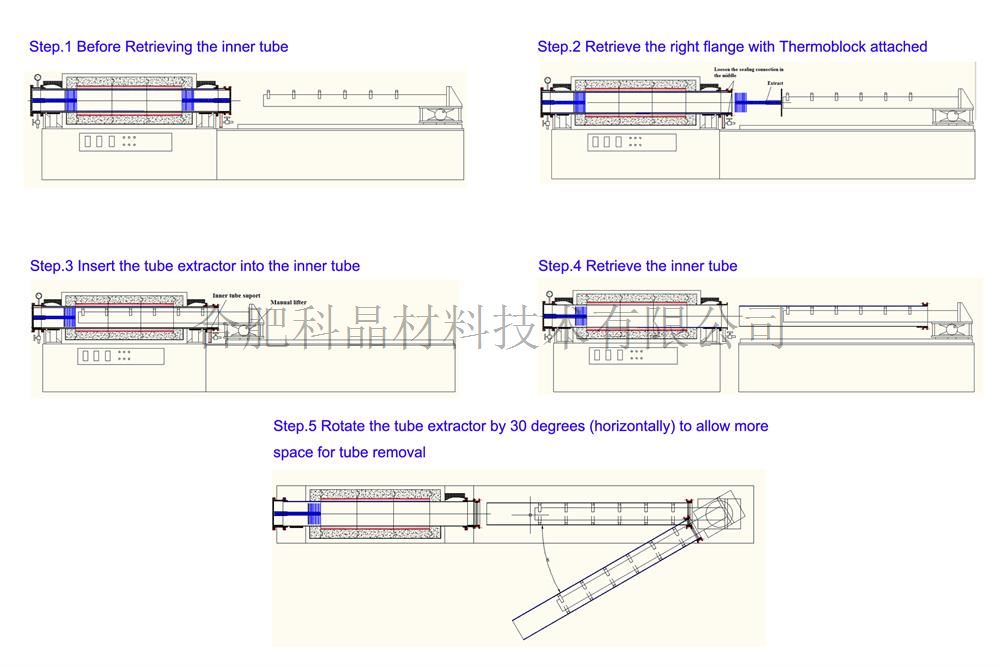

| 送管裝置 | · 手動操作送管器，可以輕松的將內管送入或移出。 |
| 質保期 | · 一年保修，終身技術支持。 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
應用技術提示 | · 由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥。 · 進入爐管的氣體流量需小于200sccm，以避免冷的大氣流對加熱石英管的沖擊。 · 石英管的長時間使用溫度<1100℃。 · 降溫時請利用程序降溫，不建議直接按“STOP”鍵降溫，設備溫度未降到室溫前不要直接關掉設備電源，防止出現安全問題。 |
警示 | · 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。 · 爐管內氣壓不可高于0.02MPa。 · 爐管不建議正壓使用，對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。 · 對于使用H2和CH4等易燃?xì)怏w，請與本公司聯系咨詢安全措施。 我們強烈建議在裝有H2和CH4泄漏檢測儀的通風櫥內操作熔爐。 |

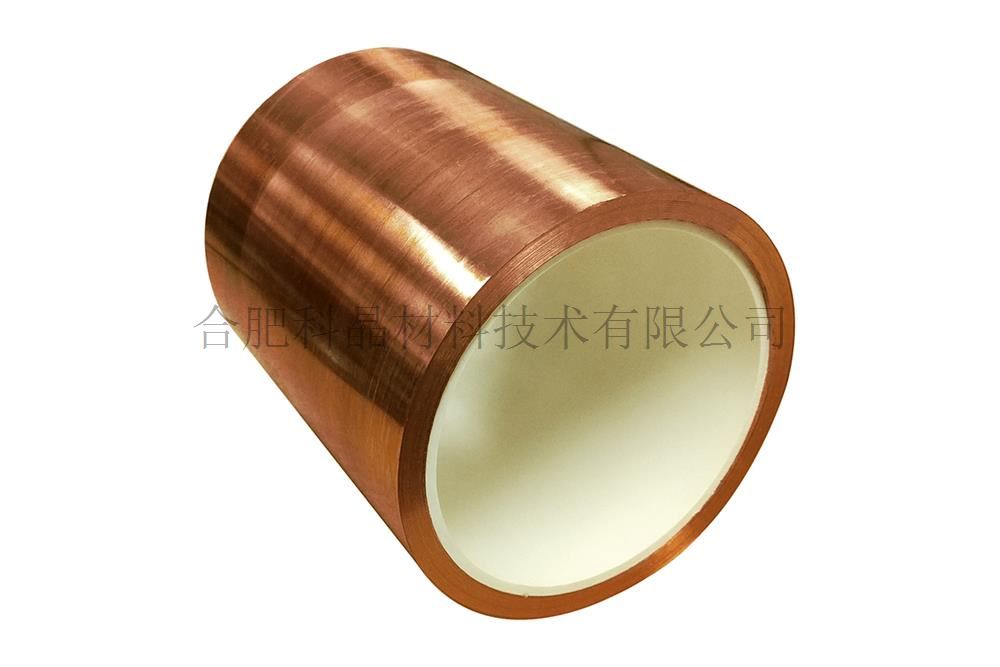

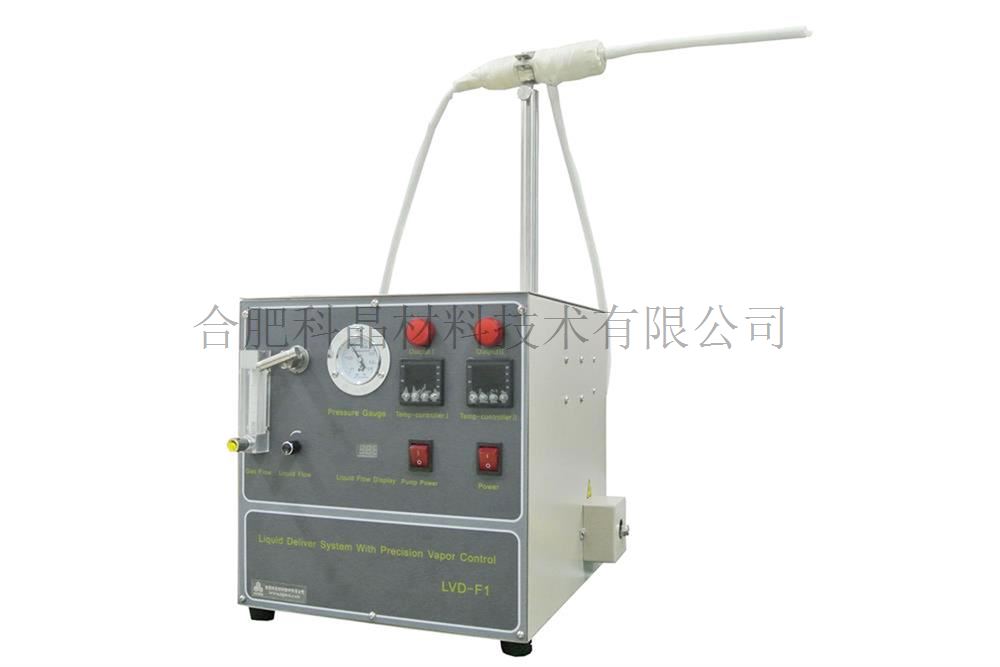

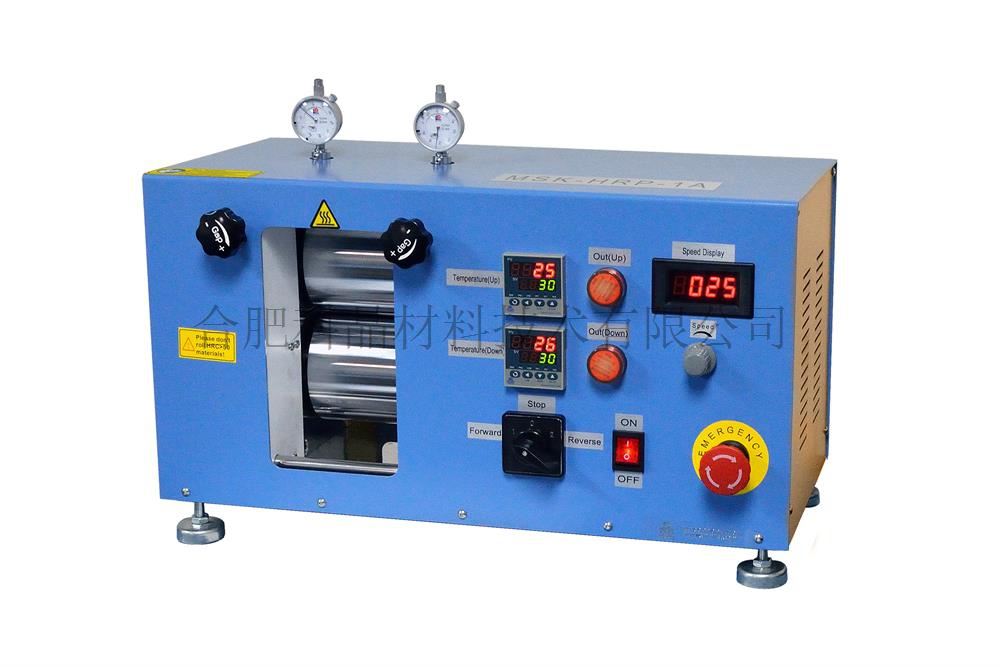

可選配件 | · 多種供氣系統可選。(圖1) · 建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。（請點擊這里學習如何安裝減壓閥）。(圖2) · 可選購壓力控制模塊來監控并保持工作腔室壓力穩定。(圖3) · 可選購歐陸儀型溫控儀表，控溫精度可以提升到±0.1℃。(圖4) · 可在本公司購買生長石墨烯的銅箔。（圖5） · 可在本公司選購輥壓機，對石墨烯進行干法轉移。（圖6） · 可選購小型氣液混合器，進行CVD生長。（圖7）
圖一 圖二 圖三 |
PC控制(選配） | · 請?jiān)谫徺I爐子前，準備一臺電腦。 · 可選購MTS-02?控制軟件，可在電腦上顯示和設定壓力和溫度程序，以達到遠程控制。 · 購買帶有PC控制的加熱爐，如有疑問請聯系我們的銷售人員。
|
真空配件(選配） | · 真空可選配件包括真空泵，波紋管和手動擋板閥。
· 對于易損耗件高溫硅膠O型密封圈除了標配數量外可進行額外訂購。
· 機械真空計（作為設備標配），范圍從-0.1到0.15Mpa。 · 可選配防腐型數顯真空表，測量范圍為3.8×10E -5至1125 Torr之間。除了具有較高的精度和重復性及較短的響應時間外，該儀表還降低了由于氣體類型依賴性而造成的氣壓讀數錯誤從而導致的腔室爆炸風險。
|
真空泵組(選配） | 此設備也可以進行抽真空，配合本公司生產的真空泵組
|
![23453[1].png](/UserFiles/upload/image/20220319/6378330371968219871274328.png "23453[1].png")

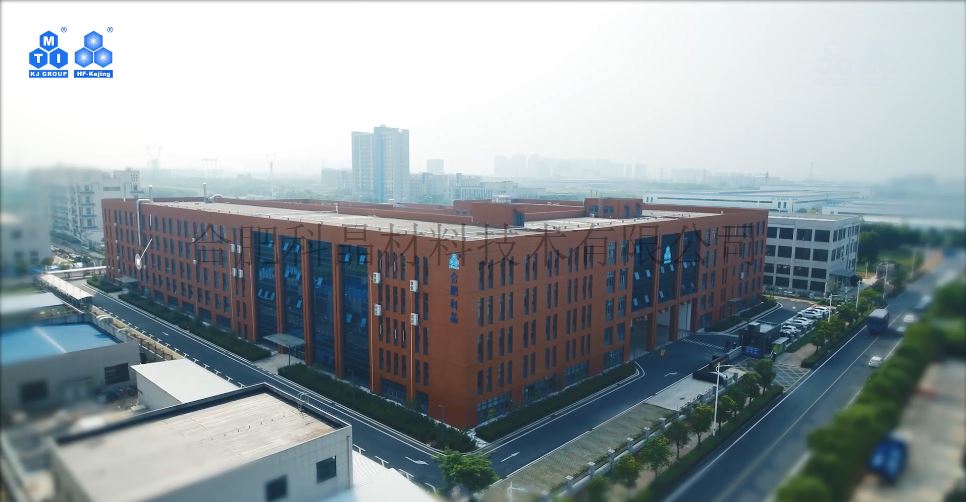

合肥科晶品牌紀錄片 公司環境
