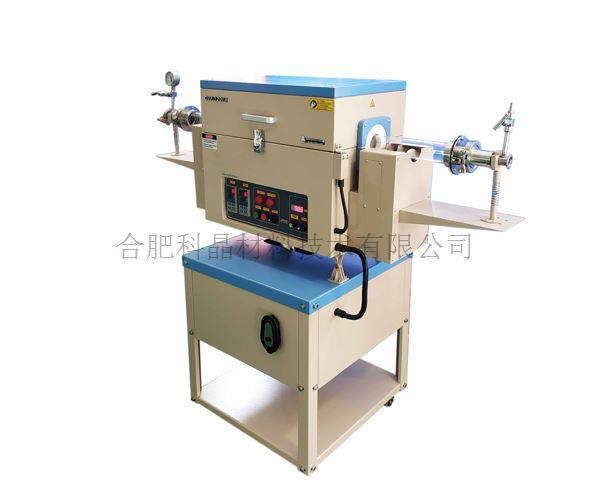

| 設備名稱 | 回轉爐 OTF-1200X-4-R-II |
| 產品提示 | 1.科晶實驗室邀請?zhí)崾?/span> 2.圖片未及時更新提示 3.多種配件可選提示 4.危險設備操作提示 |
| 設備特點 | · 設有開門斷電功能，提高實驗安全性； · 爐體可以傾斜，傾斜角度可調 · 爐體開啟式設計，方便更換爐管 · 兩個溫區分別由兩個獨立的溫控系統控制
進料 出料 溫控程序 混料 |
| 相關視頻 |

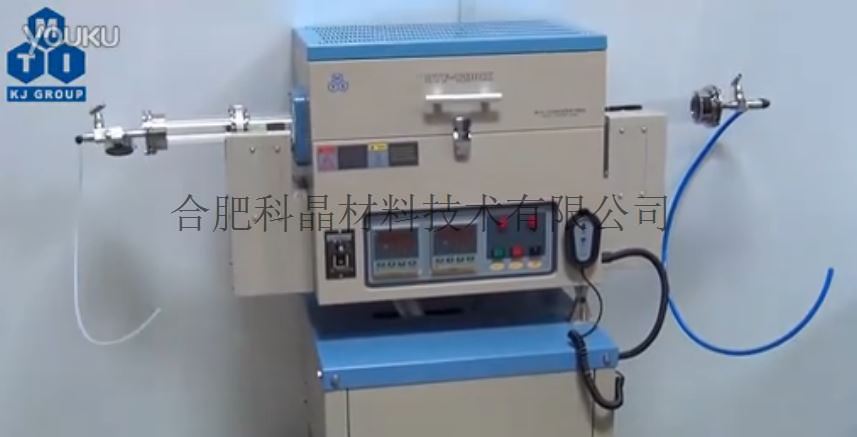

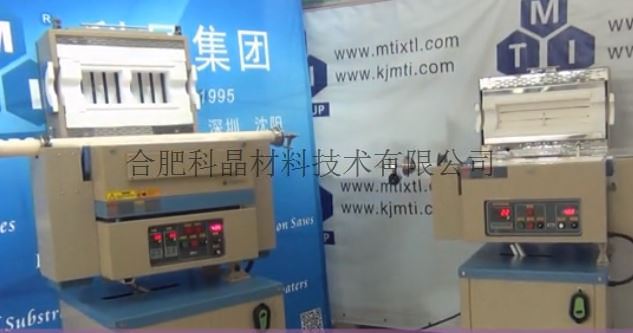

操作視頻 展示視頻 |
| 基本參數 | · 電源：AC 220V 50HZ · 功率：2.5KW · 工作溫度：1200℃≤1h ，連續工作溫度：1100℃ · 加熱區長度：400mm（200mm+200mm） · 控溫精度：±1℃ · 建議升溫速率：≤10℃/min · 熱電偶：K型 · 爐體傾斜角度：0°— 15° · 爐管旋轉速度：1-10rpm/min可調 · 采用雙層殼體結構，并帶有風冷系統 · 可放入物料的有效容積：300ml 更多參數請聯系科晶銷售部 |

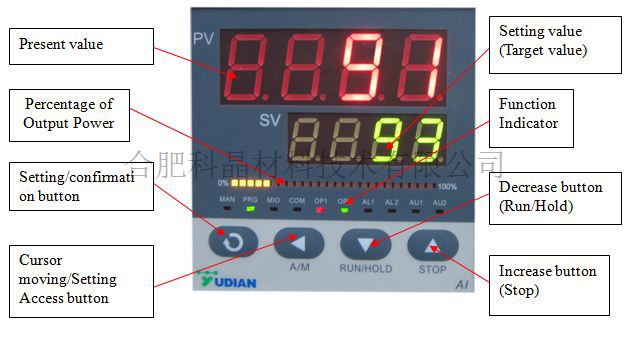

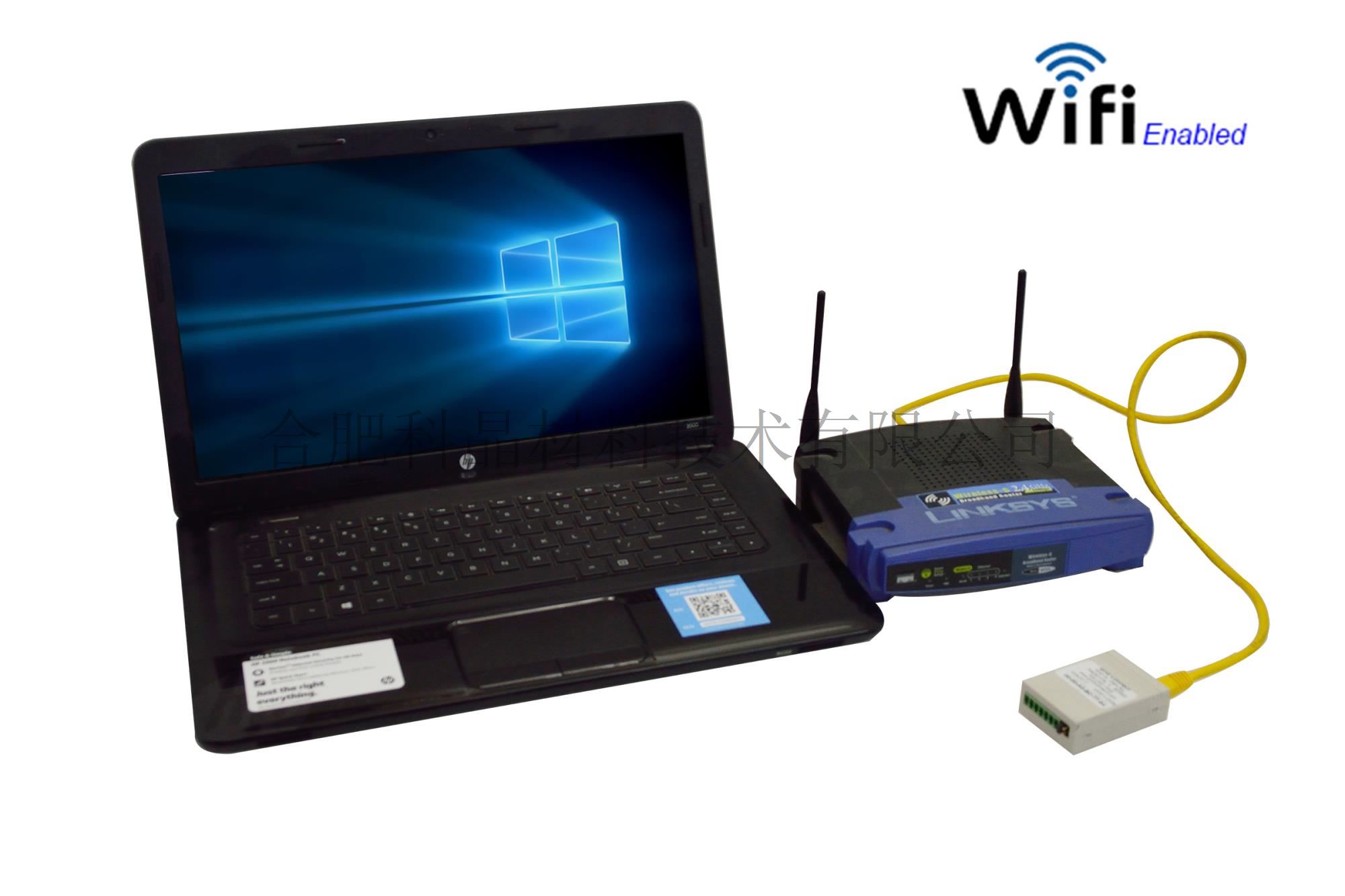

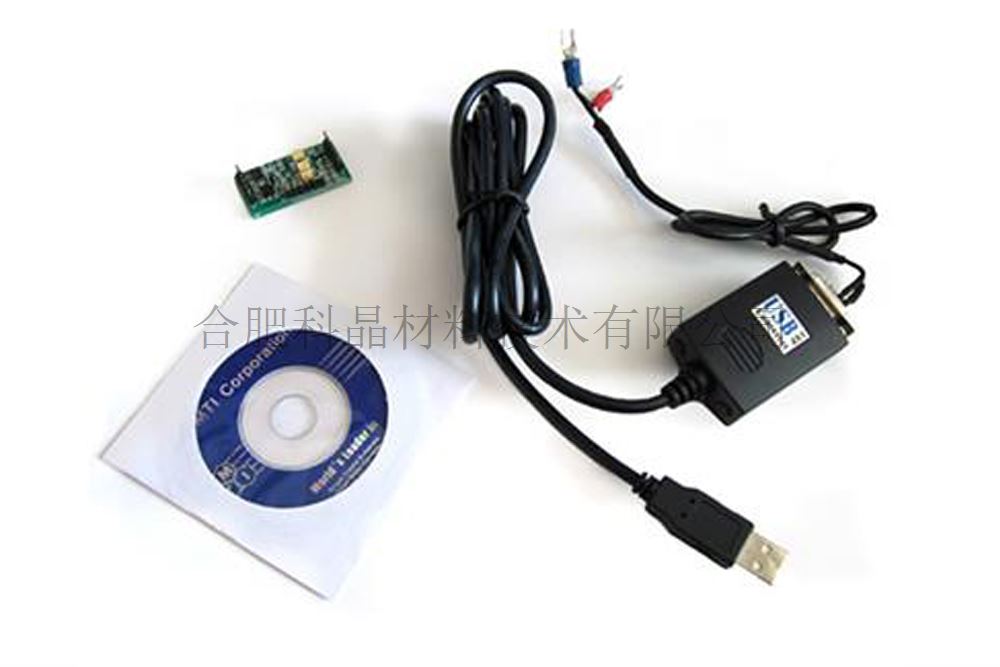

| 加熱元件和溫控系統 | · 兩個溫區分別有兩個獨立的溫控系統控制 · 包含兩個YD858P型溫度控制器 · PID自動控溫系統 · 智能化50段可編程控制 · 控溫精度：±1℃ · 默認DB9 PC通信連接端口 · 通過MET認證 · 可選購電腦溫度控制軟件(用于YD518P系列控制器)用于控制升溫曲線和導出數據
|

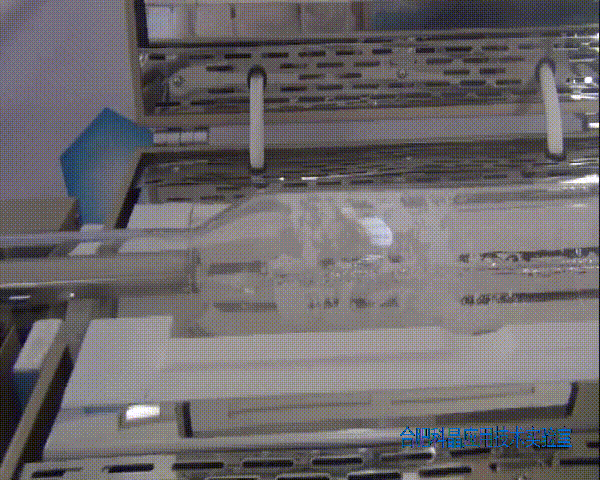

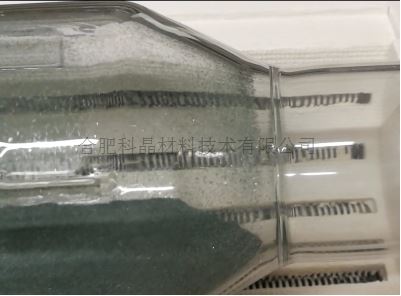

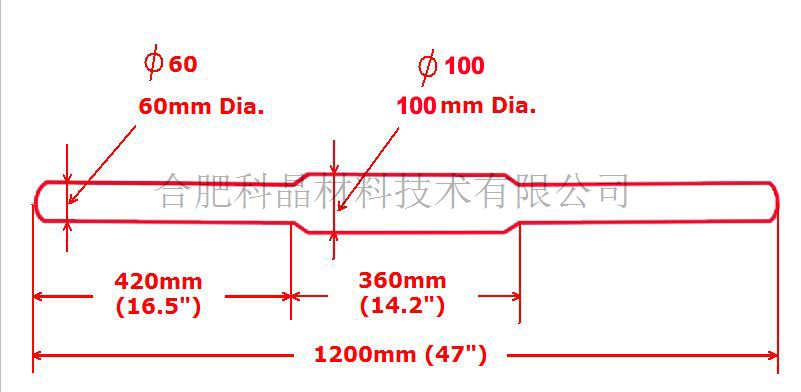

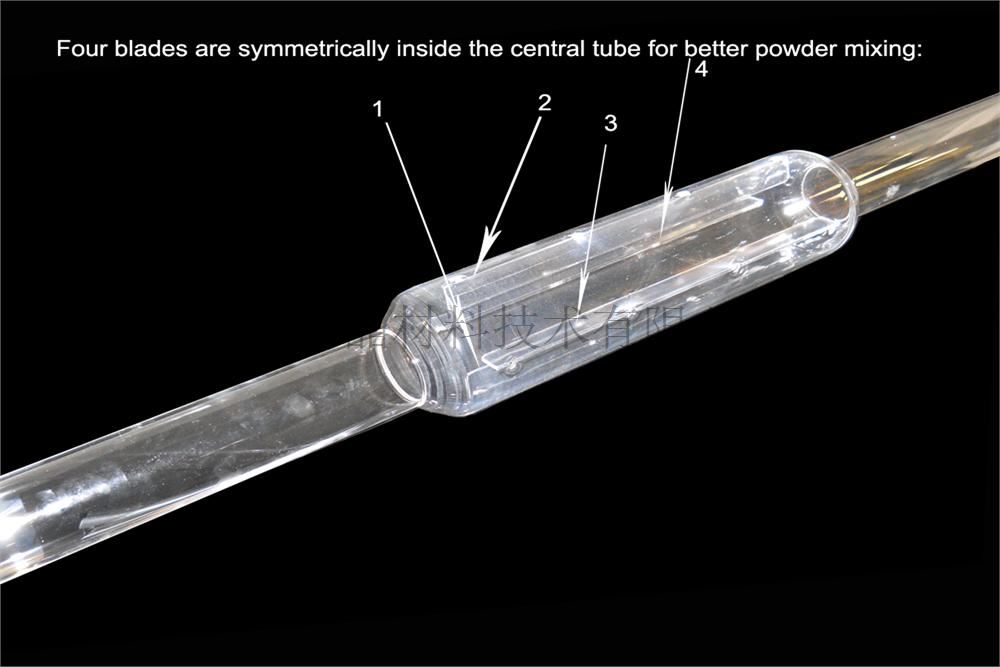

| 爐體結構和爐管尺寸 | · 高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） · 異型石英管，內部焊接有揚料板，使粉體燒結更加充分和均勻 · 尺寸：60 mm ID x100 mm OD x 1200 mm L （異型管） |
| 法蘭 | ·采用磁流體法蘭密封
進氣端法蘭包含：一個KF25接口、一個直徑φ6.35mm雙卡套接頭進氣口和一個機械壓力表 出氣端法蘭包含：一個KF25接口、一個直徑φ8mm的寶塔氣嘴出氣口 |
| 真空系統（選配） | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載）
|

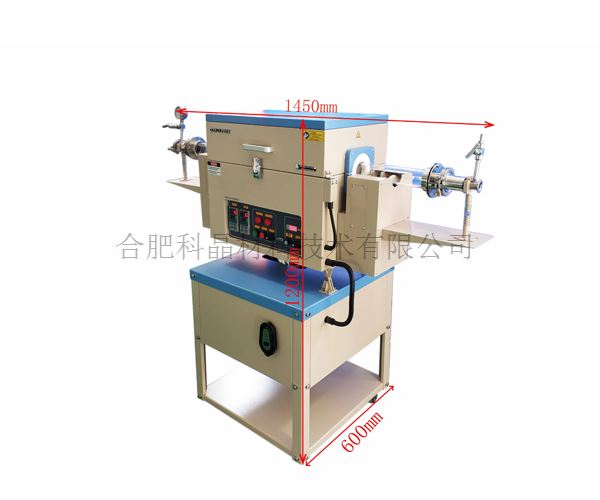

| 設備外形尺寸 | 1450mm（L）*600mm（W）*1200mm（H）
|
| 重量 | 約100 Kg |
| 相關文獻 | Scalable synthesis of silicon-nanolayer-embedded graphite for high-energy lithium-ion batteries |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
| 認證 | ·此產品已通過CE認證 證書編號： M.2021.206.C67997 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
科晶實驗室對OTF-1200X-4-R-Ⅱ設備做了一系列實驗研究：
實驗?zāi)康模簻y(cè)定設備的最大裝料量

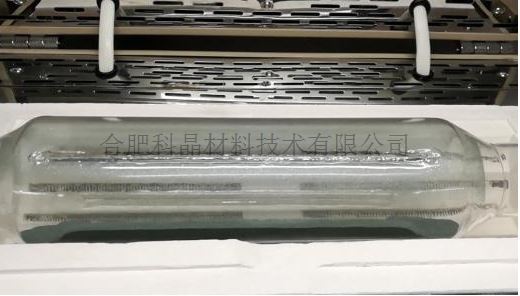

結論：OTF-1200X-4-R-Ⅱ型號回轉爐最大裝料體積約為300 ml。
圖1 圖2 圖3 圖4
物料量增加至極限時，出現圖3的現象，超過極限則會出現物料溢出的現象（圖4），此時的極限體積約為300 ml。
材料不同、轉速和氣氛流量對展示效果也會有一定影響，如果您感興趣，請與合肥科晶應用技術實驗室聯系，進行更深入的探索。
若有疑問或需要更多詳細數據請聯系科晶實驗室
應用技術提示 | ·使用冷阱時，由于是剛性連接，注意冷阱與腔體保持在同一水平線上，避免腔體升降產生應力導致接口脫離。 ·由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥。 ·回轉爐可與自動連續進料器配合使用，可實現在氣氛保護環境下連續進料。 ·可選購本公司的供氣系統和自動進料器，與回轉爐配合可實現用CVD方式，對粉體表面進行包覆。 ·各型號回轉爐的裝料量。
| ||||||||||||
警示 | ·降溫時請利用程序降溫，不建議直接按：“STOP”鍵降溫，設備溫度500度以上禁止關閉電源，以免發生誤開誤傷事故。 ·不得通入氯化物，硫化物等易腐蝕氣體，易造成法蘭，波紋管（選配）等不銹鋼材質的配件損壞。 ·請注意選配的爐管使用的溫度。選配爐管具體情況請和我公司銷售溝通。 ·高溫爐爐管不建議正壓使用，若使用正壓壓強爐管內氣壓絕不可高于0.02MPa。 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。 ·當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當。 ·進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 ·石英管的長時間使用溫度＜1100℃。 |

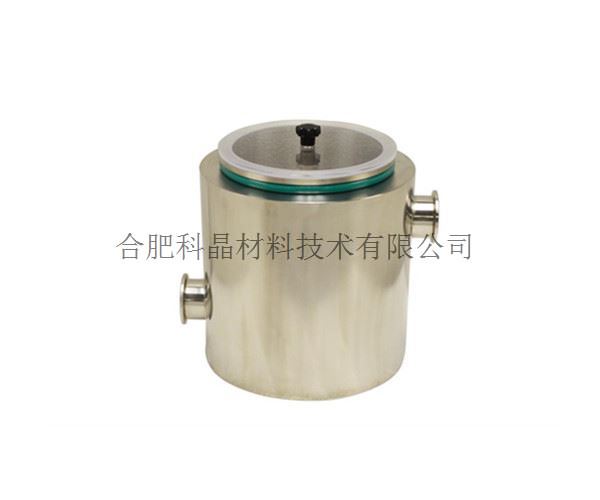

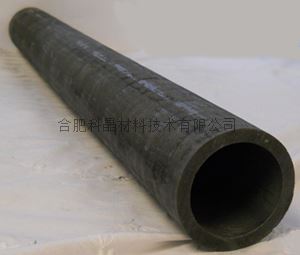

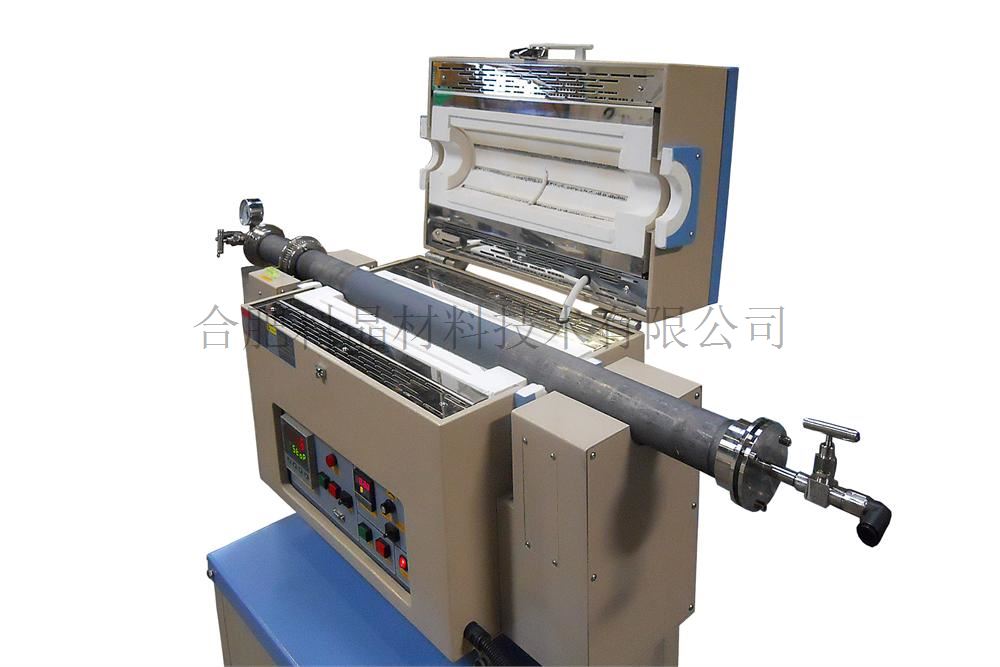

相關可選 | ·可選用真空系統配套使用： 機械泵真空度達 50 mtorr(圖1)； 分子泵真空度可達 10E-4 torr。(圖2) ·如果使用腐蝕性氣體，請使用冷阱或防腐干泵。(圖3) ·可選購合肥科晶的減壓閥配套使用。(圖4) ·爐管可選：高純石墨管（2.36"外徑x2"內徑x48"L）（圖5）；高溫不銹鋼合金管（圖6）；直徑100毫米鎳基合金管，可在1100oC 承受 0.4 MPa壓力（圖7）；抗腐蝕雙層管，用于HCl或CH4氣體，可在800℃承壓3 bar壓力。（圖8） ·對于化學氣相沉積涂層，您可以選擇我們的多通道氣體輸送系統和自動送氣系統。（圖9） ·可選購本公司的自動進料器，與回轉爐配合使用。（圖10）
圖1 圖2 圖3 圖4     圖5 圖6 圖7 圖8
圖9 圖10 |
