設備名稱 | 1100℃CVD法粉體表面包覆回轉爐--OTF-1100X-R-15-AF (2019.11.28—科晶實驗室審核) |
產品提示 | 1.科晶實驗室邀請?zhí)崾?/span> 2.圖片未及時更新提示 3.多種配件可選提示 4.危險設備操作提示 |
主要特點 | ·爐體可以傾斜,傾斜角度可調(0 - 15°(電動傾斜)),便于對燒結好的粉料進行卸料。 ·爐體開啟式設計(電動開啟/關閉),方便更換爐管。 ·三個溫區分別有三個獨立的溫控系統控制。 |
相關視頻 | |
基本參數 | ·溫度:1000℃ (1100℃<30min) ·建議升溫速率:≤10℃/min ·恒溫精度:±1℃ ·電源:AC380V,三相 ·功率:最大45KW ·轉速:0-10RPM(可調) 更多參數請聯系科晶銷售部 |

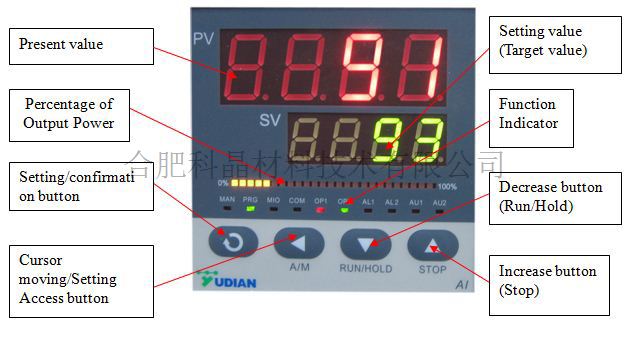

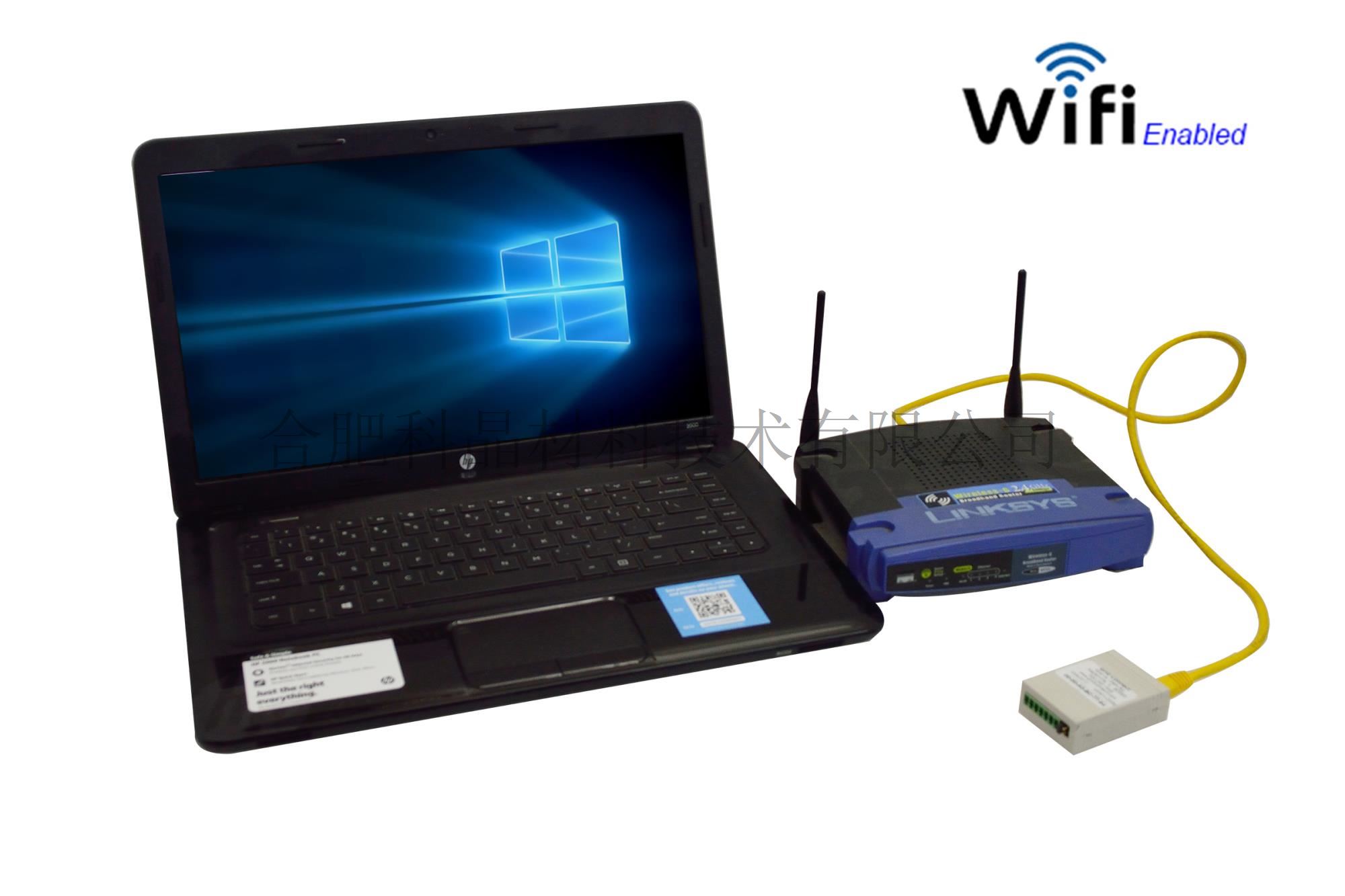

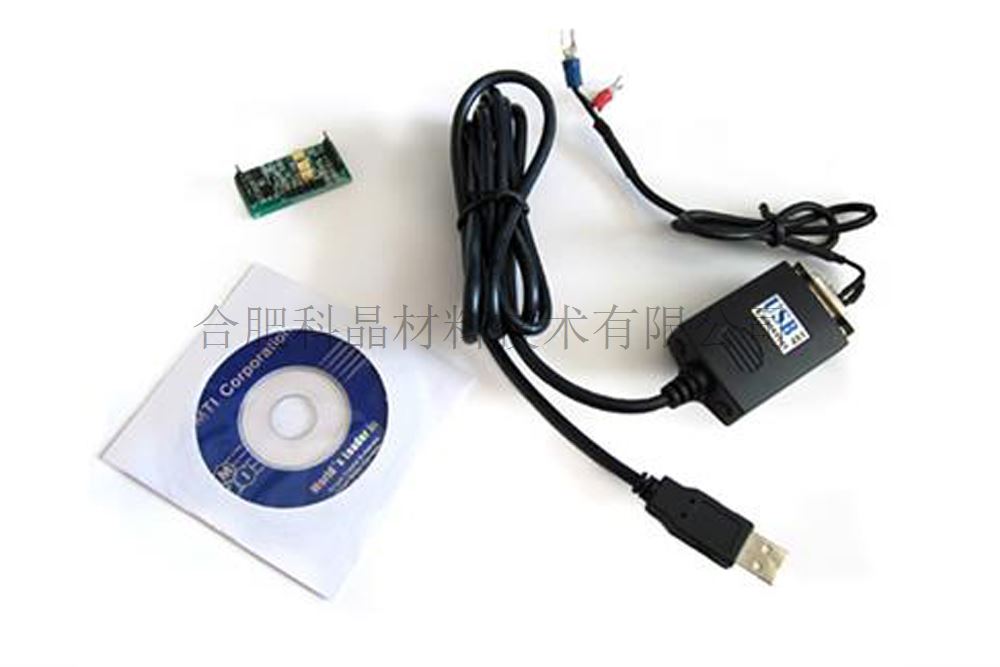

加熱元件和溫控系統 | ·SiC棒為加熱元件,更易維修和更換 ·PID自動控溫系統 ·智能化50段可編程控制 ·帶有RS485接口 ·可選購電腦溫度控制軟件(MTS-02控制模塊),用于控制升溫曲線和導出數據。 |

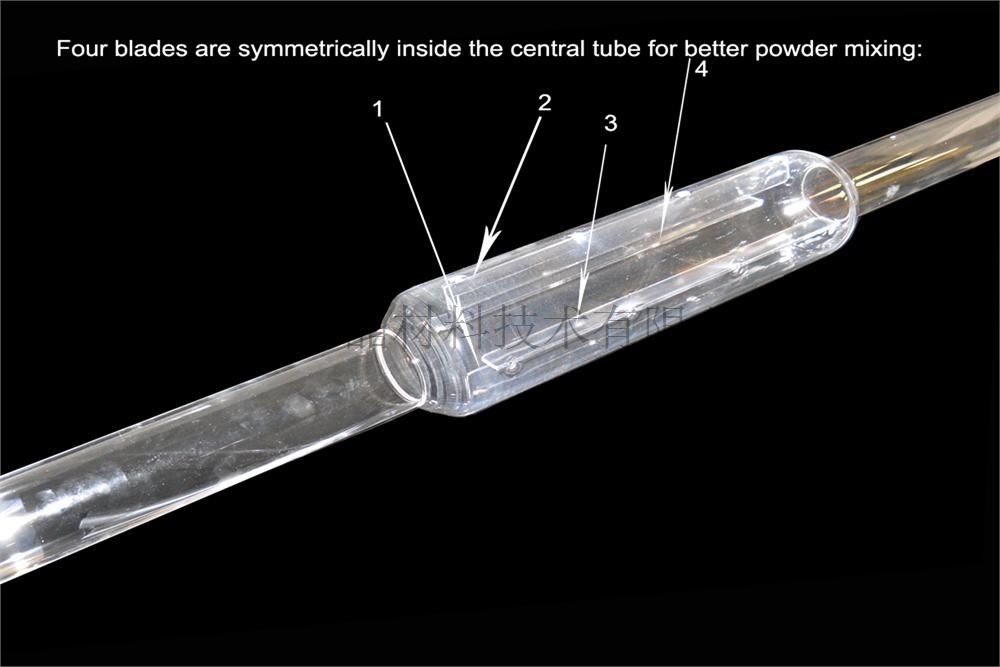

爐體結構和爐管尺寸 | ·高純氧化鋁纖維作為爐膛材料(表面涂有高溫氧化鋁涂層,可提高加熱效率延長爐膛使用壽命) ·爐管可轉動,使粉體燒結更加均勻 ·異型石英管,內部焊接有揚料板,使粉體燒結更加充分和均勻 ·尺寸:400 mm OD x 390 mm ID x 1800 mm L (異型管) |
法蘭及管堵 | ·設備中配有一套不銹鋼密封法蘭,法蘭上安裝有一機械壓力表(量程:-0.1MPa-0.15MPa) ·動密封處采用磁流體法蘭密封,以保證法蘭的前端在受控氣氛下旋轉時不會移動。 ·設備中安裝有2個氧化鋁管堵(表面涂有高溫氧化鋁涂層),管堵與法蘭連接,隨爐管一起轉動。 |
尺寸 | ·L2800mm * W1130mm * H2500mm |
重量 | 900 Kg |
認證 | 若客戶出認證費用,本公司保證單臺設備通過德國TUV認證或CAS認證。 |
質保 | 一年質保期,終生維護 特別提示:1.耗材部分如加熱元件,石英管,樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
國家專利 | 專利名稱:一種開啟式自動進出料旋轉爐 專利號:ZL 2019 2 0101403.3 尊重創新、鄙視抄襲、侵權必究 |
科晶實驗室對OTF-1200X-4-R-Ⅱ-AF設備做了一系列實驗研究:
熱處理實驗結果:
實驗 | 結果 |

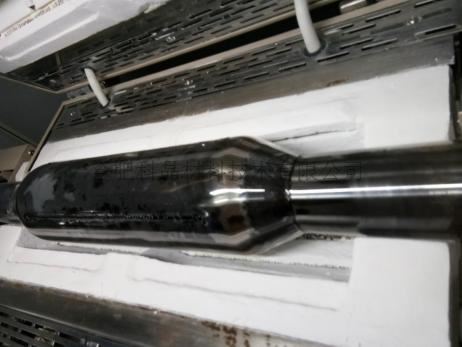

碳粉 | |

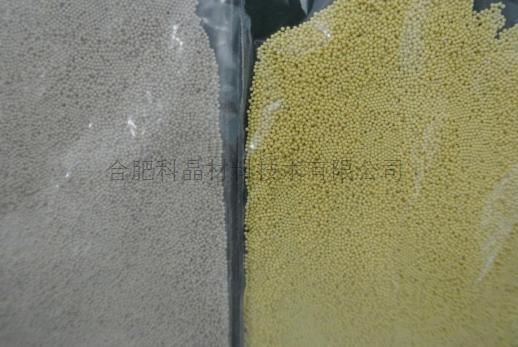

氧化鋯球 | |
瀝青 |

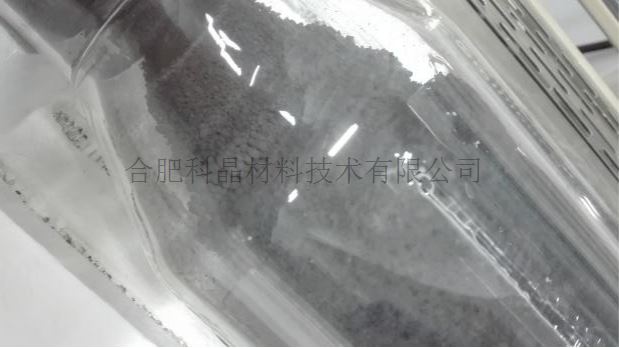

CVD實驗結果:
實驗 | 結果 |
乙炔氛圍包覆碳 | 高溫時,粉末粘黏石英管內壁,包覆率為2% |
混合氣氛圍包覆碳 | 高溫時,粉末粘黏石英管內壁 |
氧化物小球包覆瀝青 | 輕微結塊,包覆率為13% |

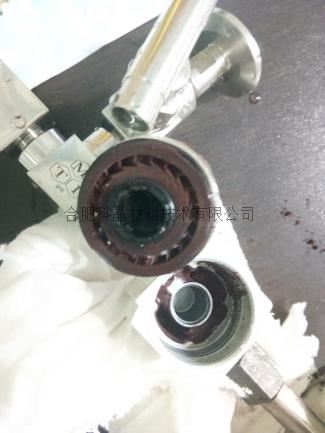

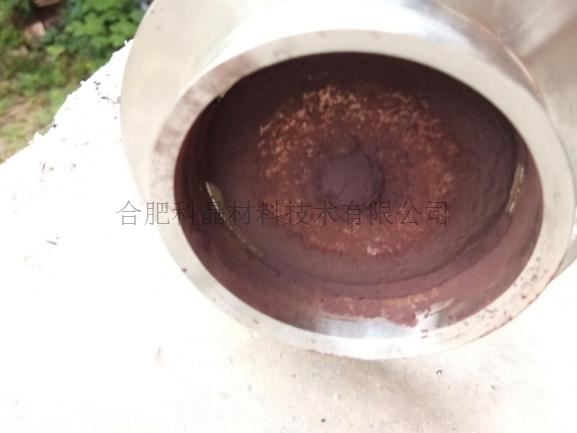

發生粉末堵塞法蘭現象:

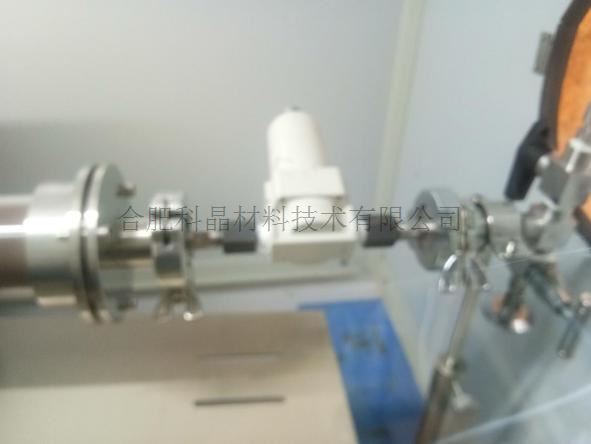

使用粉末過濾器過濾尾氣,可避免堵塞情況發生。
若有疑問或需要更多詳細數據請聯系科晶實驗室
應用提示 | ·使用冷阱時,由于是剛性連接,注意冷阱與腔體保持在同一水平線上,避免腔體升降產生應力導致接口脫離。 ·由于氣瓶?jī)?nèi)部氣壓較高,所以向爐管內通入氣體時,氣瓶上必須安裝減壓閥。 ·回轉爐可與自動連續進料器配合使用,可實現在氣氛保護環境下連續進料。 ·可選購本公司的供氣系統和自動進料器,與回轉爐配合可實現用CVD方式,對粉體表面進行包覆。 ·各型號回轉爐的裝料量。
| ||||||||||||
警示 | ·降溫時請利用程序降溫,不建議直接按:“STOP”鍵降溫,設備溫度500度以上禁止關閉電源,以免發生誤開誤傷事故。 ·不得通入氯化物,硫化物等易腐蝕氣體,易造成法蘭,波紋管(選配)等不銹鋼材質的配件損壞。 ·請注意選配的爐管使用的溫度。選配爐管具體情況請和我公司銷售溝通。 ·高溫爐爐管不建議正壓使用,若使用正壓壓強爐管內氣壓絕不可高于0.02MPa。 ·對于樣品加熱的實驗,不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱,則需時刻關注壓力表的示數,若氣壓表示數大于0.02MPa,必須立刻打開泄氣閥,以防意外發生(如爐管破裂,法蘭飛出等)。 ·當爐體溫度高于1000℃時,爐管內不可處于真空狀態,爐管內的氣壓需和大氣壓相當。 ·進入爐管的氣體流量需小于200SCCM,以避免冷的大氣流對加熱石英管的沖擊。 ·石英管的長時間使用溫度<1100℃。 |

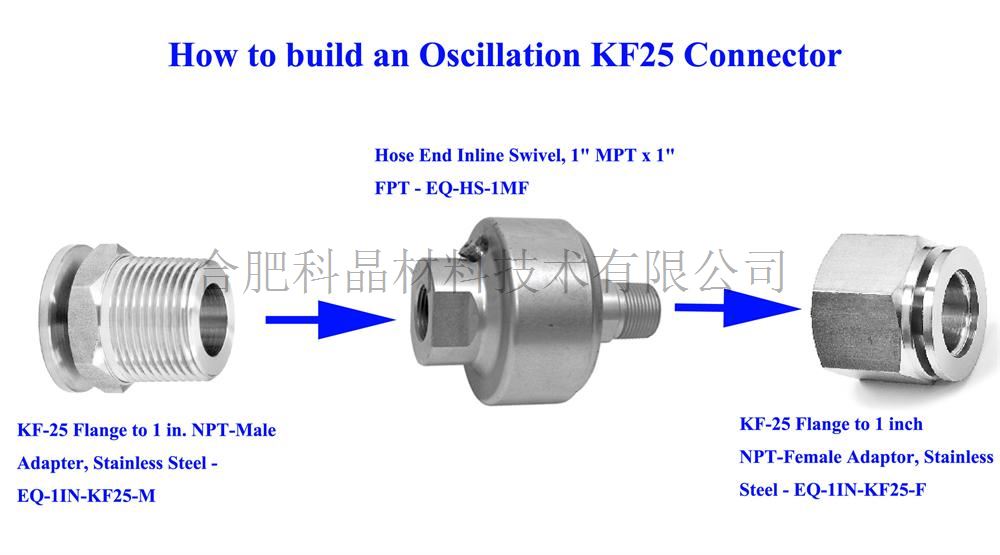

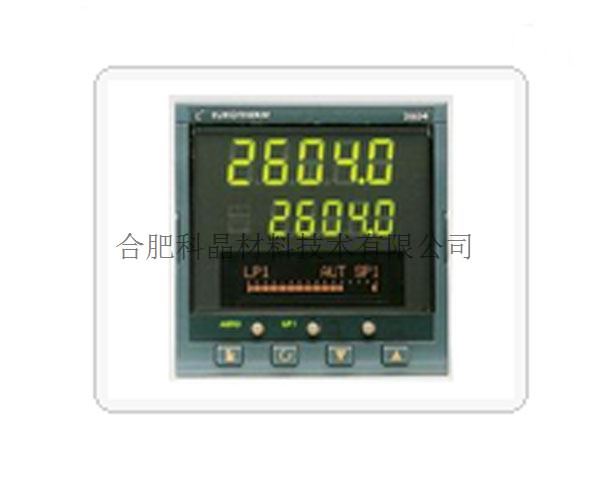

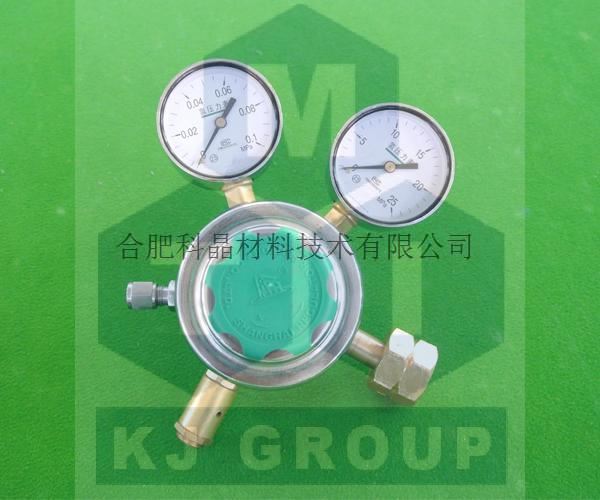

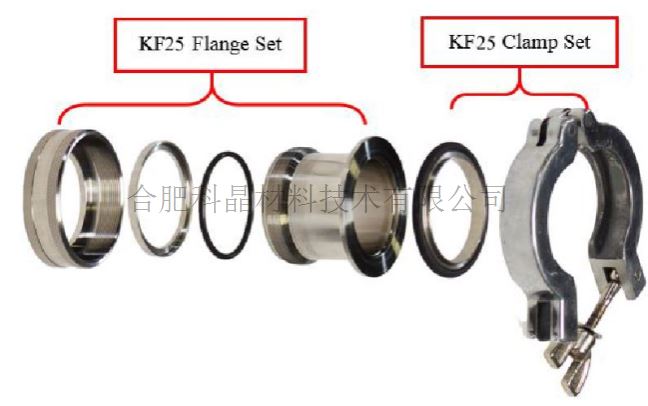

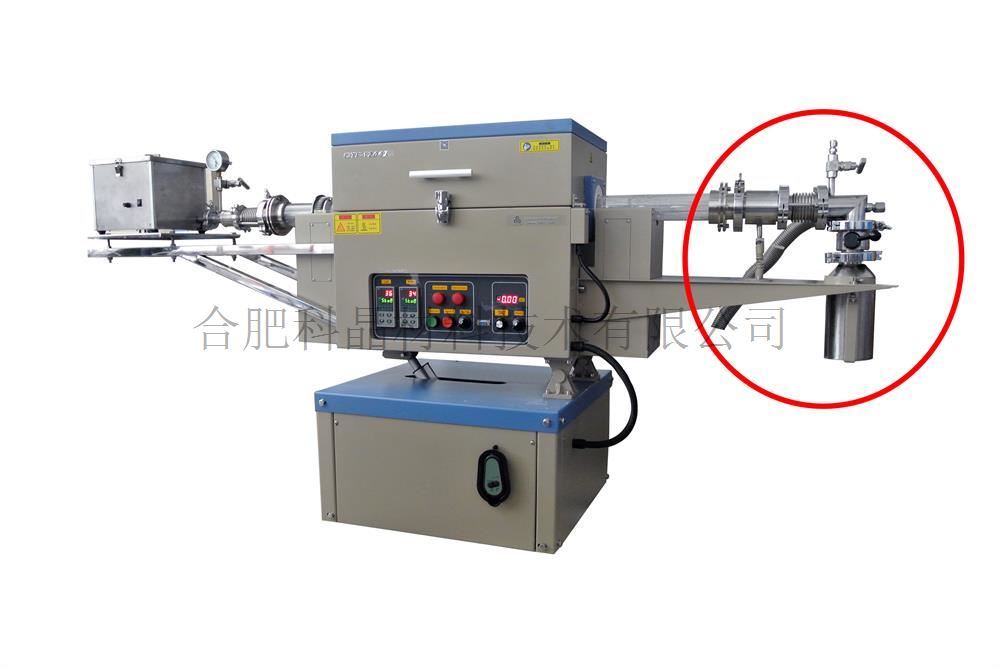

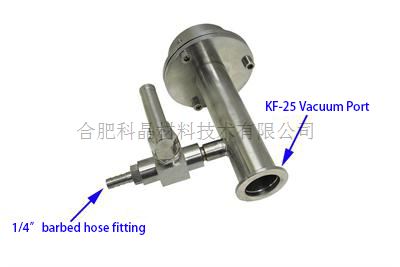

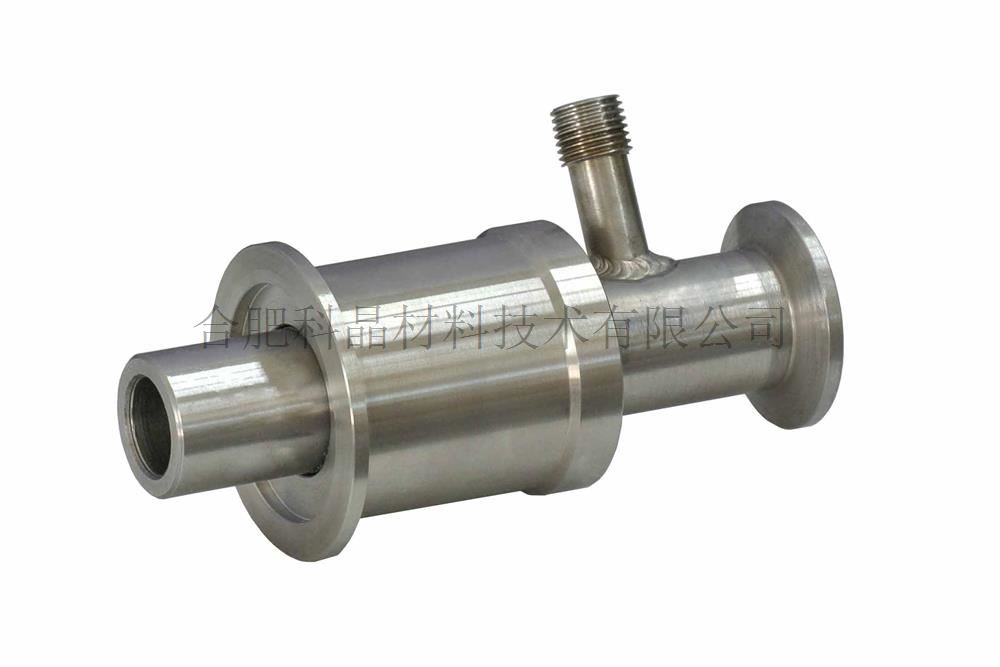

相關可選 | ·將爐管抽真空,待處理粉體儲存在喂料罐中(環境為1個大氣壓),通過壓差粉體將傳送到爐管中。操作時必須配有一真空系統配套使用: 機械泵真空度達 50 mtorr(圖1); 分子泵真空度可達 10E-4 torr。(圖2) ·如果使用腐蝕性氣體,請使用冷阱或防腐干泵。(圖3) ·可選購合肥科晶的減壓閥配套使用。(圖4) ·在收集粉末時需要在密封容器中傳送的情況下,可以在我公司購買與爐管一起安裝的密封裝置。這種裝置包括帶內螺紋法蘭、柔性波紋管、直角管、帶有蝶形閥的容器和支撐架??蛻艨梢院芎?jiǎn)單的將帶有蝶閥的收集罐與設備斷開鏈接,并在運輸過程保持密封。(圖5) ·對于化學氣相沉積涂層,您可以選擇我們的多通道氣體輸送系統和自動送氣系統。(圖6) ·可選購本公司的自動進料器,與回轉爐配合使用。(圖7) ·為了使固體粉末順利流入加工管,您可能需要帶KF25開口的法蘭(圖8)將兩個可能的旋轉組件(圖9、圖10)中的一個連接到KF25法蘭上。 ·可選購歐陸型溫控儀表,控溫精確度可以提升到±0.1℃。 圖5 圖6 圖7 圖8 圖9 圖10 圖11 |
