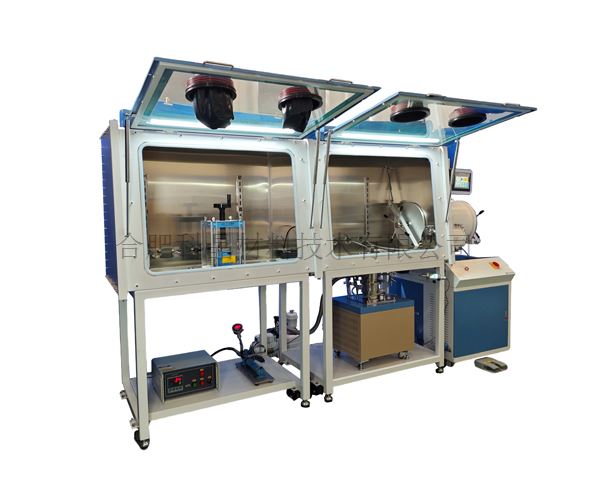

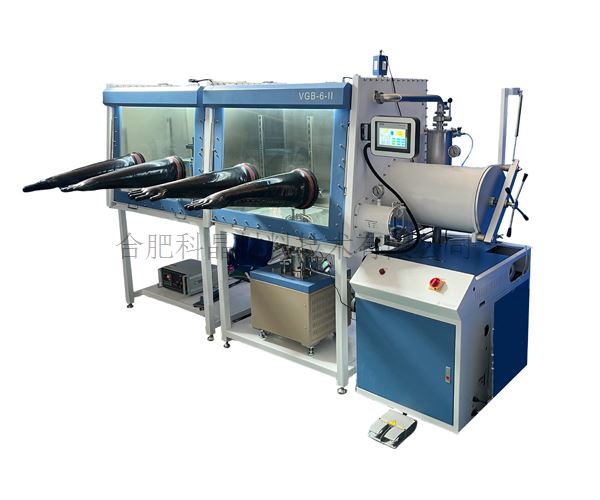

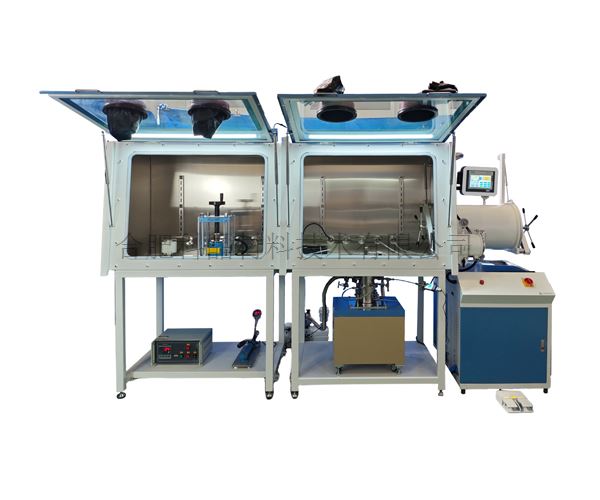

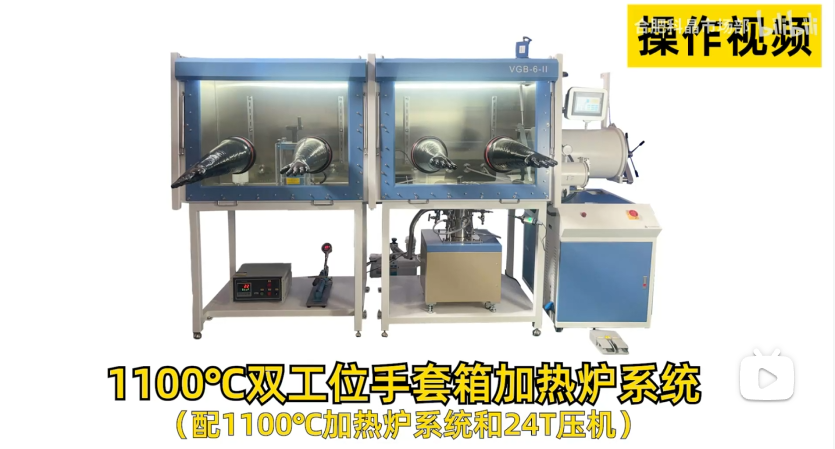

| 設備名稱型號 | · 1100℃雙工位手套箱加熱爐系統 VBF-1100X-VGB |

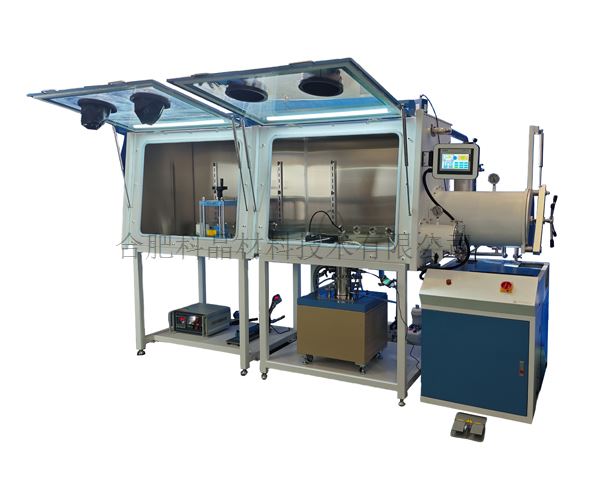

| 雙連體手套箱 | · 電源：220VAC, 50/60Hz, 單相 · 功率：1.5KW · 腔體材料：304不銹鋼，厚度3mm · 前窗開啟式設計，材料為透明鋼化安全玻璃，厚度8mm · 腔體為2接，每節腔體尺寸為1220mm(L) x 780mm(W) x 900mm(H)，總尺寸為2440mm(L) x 780mm(W) x 900mm(H) · 每節手套箱腔體頂部都安裝有滑動物料板：300mmL×250mmW×300mmH · 2個過度倉：大過度倉尺寸：內徑Φ360mm×長度600mm；小過度倉尺寸：內徑Φ150mm×長度300mm；大過度倉內安裝有滑動托盤 · 最大真空度：100Pa · 循環工作氣體：N2, Ar, He · 循環能力：鼓風機流量：90m3/h · 再生：觸摸屏PLC控制自動再生 · 再生氣體：工作氣體與氫氣混合（氫氣5%-10%） · 壓力控制：控制腔體壓力，箱體工作壓力在+/-10mbar內可自由設置，超出+/-13mbar系統自我保護 · 腳踏開關：箱體內氣壓可通過腳踏開關調整 · 水傳感器：0-1000ppm,顯示精度0.1ppm · 氧傳感器：0-1000ppm,顯示精度0.1ppm · 右側箱底部設有一個KF100 接口，便于與管式爐連接密封 · 標配雙極旋片式機械泵，泵的出口安裝有油霧過濾器；抽氣速率：240L/min · 顯示和設置界面為西門子PLC觸摸屏 · 控制功能：壓力控制，循環控制，再生控制和自診斷等
|
| 井式坩堝爐 | · 電源：AC220V 50/60Hz · 功率：2.5KW · 最高加熱溫度：1200℃（≤30min） · 長期使用溫度：1100℃ · 推薦升溫速率：≤10℃/min · 加熱區尺寸：210mm · 加熱元件：電阻絲 · 熱電偶：K型 溫控系統： · 包含一款858型溫度控制器 · PID自動控溫系統 · 智能化50段可編程控制 · 內置過熱保護和熱電偶故障報警 · 控溫精度：±1℃ · 默認DB9 PC通信連接端口 · 通過MET認證 · 可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據 · 溫控盒與加熱爐體做成分體式，方便客戶在手套箱外進行操作 |

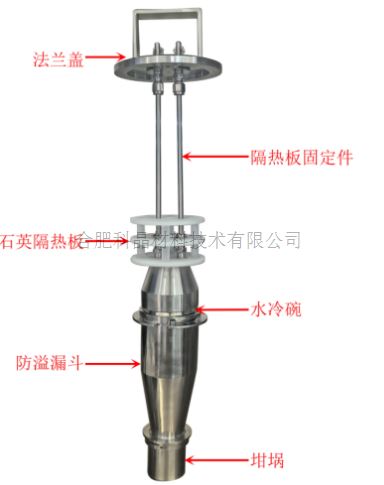

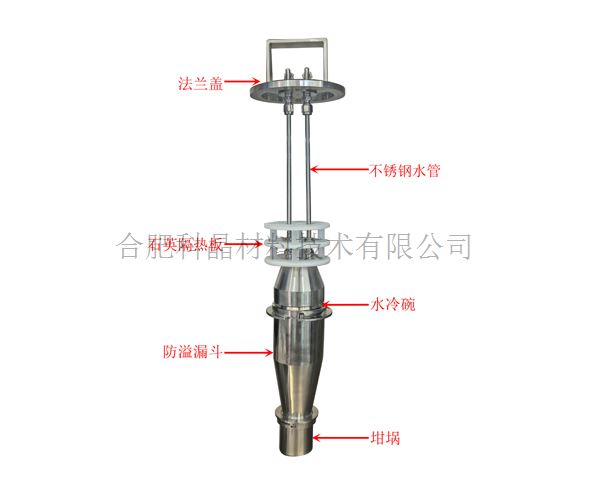

| 坩堝組件 | · 設備中標配一個放料坩堝，尺寸：φ50*50mm，坩堝放置一個坩堝支架上 · 坩堝上方位置安裝了一個防溢漏斗，旋轉坩堝即可將坩堝裝入漏斗卡槽內 · 漏斗上方安裝了一個φ68mm的水冷碗，鈦合金材質，利用卡槽的方式連接。水冷碗有兩根空心的不銹鋼管固定在法蘭上，法蘭安裝有水管接口，利用編織軟管將冷卻水通入到水冷碗，進行循環冷卻，編織軟管通過饋通引出手套箱外與水冷設備連接 · 實驗時，坩堝內的物料因高溫蒸發，又因水冷碗的低溫快速凝聚，然后沿著漏斗重新收集到坩堝內 · 一個三層的石英隔熱板穿在隔熱板固定件上，石英板尺寸：φ96*55mm（OP材料），可以很好的隔絕爐內額外熱量散入手套箱
|

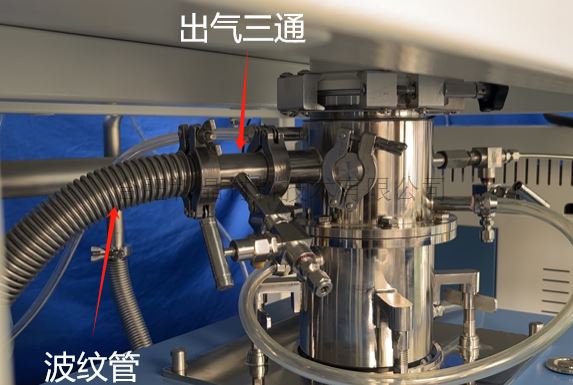

| 爐管與法蘭 | · 一根鎳基合金鋼管作為高溫腔體使用，鋼管尺寸：外徑φ110*內徑100*長度400mm，鋼管四周帶有高度調節手柄，可調節鋼管與手套箱之間的距離。鋼管上帶有水管接頭，利用水管與水冷設備連接 · 鋼管頂部采用LF的方式連接了一個多功能轉接法蘭，法蘭頂部采用快速連接的方式與手套箱的接口連接 · 法蘭右側的一個φ6.35mm的雙卡套接頭為進氣口，一個不銹鋼針閥控制進氣的通斷；另一個雙卡套接頭通過一根不銹鋼氣管連接了一個G1/4″轉KF16的轉接頭，轉接頭的KF接口上安裝了一個數顯防腐真空計，用于觀察腔室內壓力 · 法蘭左側有兩個KF25接口，一個為備用接口，另一個連接一個不銹鋼三通，三通上的一個φ6.35mm的雙卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷；出氣端安裝了一個機械安全閥；三通上的KF25接口為抽真空接口，通過波紋管與真空系統連接
|

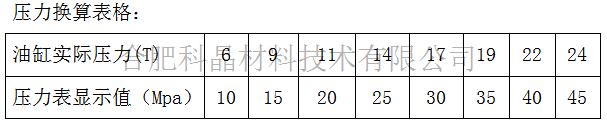

| 壓力機＆模具 | · 一臺24T的手動壓力機放置在手套箱的左側腔室內，用于壓制實驗后的物料，壓機主體與加壓部分為分體式，通過油管饋通連接，加壓部分放置在手套箱下部，壓桿上安裝有把手，可利用腳踏的方式對壓機進行加壓。 · 額定工作壓力：24T（240KN） · 活塞行程：35mm · 活塞直徑：φ64mm · 絲桿行程：130mm · 工作平臺直徑：87mm · 工作空間：150*210*140mm（長*寬*高）
· 標配一套φ1/2″的干壓模具，模具所能承受最大壓力為12T |
| 真空系統 | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載） · 實際壓強：≤2 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） · 如果想要獲得更高的真空度（10-5toor 或更高）可選購國產或進口高真空機組
|
| 水冷機 | · 型號：KJ-5300 · 工作電壓：AC 220V 50HZ · 工作電流：0.7-8A · 制冷量：6274Btu/h · 壓縮機功率：600W · 水箱容量：10L · 最大流量：16L/min · 凈重：45Kg |

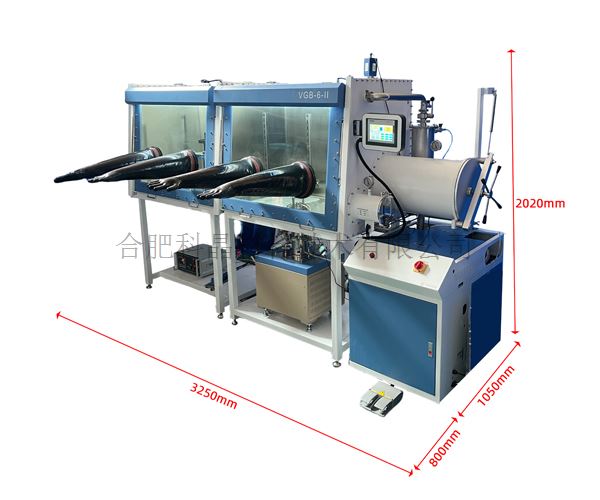

| 外形尺寸 | · 3250*1850*2020mm（長*寬*高）
|
| 重量 | · 約850KG |
| 質保 | · 一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 腔體內氣壓不可高于0.02MPa（相對氣壓） · 由于氣瓶內部氣壓較高，所以向腔體內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責 |
