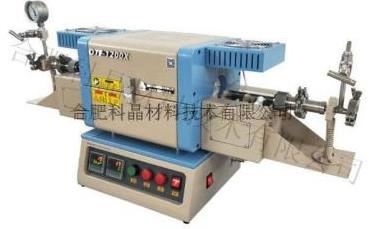

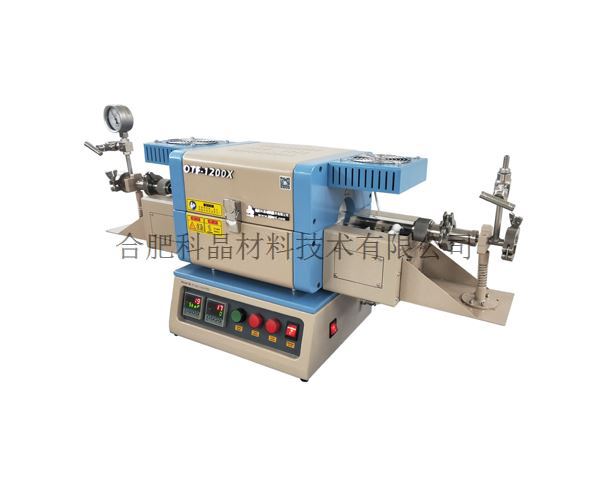

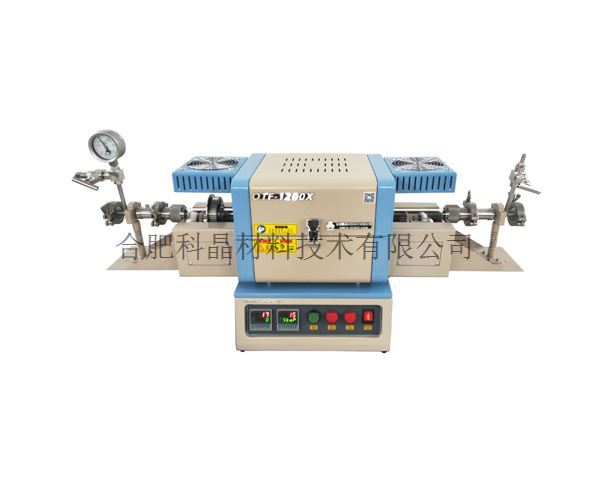

| 設備名稱型號 | ·1200℃小型雙溫區旋轉管式粉末cvd爐 OTF-1200X-S-R-II |

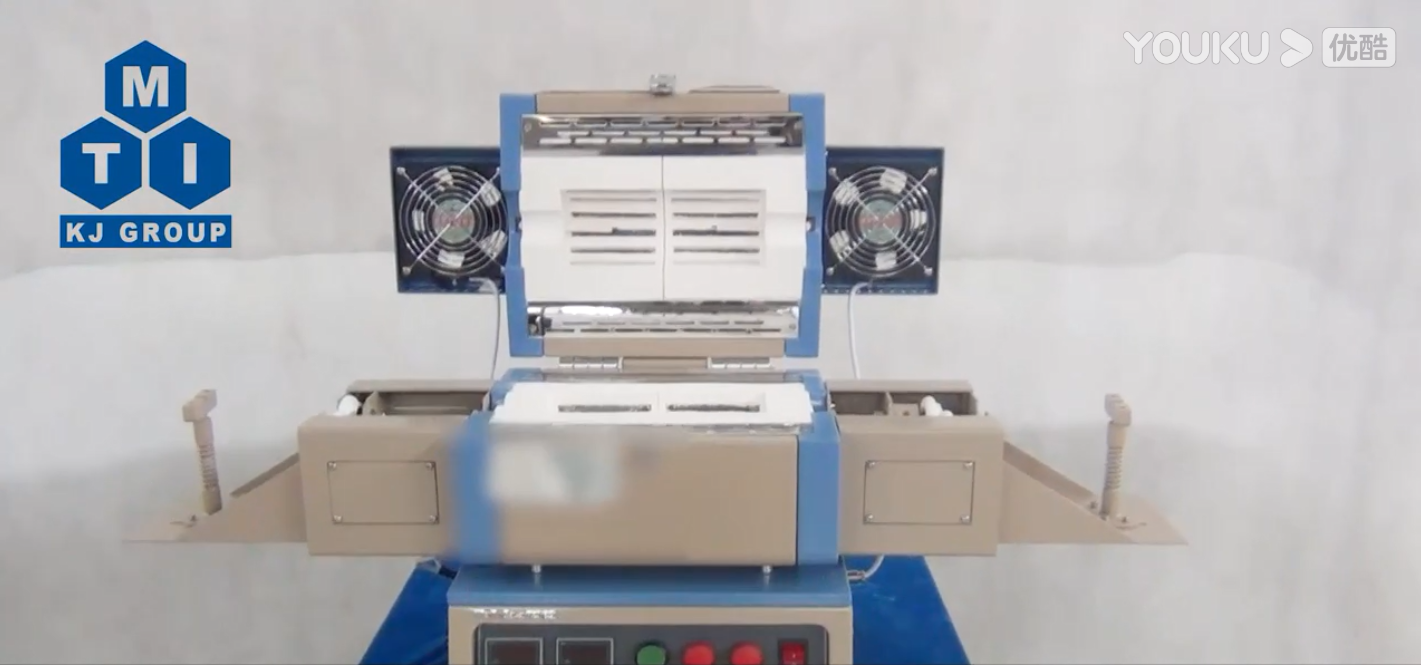

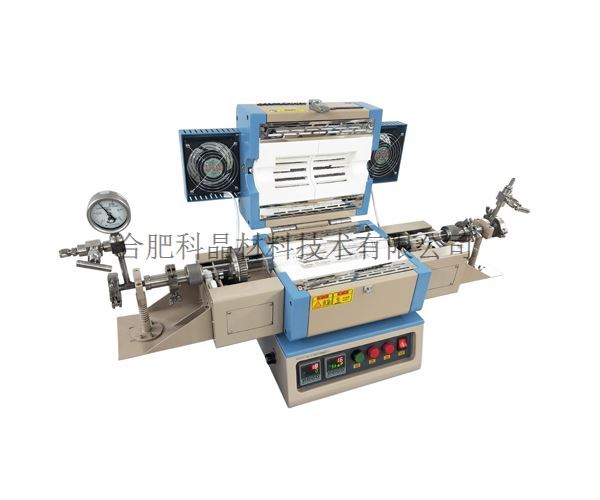

| 主要特點 | ·爐體開啟式設計，方便更換爐管 ·兩個溫區分別有兩個獨立的溫控系統控制 ·爐體尺寸較小，節約實驗室空間 |
| 基本參數 | ·電源：AC110V（國內標配220V轉110V變壓器），50/60HZ ·功率：1.5KW ·熱電偶：K型 ·最高溫度：1100℃（≤1h） ·長期使用溫度：1050℃ ·控溫精度：±1℃ ·建議升溫速率：≤10℃/min ·加熱區長度：200mm |

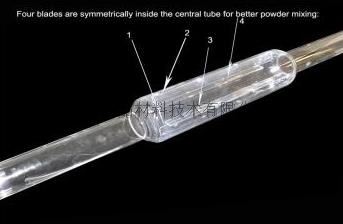

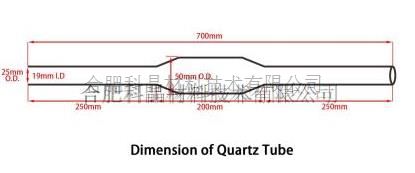

| 爐體結構和爐管尺寸 | ·一個直流電機驅動爐管轉動，最大轉速:20rpm/min ·異型石英管，內部焊接有揚料板，使粉體燒結更加充分和均勻 ·爐管尺寸：25mm（兩端）*50mm（中間）*700mm（異型），最多可放置30ml的物料
|

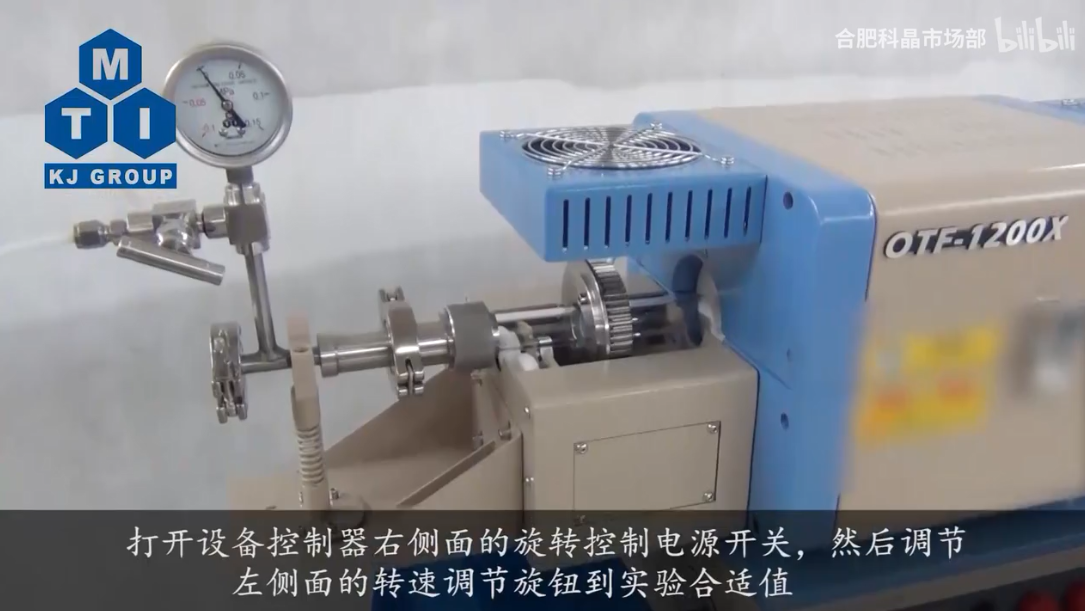

| 法蘭 | ·標配一對不銹鋼密封法蘭 ·進氣端法蘭上安裝了一個機械壓力表用于觀察爐管內的壓力，壓力表量程-0.1-0.15MPa；一個φ6.35卡套轉φ6氣管的接頭作為進氣口使用，并通過一個不銹鋼針閥控制進氣的通斷 ·出氣端法蘭包含一個φ6.35卡套轉φ6氣管的接頭作為出氣口使用，并通過一個不銹鋼針閥控制出氣的通斷 ·進氣口和出氣口都安裝了旋轉接頭
·如果您需要更精密的旋轉密封機構，可選擇磁流體密封法蘭 ·磁流體密封法蘭與快速連接法蘭通過卡箍連接在一起，通過拆卸卡箍即可完成裝、卸料 ·進氣端法蘭上安裝了一個機械壓力表用于觀察爐管內的壓力，壓力表范圍-0.1-0.15MPa；一個φ6.35的卡套接頭作為進氣口使用，并通過一個不銹鋼針閥控制進氣的通斷；另外還預留了一個KF25接口作為備用 ·出氣端法蘭包含一個φ8mm帶寶塔氣嘴的出氣口，并通過一個通徑3mm的球閥控制出氣的通斷；一個KF25的接口用于抽真空
|

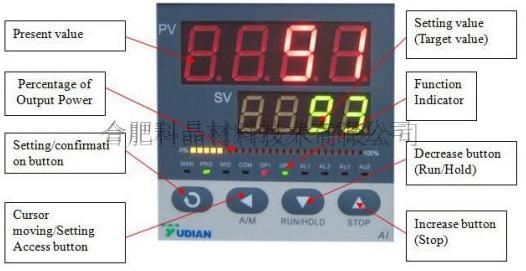

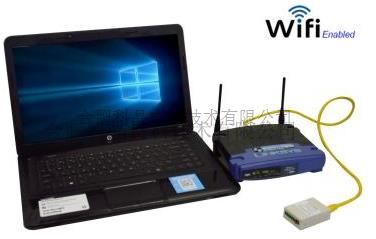

| 溫控系統 | ·兩個溫區分別有兩個獨立的溫控系統控制 ·包含兩個858型溫度控制器 ·PID自動控溫系統 ·智能化50段可編程控制 ·控溫精度：±1℃ ·默認DB9 PC通信連接端口 ·通過MET認證 ·可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據
|
| 真空系統（選配） | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載） · 實際壓強：≤5 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） · 如果想要獲得更高的真空度（10-5toor or better）可選購國產或進口高真空機組
|
| 設備外形尺寸 | ·旋轉接頭： 整體：1000*400*390mm（長*寬*高） 打開：1000*420*560mm（長*寬*高） ·磁流體法蘭： 整體：1100*400*390mm（長*寬*高） 打開：1100*420*560mm（長*寬*高） |
| 重量 | ·安裝旋轉接頭：約33KG（不含變壓器） ·安裝磁流體：約36KG（不含變壓器） |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | ·爐管內氣壓不可高于0.02MPa（相對氣壓）； ·由于氣瓶?jī)?nèi)部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
