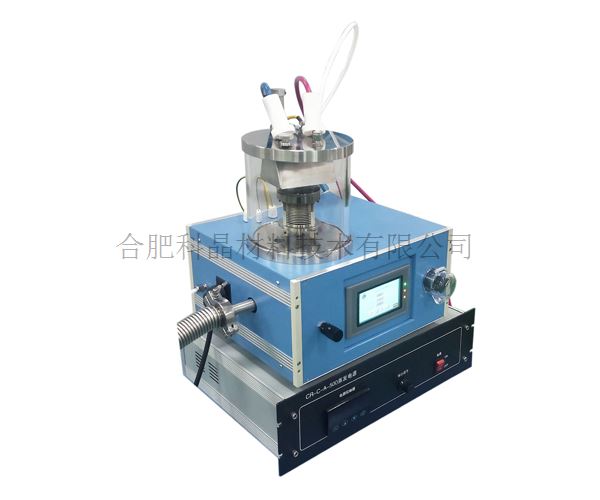

| 設備名稱型號 | 小型蒸發鍍膜儀 SPC-1 |
| 產品特點 | · φ6英寸的石英腔體，便于清潔和放入樣品 · 安裝有一個2英寸的樣品臺，且樣品臺可旋轉，使所制薄膜更加均勻 · 氣體流量端口和閥門內置可用于腔室凈化和CVD實驗 |
| 基本參數 | · 輸入電源：220V，50/60HZ · 功率：＜700W |

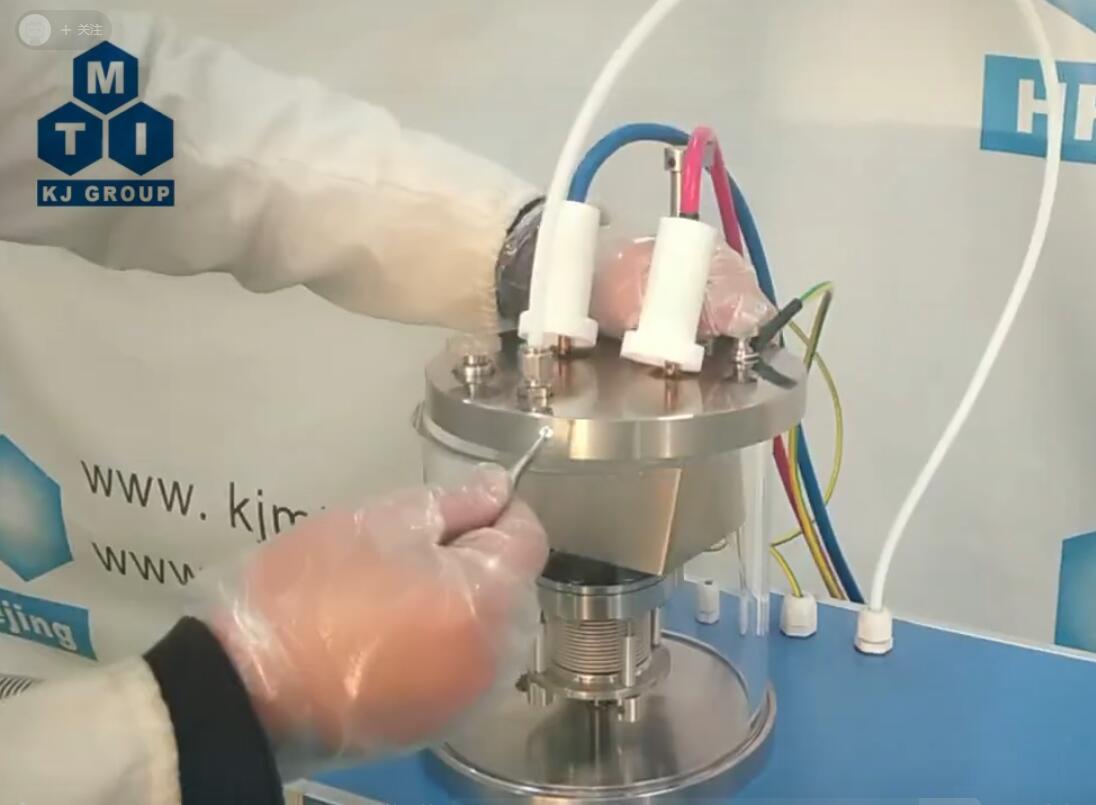

| 真空腔室 | · 材質：高純石英 · 尺寸：外徑φ166*內徑φ150*L150mm · 密封法蘭: 采用金屬鋁制作，采用硅膠密封圈密封 · 一個快速擋板安裝在法蘭上 · 一個不銹鋼網罩住整個石英腔體
· 真空度：<7.5×10-2 Torr （采用雙極旋片真空泵）,<5×10-3 torr （采用渦旋分子泵） |
| 進、出氣口 | · 進氣接口為1/4NPS，可向真空腔室中通入惰性氣體，對腔體進行清洗，也可通入反應氣體，進行反應蒸發鍍膜。前面板上安裝了一個微量調節閥，用于調節進氣流量 · 側面還有一個KF25的抽真空接口，內置一個真空計，可在觸摸屏上顯示腔室真空度 · 腔體頂部法蘭上有一個排氣口用于排氣 |
| 樣品臺 | · 樣品臺可旋轉（為了制膜更加均勻） · 旋轉速度：5 r/min · 樣品臺尺寸：直徑φ50mm （最大可放置2英寸的基片） · 樣品臺可選配帶加熱功能，最高加熱溫度可達500℃
|

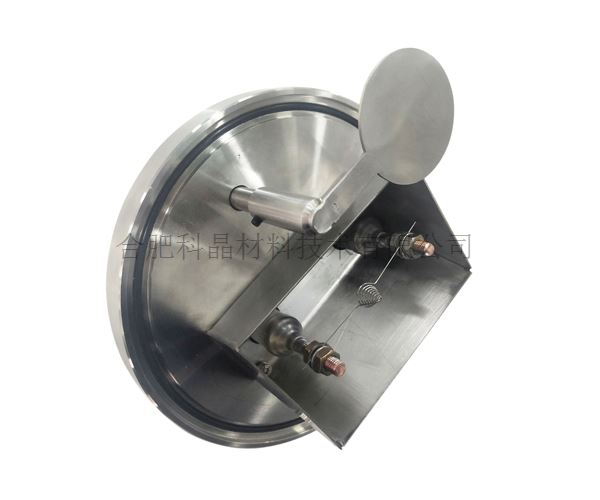

| 溫控及加熱源 | · 采用鎢絲籃作為發熱源，鎢絲籃兩端的引線連接在法蘭帶內部的接線柱上，接線柱的電極線與蒸發電源相連。電極上安裝了聚四氟絕緣套 · 鎢絲籃尺寸：φ1*22*20mm · 控溫方式：手動控溫，通過旋轉蒸發電源面板上的電流調節旋鈕調節電流值，從而調節溫度
|
| 蒸發電源 | · 輸入電壓：AC 220V · 最大輸出功率：500W · 最大輸出電流：0-100A可調 |
| 真空系統（選配） | · 型號：VRD-8 · 電源：AC220V/50Hz · 功率：0.4KW · 極限真空度：5.0*10-1Pa（無負載） · 抽氣速率：2.2L/s · 抽氣口：KF25接口
|
| 設備外形尺寸 | 410mm（L）*350mm（W）*580mm（H）
|
| 凈重 | 約40kg |
| 質保 | 一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損失不在保修范圍內。 |
注意事項 | · 腔室內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶?jī)?nèi)部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 · 蒸鍍電流大小取決于蒸鍍的鎢絲藍，標配的鎢絲藍建議電流≤40A · 蒸鍍儀在工作中嚴禁旋開試樣室充氣閥充氣、關閉真空泵。 · 鎢絲藍必須在真空狀態下（＜5Pa）才能通電加熱，否則會被氧化。 |
