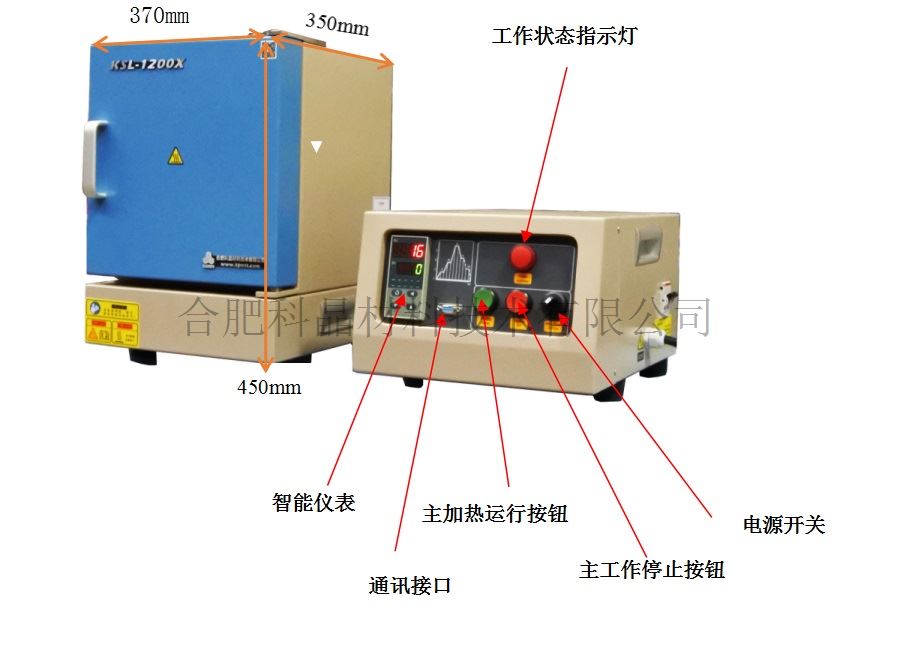

| 名稱型號 | 1200℃小型分體式箱式爐(爐體與溫控臺分離,4.2L，150*180*155mm) KSL-1200X-J-F |
||||
| 功能特點(diǎn) | ·爐膛材料采用高純氧化鋁纖維，能很大程度減少能量損失 ·爐膛表面涂有美國進(jìn)口高溫氧化鋁涂層可以提高加熱效率和使用壽命 ·爐膛內(nèi)置進(jìn)氣和排氣口，可去除不良污染物和濕氣，延長加熱元件和爐膛的使用壽命。 ·帶有過熱和斷偶保護(hù)，并設(shè)有開門斷電功能。 ·帶有KF40饋通連接，使?fàn)t體可放置在惰性氣氛的手套箱內(nèi)使用，在手套箱外進(jìn)行溫度控制 |
||||
| 工作原理 | ·加熱爐利用電流使?fàn)t內(nèi)加熱元件發(fā)熱，采用固態(tài)繼電器進(jìn)行電路控制， 采用溫度傳感器（熱電偶）檢測爐內(nèi)溫度，熱電偶檢測到的溫度反饋到控溫儀表。 ·智能控溫儀可設(shè)置升溫過程（升溫速度），儀表采集到熱電偶反饋的爐內(nèi)溫度信號， 會通過PID調(diào)節(jié)輸出合適的電壓信號，固態(tài)繼電器接收到儀表的輸出信號，控制自身的 通斷時(shí)間從而達(dá)到調(diào)節(jié)爐內(nèi)溫度穩(wěn)定的目的，使得高溫爐按照控溫儀設(shè)置好的升溫過程進(jìn)行升溫。 |
||||
| 基本參數(shù) | ·電源：AC220V/50HZ ·額定功率：2.5KW ·加熱區(qū)尺寸：150長*180寬*155mm高 ·溫度：最高使用溫度：1200度（≤30min） ·工作溫度：1100度 ·升溫速率：≤10度/min ·加熱元件：電阻絲（摻鉬鐵鉻鋁合金） 更多參數(shù)請聯(lián)系我們 |
||||
| 溫控系統(tǒng) | ·智能控溫儀 ·50段程序控溫 ·熱電偶采用K型熱電偶 ·控溫精度：±1℃ |
||||
| 外形尺寸 | 溫控系統(tǒng)：295長*360寬*215mm高
|
||||
| 氣氛 | 帶進(jìn)氣口，進(jìn)氣口為φ6mm的寶塔嘴接口 出氣口，出氣口為φ30mm的圓形出氣口
|
||||
| 可選配手套箱 |
|
||||

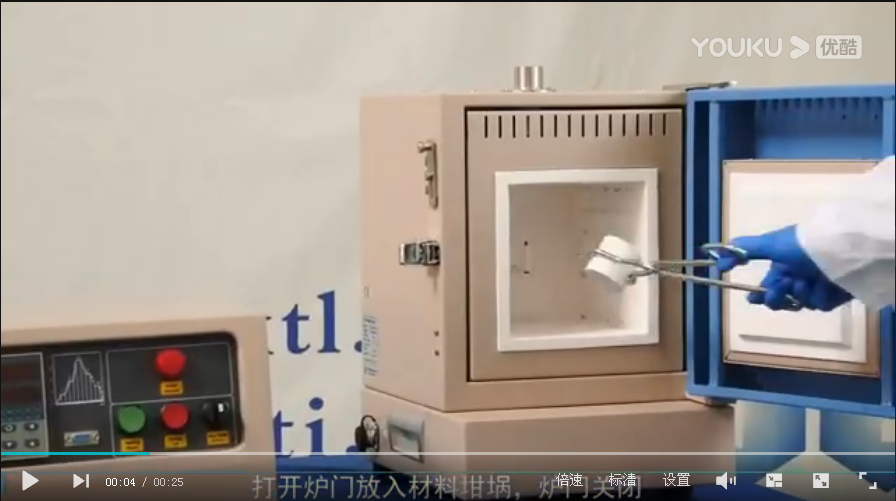

| 產(chǎn)品在線展示 |
點(diǎn)擊圖片預(yù)約 點(diǎn)擊圖片預(yù)約 點(diǎn)擊圖片預(yù)約 |
||||
| 溫控軟件 | 可選配電腦溫度控制軟件
|
||||
| 重量 | 28KG |
||||
| 質(zhì)保期 | 1年（不包含墊塊，加熱元件等損耗件） |
||||
| 認(rèn)證 | ·此產(chǎn)品已通過CE認(rèn)證 證書編號： M.2021.206.C68000 ·若客戶出認(rèn)證費(fèi)用，本公司保證單臺設(shè)備通過德國TUV認(rèn)證或CAS認(rèn)證
|

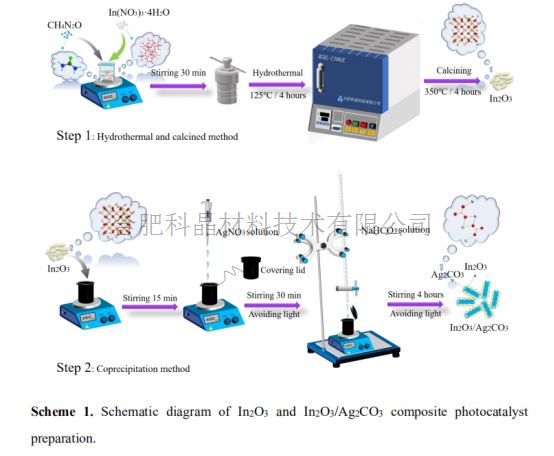

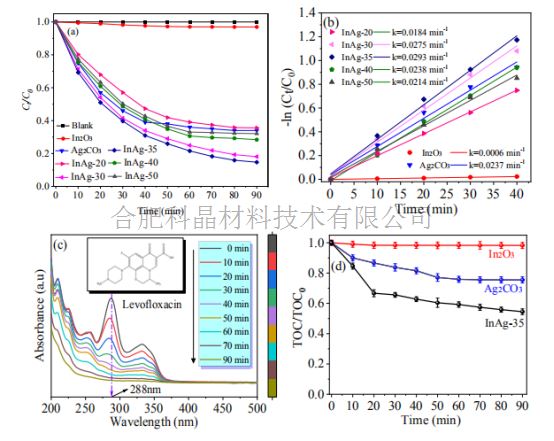

通過匹配能帶與兩個(gè)半導(dǎo)體建立異質(zhì)結(jié)可以極大地提高光催化性能。因此，一種新的利用原位熱液沉淀法合成了In2O3/Ag2CO3s方案異質(zhì)結(jié)。通過DFT計(jì)算證明，s型異質(zhì)結(jié)In2O3/Ag2CO3系統(tǒng)中光致電子的傳輸機(jī)制如下，內(nèi)部電場(IEF)由In2O3/Ag2CO3的s型異質(zhì)結(jié)驅(qū)動了光源電子fr由碳酸銀導(dǎo)帶直接轉(zhuǎn)移到In2O3價(jià)帶，可使光致電子空穴對的有效分離。In2O3/Ag2CO3的光致發(fā)光壽命大大延長到8.42ns，而空穴和羥基自由基是最重要的活性自由基。在可見光下，Ag2CO3的氣色結(jié)對左氧氟沙星的光降解率（86.1%）和礦化能力（46.2%）最高。

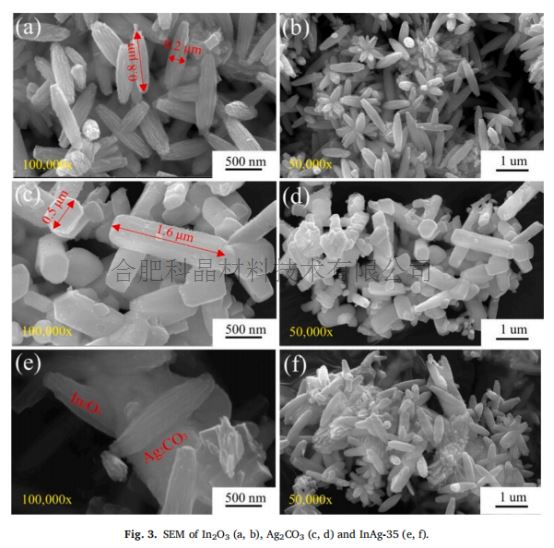

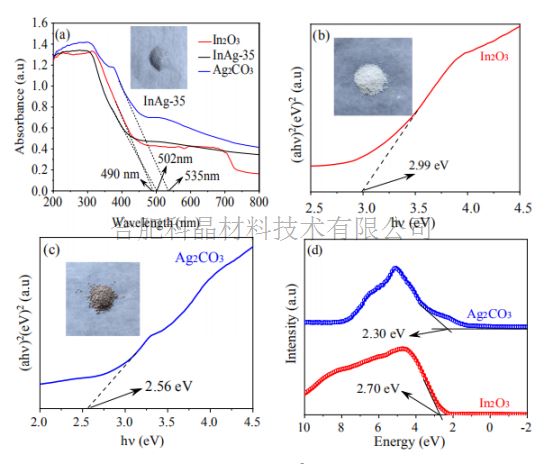

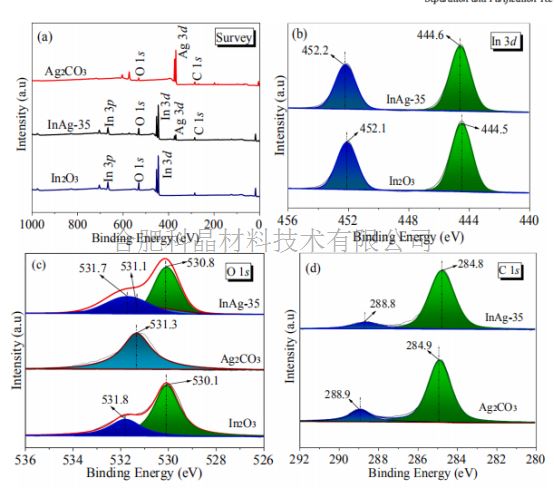

部分檢測數(shù)據(jù)如下：
警示 | ? 使用前請先加上墊塊和門堵，否則會損壞爐膛和門； ? 降溫時(shí)請利用程序降溫，設(shè)置降溫程序。不建議直接“Stop”進(jìn)行降溫； ? 設(shè)備溫度在500℃以上時(shí)請不要關(guān)掉設(shè)備電源，防止出現(xiàn)安全問題； ? 在使用期間或使用結(jié)束一段時(shí)間內(nèi)，不要觸摸爐體內(nèi)部或外部表面，防止?fàn)C傷； ? 請勿在設(shè)備上方放置花瓶、盆景、水杯、藥瓶及易燃物等。 ·爐子首次使用或長時(shí)間不用后，要在 120℃左右烘烤1小時(shí)，在300℃左右烘烤2小時(shí)后使用，以免造成爐膛開裂。爐溫盡量不要超過額定溫度，以免損壞加熱元件及爐襯。禁止向爐膛內(nèi)直接灌注各種液體及溶解金屬，保持爐內(nèi)的清潔。 ·爐膛若采用石英管，當(dāng)溫度高于1000℃時(shí)，石英管的高溫部分會出現(xiàn)不透明現(xiàn)象，這叫失透（又叫析晶性）是連熔石英管的一個(gè)固有缺陷，屬正?，F(xiàn)象。 ·冷爐使用時(shí)，由于爐膛是冷的，須大量吸熱，所以低溫段升溫速率不易過快，各溫度段的升溫速率差別不易太大，設(shè)置升溫速率時(shí)應(yīng)充分考慮所燒結(jié)材料的物理化學(xué)性質(zhì)，以免出現(xiàn)噴料現(xiàn)象，污染爐管。 ·定期檢查（3個(gè)月至半年）溫度控制系統(tǒng)的電器連接部分的接觸是否良好，應(yīng)特別注意加熱元件的各連接點(diǎn)的連接是否緊固。 |
應(yīng)用技術(shù)提示 | ? 為了不影響儀器的使用壽命，建議升溫速率10℃/min； ? 冷卻速率不應(yīng)超過10℃/min； ? 此箱式爐沒有真空密封性，不可通入易燃易爆有毒腐蝕性氣體； ? 爐內(nèi)溫度變成常溫后方可打開上蓋，此時(shí)樣品溫度仍可能較高，請注意佩戴高溫手套進(jìn)行操作； ? 此箱式爐使用一段時(shí)間后，爐膛會出現(xiàn)微小的裂紋，這屬于正常現(xiàn)象，不會影響使用，同時(shí)可以用氧化鋁涂層進(jìn)行修補(bǔ)。
|

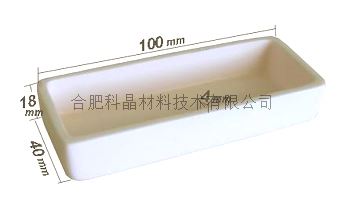

坩堝 （可選） | ? 實(shí)驗(yàn)時(shí)請選用匹配的坩堝（具體型號請咨詢銷售）來盛放樣品。
|

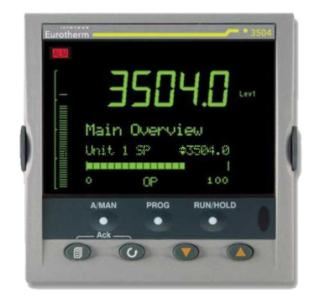

控溫儀表 （可選） | ? 單回路、雙回路和三回路控制模式； ? 每個(gè)回路可實(shí)現(xiàn)雙輸入，雙保護(hù)； ? 各回路可PID、串級、比率等回路控制； ? 數(shù)碼顯示，配備7個(gè)按鍵，可用于進(jìn)行各控制回路的切換和參數(shù)修改； ? 最多可存儲50個(gè)程序，每個(gè)程序最多可有3個(gè)不同的設(shè)定值（即3條不同的曲線），最多可設(shè)置500段升降溫程序； ? 通訊方式多樣，Modbus/Profibus DP/DeviceNet/EI-Bisync/RS485通訊接口，可連接PC進(jìn)行遠(yuǎn)程控制。
|
![23453[1].png](/UserFiles/upload/image/20220314/6378284430678079847963955.png "23453[1].png")
視頻會議產(chǎn)品展示 合肥科晶品牌紀(jì)錄片 公司環(huán)境
Copyright © 2019 合肥科晶材料技術(shù)有限公司 版權(quán)所有 皖I(lǐng)CP備09007391號-1
皖公網(wǎng)安備 34012302000974號
查看誠信檔案
