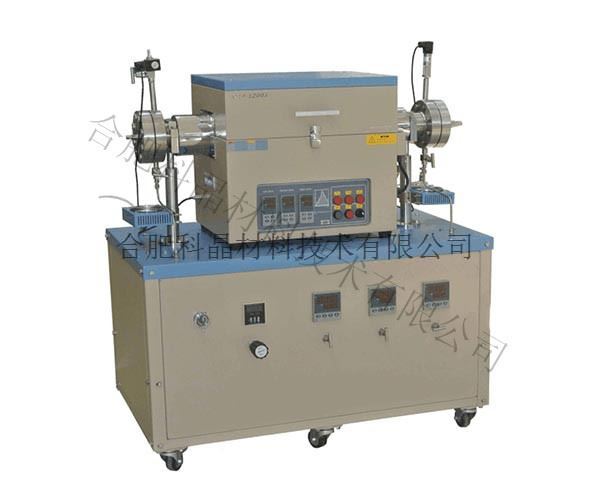

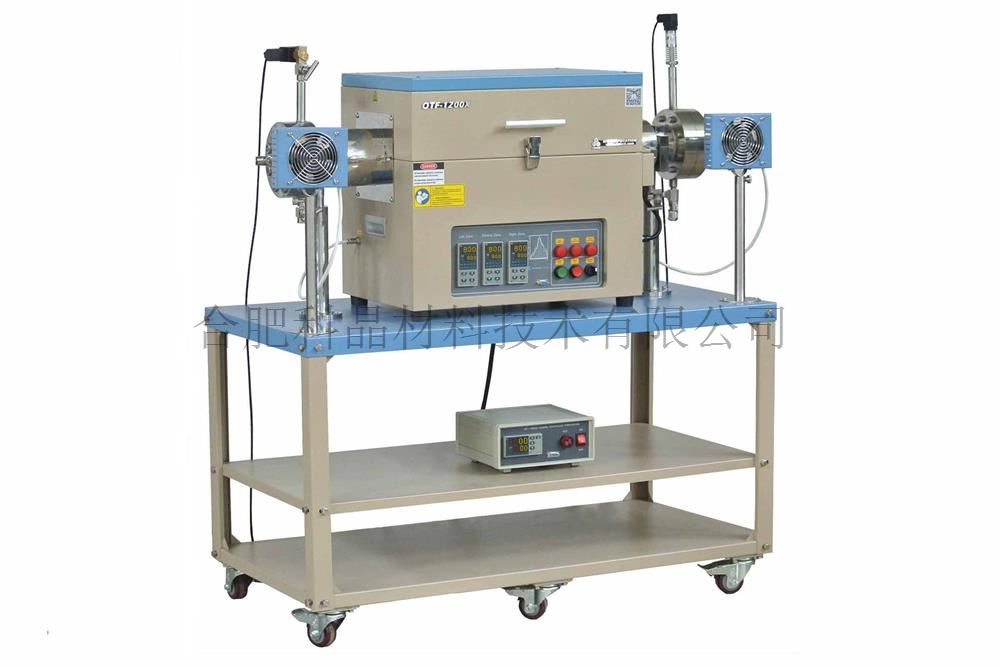

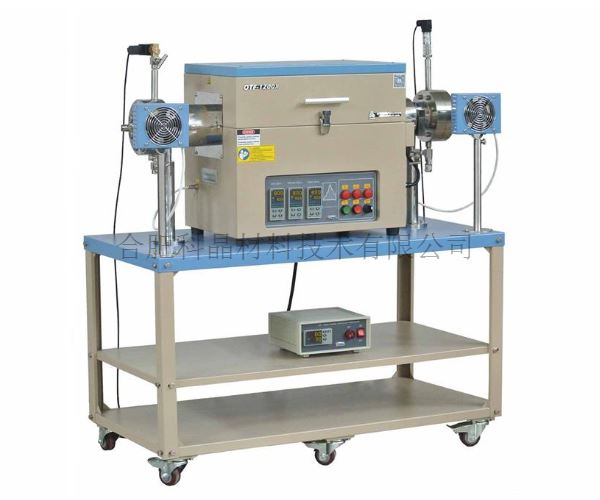

| 產品名稱 | 1100℃三溫區高壓高真空管式爐 OTF-1200X-HPV-III-80-GF （2019.11.12—科晶實驗室審核） |
| 產品提示 | 1.多種配件可選提示 2.特殊尺寸設備提示 3.科晶實驗室邀請?zhí)崾?/span> ? 4.配件妥善保管提示 |
| 產品特點 | · 爐管由鎳基高溫合金制成，可在高溫下承受高壓 · 可另配氣體控制柜，使?fàn)t管內的氣壓在升降溫過程中保持恒定，特別是對于氧化物的處理，可使?fàn)t管內的氧分壓保持恒定。此款高溫高壓爐特意設計為氧化物超導材料和氧化物陶瓷進行熱處理 · 爐膛采用高純氧化鋁纖維，很大程度減少能量損失，內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命 · 爐管法蘭上裝有安全電磁閥，當壓力超過設定的上限壓力值時，系統會自動泄壓至低于上限值的壓力 · 含三個溫度控制系統（三個溫區，三個儀表，三個K型熱電偶） · 可選裝溫度控制和壓力監測軟件用于遠程控制 · 爐體設計為開啟式，以方便更換爐管 |
| 基本參數 | · 最大功率：4KW · 電壓：AC 208 - 240V 單相, 50/60 Hz · 加熱元件：摻鉬鐵鉻鋁合金（表面涂有氧化鋯涂層，可延長使用壽命） · 最高溫度可達1100℃（<1h） · 建議升溫速率：0-600℃ ≦8℃/min 600℃ - 900℃ ≦2℃/min 900℃ - 1000℃ ≦1℃/min 1000℃ - 1100℃ ≦0.7℃/min 更多參數請聯系科晶銷售部 |
| 工作壓力和相對應的溫度 | · 注意：為特殊爐管，溫度與壓力密切相關，數據僅供參考。請?jiān)谫徺I前請與我公司銷售人員仔細溝通。 · 不同爐管尺寸所對應的溫度與壓力： ·爐管尺寸：OD 85 x ID 50 x Length 1000 (mm) ·13.5MPa ≤ 800°C ·8.2MPa ≤ 900°C ·4.1MPa ≤ 1000°C ·2.5MPa ≤ 1100°C |
| 壓力傳感器與泄壓電磁閥 | · 壓力容器上安裝精密高壓傳感器（測量范圍高達25 MPa或250 bar）。 使得管內壓力值顯示在爐體前面板的儀表上，便于讀數。 · 安裝了泄壓電磁閥，當爐管內的氣壓高于所設定的壓力值時，容器內的壓力將通過安裝在法蘭上的電磁閥自動釋放。 · 注意：電磁閥所能承受的最大氣壓為15Mpa,若實驗要求爐管內的氣壓大于15MPa時，不可使用電磁閥（應將電磁閥右端的針閥關閉）。 |

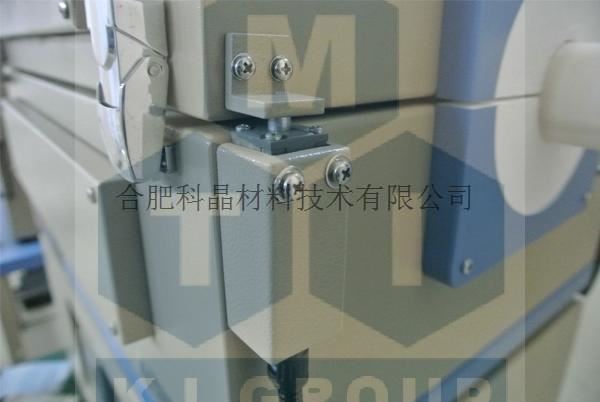

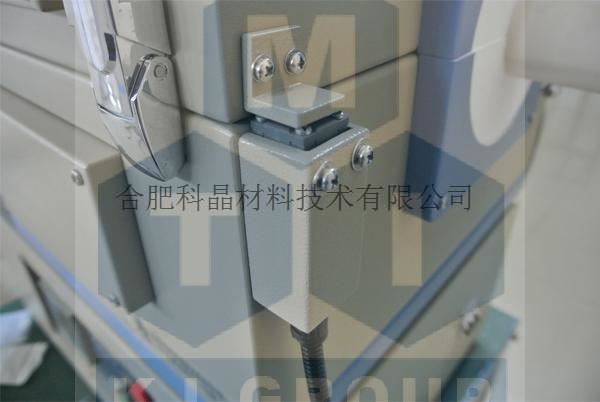

| 開門斷電 | ·為保證使用安全，該電爐為開門斷電設計 |
| 溫控系統 | · 三個溫度控制系統，采用PID方式調節溫度，可設置50段升降溫程序 · 溫控儀表中帶有過熱和斷偶保護 · 儀表控溫精度: +/- 1°C · 熱電偶型號：K型 |
| 質保 | ·一年保修，終身技術支持。 ·特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
| 國家專利 | 專利名稱：一種原位光學測試高溫高壓爐
專利號：ZL 2018 2 0416444.7
尊重創新、鄙視抄襲、侵權必究 |

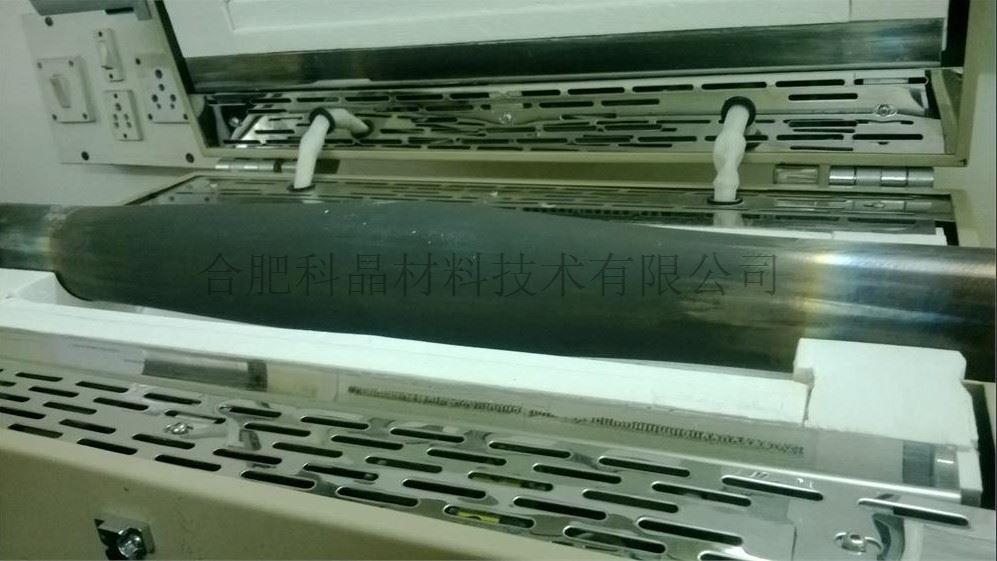

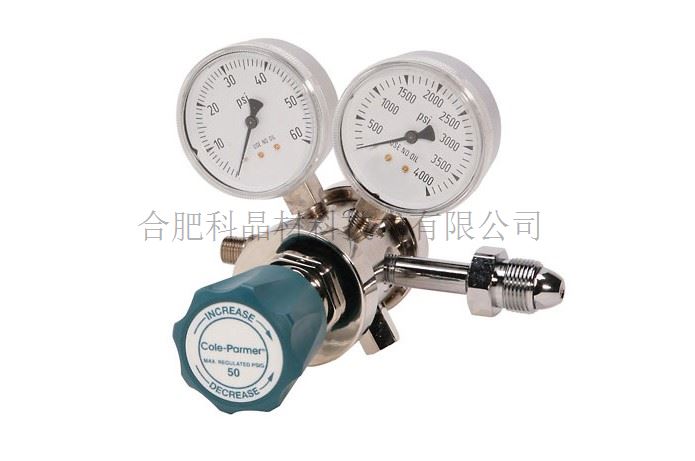

| 安全注意事項 | ·鎳基高溫合金是一種可在高溫、高壓下使用的可靠爐管。它具有優異的延展性和拉伸性能，在超壓破壞試驗中只發生蠕變變形，隨后形成裂紋（通常在管中心的熱區）以此來釋放壓力。超壓破壞試驗中不會發生脆性斷裂，在超壓條件下也不會發生爆管情況（圖1.2所示為正在進行高壓試驗的鎳基高溫合金管）。 ·注意：對于使用易燃、有毒或腐蝕性氣體，建議先聯系我們，了解前提條件和預防措施； ·注意：氣瓶上必須安裝減壓閥來調節氣壓（圖3） ·注意：建議使用扭矩扳手，避免法蘭螺釘擰的過緊（圖4）； ·警告：為了防止樣品污染爐管，保證爐管使用壽命，不要讓樣品直接接觸爐管，請使用石英或氧化鋁坩堝，盛放樣品后再放入爐管中（圖5.6）
圖1 圖2 圖3
圖4 圖5 圖6 |

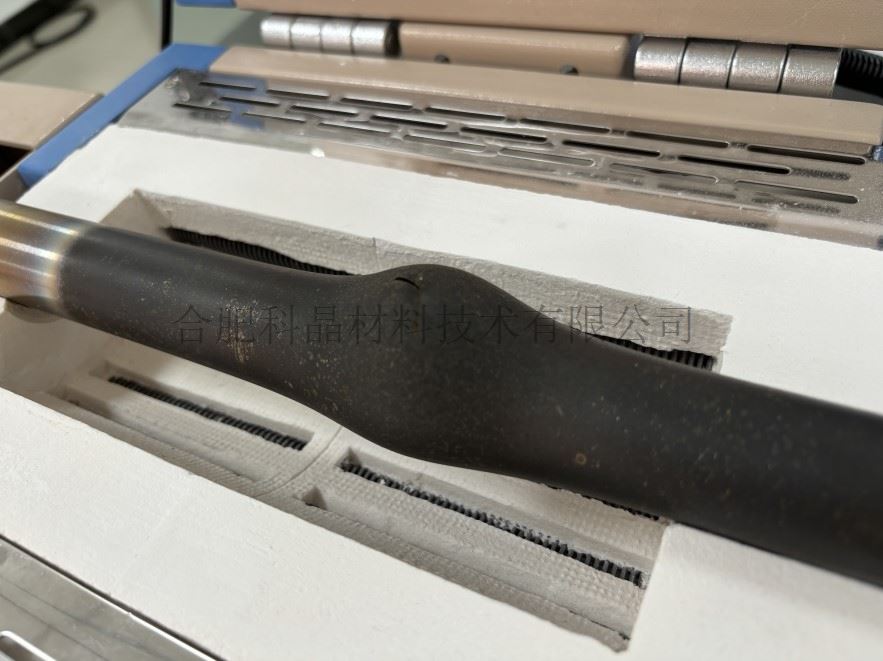

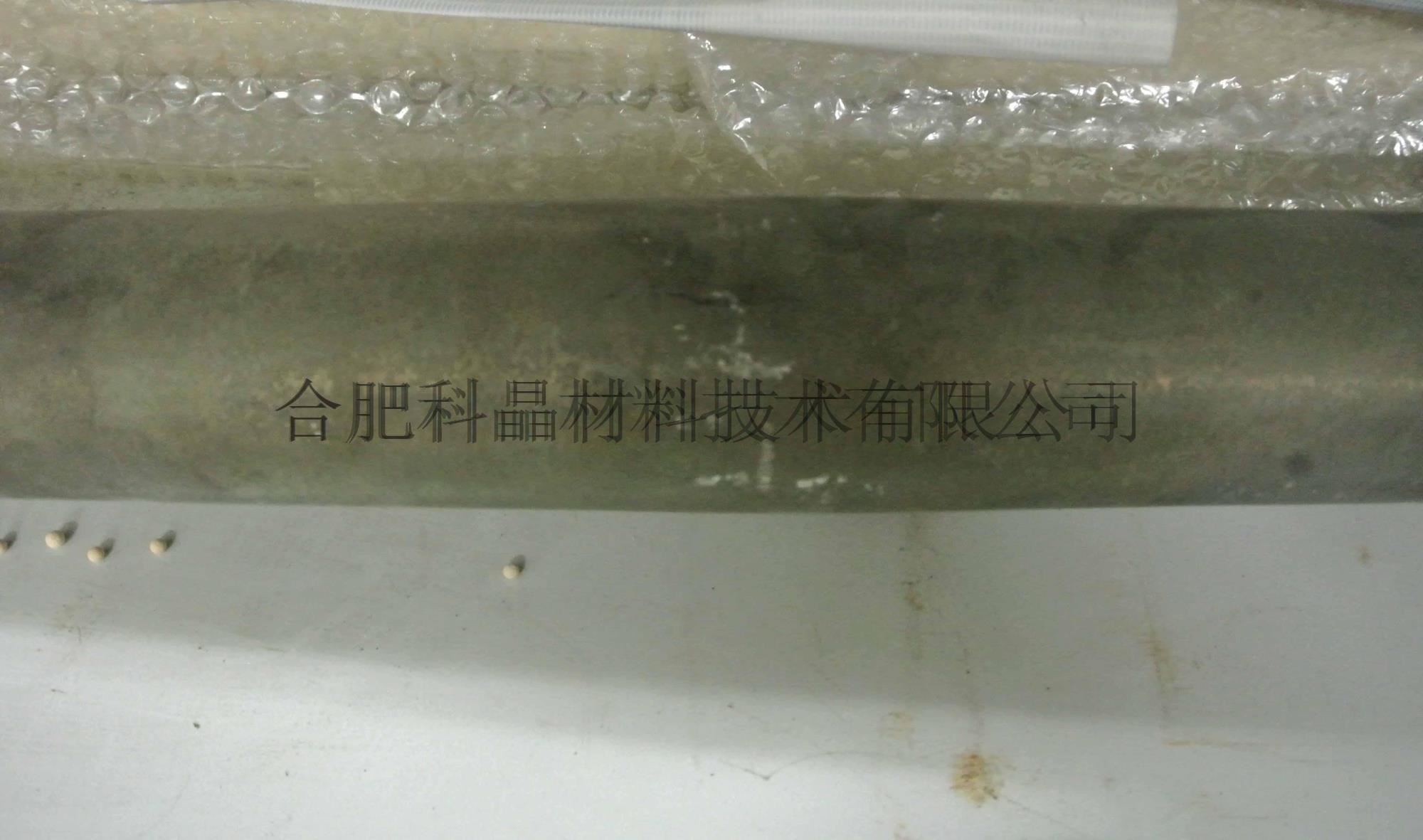

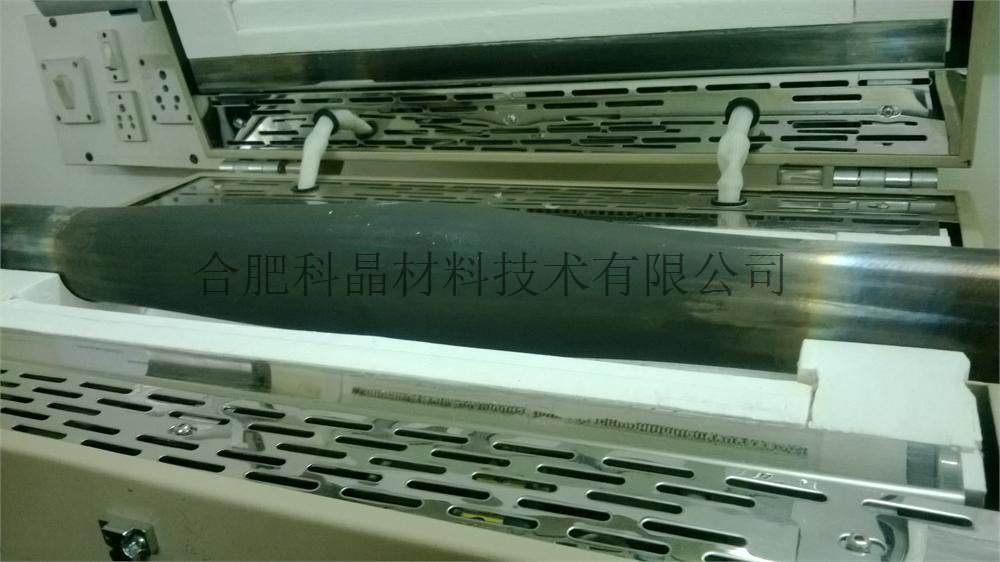

應用技術提示 | · 可通入氧氣和惰性氣體，如N2、Ar和He。 · 必須在氣瓶上安裝減壓閥，以確保安全運行。 · 此設備必須自配臺虎鉗等設備以便用于拆裝爐管。 · 本公司的高溫高壓爐管都是采用鎳基高溫合金鋼制作，不僅可耐溫1100℃，而且延展性非常好。當實驗時誤操作使得鎳基合金管內的氣壓超過最大可承受值時（超過合金管的長期強度），合金管會發生蠕變，而不是脆性破壞，然后爐管上會慢慢出現一裂縫將氣體放出。這就意味著，即使在高溫環境下爐管內部壓力過大，也不會產生爆炸現象，而是先鼓起一個包，再產生裂縫，將氣體瀉出。所以用本公司高溫高壓爐進行高溫高壓實驗，是絕對安全的。下圖為本公司對鎳基合金管所做破壞試驗后的圖樣： · 請仔細閱讀說明書，了解爐管材料的強度，實驗中隨著溫度升高，管內壓力增大，可能會超過最大壓力值，所以你需要在加熱前計算升溫過程中壓力的變化，并為升溫過程中設定一個安全的上限壓力值。 |
注意事項 | · 操作前請?jiān)跀?shù)字壓力顯示器中設置壓力報警點。 · 設備運行中法蘭、爐體表面溫度很高，請注意不要隨意觸摸，防止?fàn)C傷。 · 嚴禁使用使用易燃、有毒或腐蝕性氣體。如果您對需要使用的氣體有疑問，請務必聯系科晶工程師，以便了解所有的先決條件和預防措施。 · 切勿將樣品直接放入爐管內，可在本公司選購小型坩堝或隔離箔來盛放樣品，避免樣品與管合金發生反應。 · 實驗時請用石英或氧化鋁舟來盛放樣品，切勿將樣品直接放在沒有坩堝的高溫高壓管內。如果您執意將樣品直接放在爐管內，這樣將會使高溫高壓管使用壽命將大大降低。 · 為了避免樣品污染，最好是用金箔或鎳箔將樣品包住后放入氧化鋁或石英舟中，再放入爐管中進行燒結。 · 不要過度擰緊法蘭螺絲，因?yàn)檫@可能會對法蘭或螺絲造成永久性損壞。請參閱有關安裝CF法蘭螺栓的適當扭矩的說明。我們建議您使用扭矩扳手來擰緊與法蘭的螺絲。 ·使用壽命取決于最高工作溫度和所用樣品。 高壓容器是易損件，一旦發現變形，請訂購更換。 |

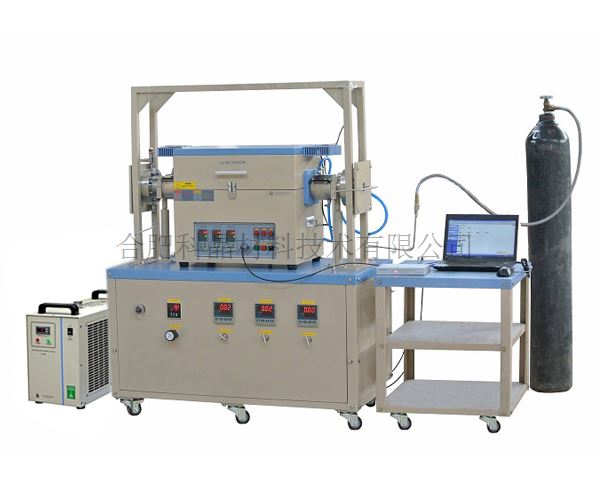

氣體控制柜及安全框架 | · 可另購氣體控制柜，可使?fàn)t管內的氣壓在升降溫過程中保持恒定，特別是對于氧化物的處理，可使?fàn)t管內的氧分壓保持恒定。 · 系統帶有三個壓力傳感器和相對應的三個壓力檢測儀表，能分別檢測進管處的壓力，管內壓力以及出管處的壓力。 · 氣路部分帶有質子流量控制器及相對應的流量顯示儀，通過調節出氣流量使管內壓力維持在一個定值。 · 可另安全框架，將爐管法蘭放置于其中，以保障其安全性。
|

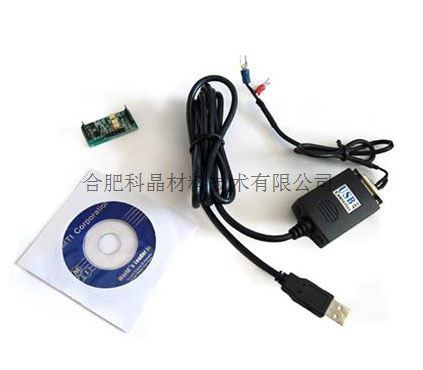

PC控制(選配） | · 請?jiān)谫徺I爐子前，準備一臺電腦。 · 可選購MTS-02?控制軟件，可在電腦上顯示和設定壓力和溫度程序，以達到遠程控制。 · 購買帶有PC控制的加熱爐，如有疑問請聯系我們的銷售人員。
|

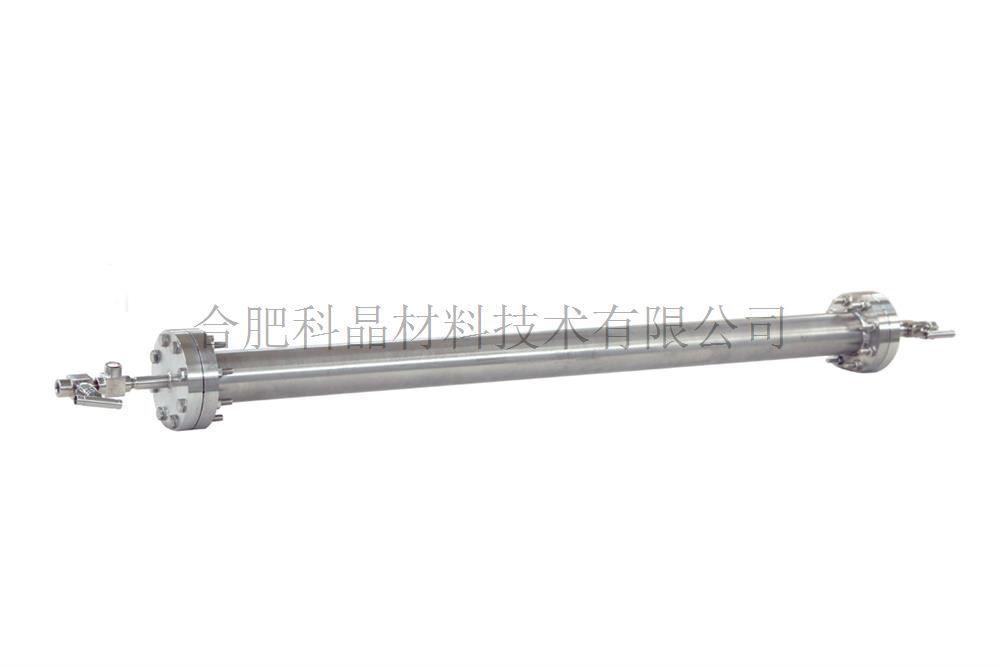

高溫高壓管 | · 特殊鎳基合金管 · 尺寸：OD 85 x ID 50 x Length 1000 (mm) 注意： · 請勿將樣品直接放入爐管內，可在本公司選購坩堝或隔離箔來盛放樣品，避免樣品與管合金發生反應。 · 高溫高壓管屬于耗材，不在質保范圍內。
|

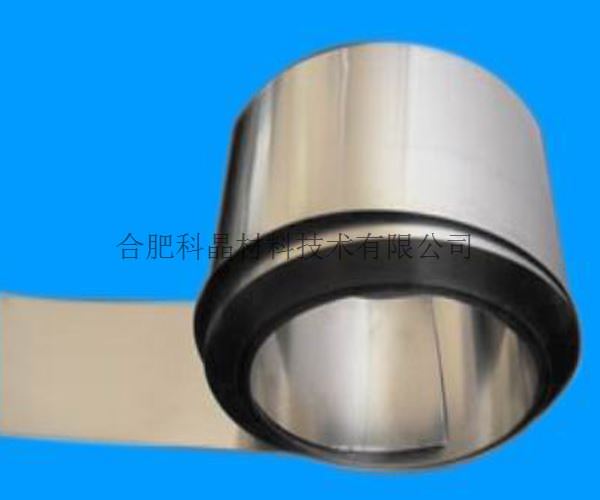

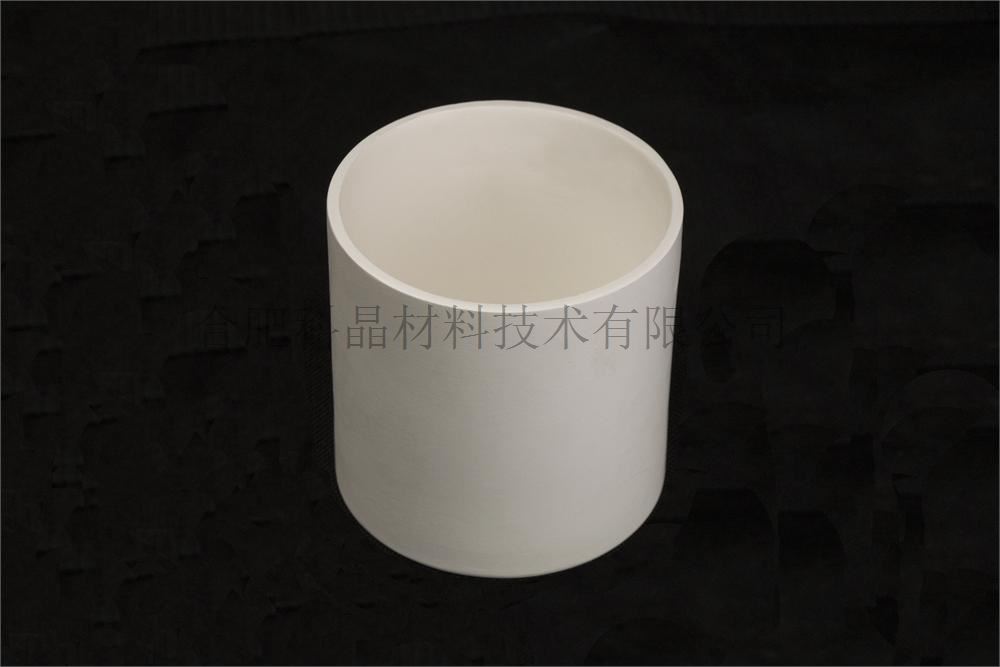

坩堝 | · 實驗時請選用匹配的坩堝（具體型號請咨詢銷售）來盛放樣品，切勿將樣品直接放在沒有坩堝的高溫高壓管內。如果您執意將樣品直接放在爐管內，這樣將會使高溫高壓管的使用壽命將大大降低。 · 為了避免樣品污染，最好是用金箔或鎳箔將樣品包住后放入坩堝中，再放入爐管中進行燒結
|

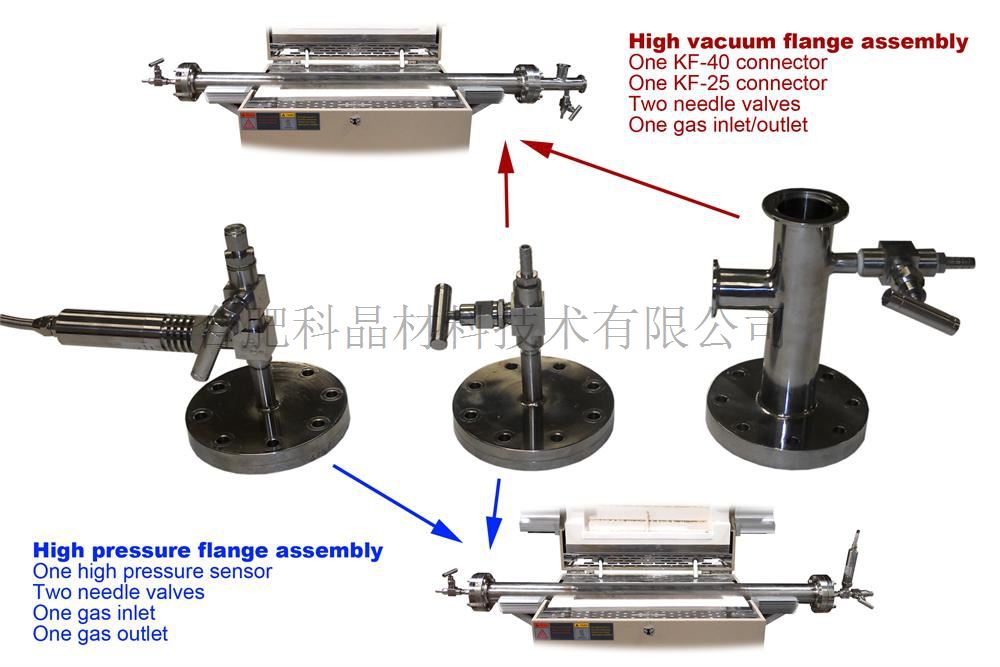

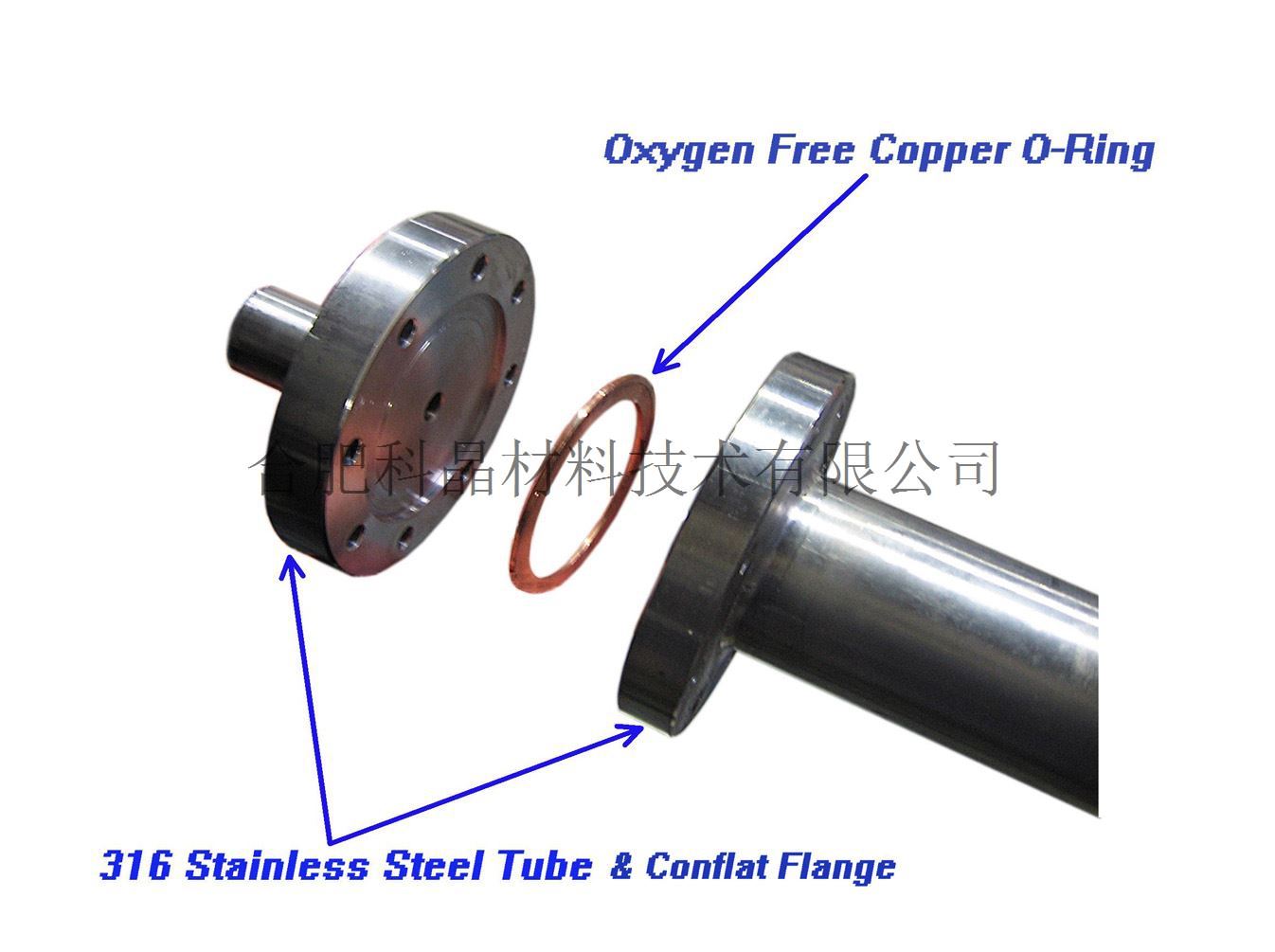

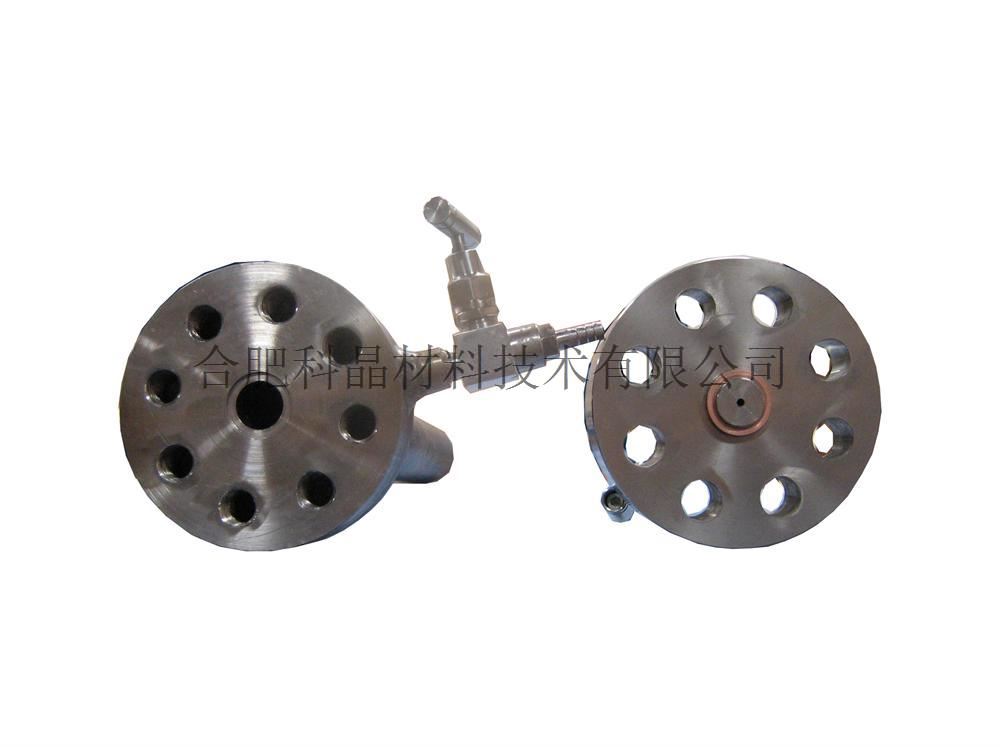

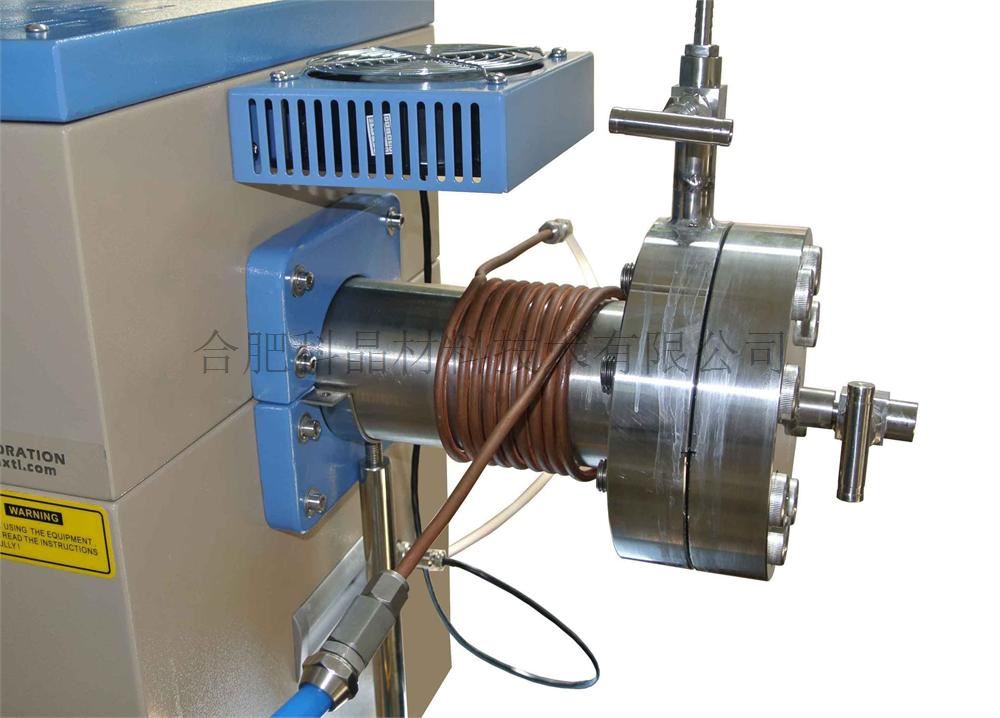

法蘭的密封 | · CF法蘭結構圖如下

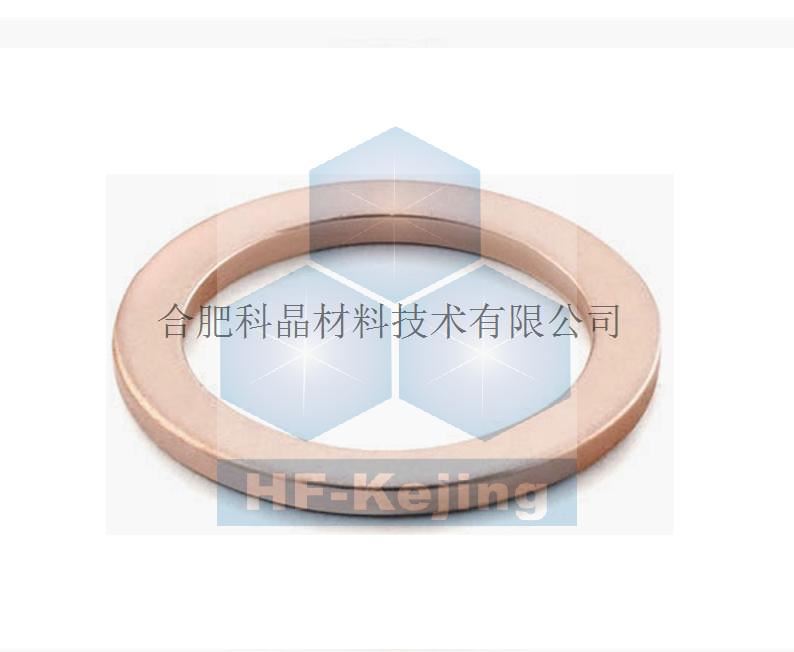

· 1/4NPS內螺紋接口安裝在爐管法蘭上，并在法蘭兩端各安裝一個高壓閥門。 · 法蘭采用無氧銅銅密封圈密封，你可以點擊下圖來訂購額外的銅墊片。

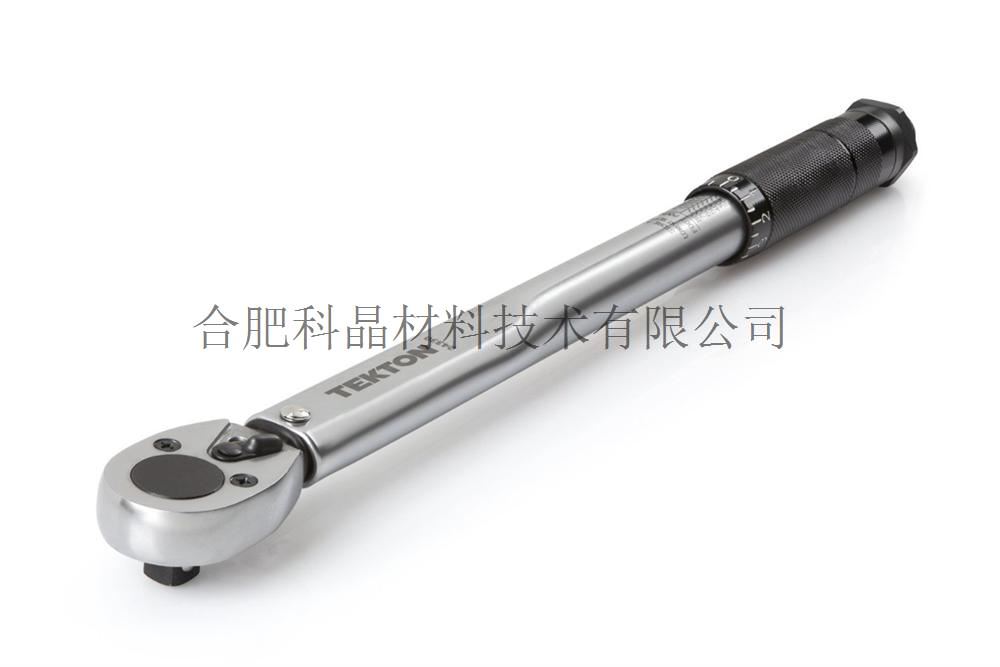

· 可在本公司選購扭矩扳手，以避免過度緊固法蘭。
|

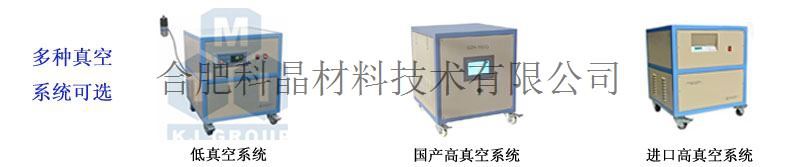

真空泵組 | 此設備也可以進行抽真空，配合本公司生產的真空泵組， · 1E-2 torr （用機械泵） · 5E-6 torr （用分子泵）
|

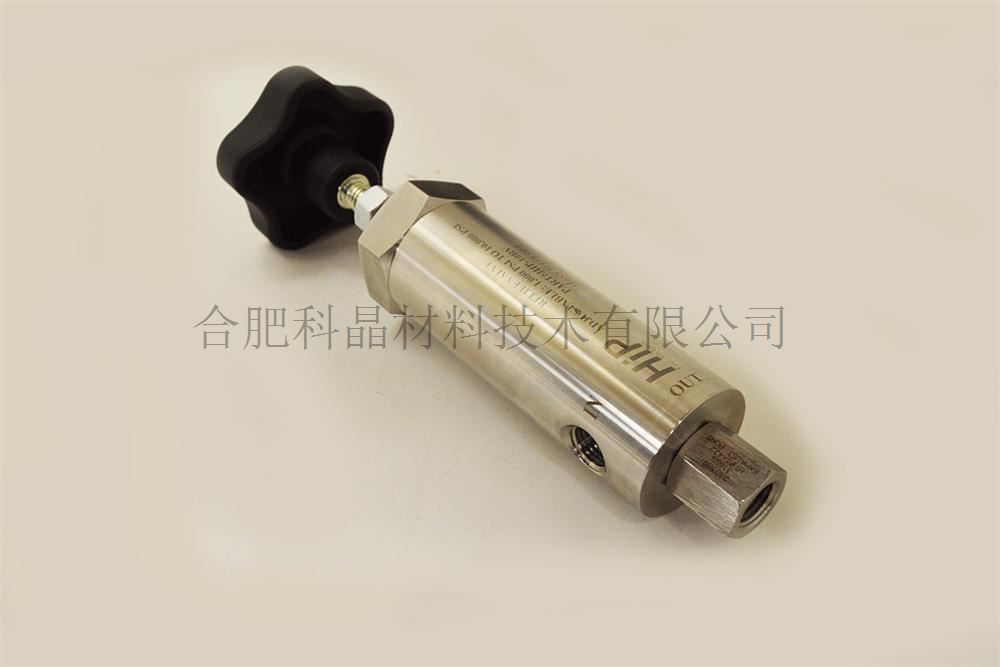

可選配件 | · 可選:可調高壓安全閥1000 - 10000 PSI (7 - 70 Mpa)，點擊下方的圖片

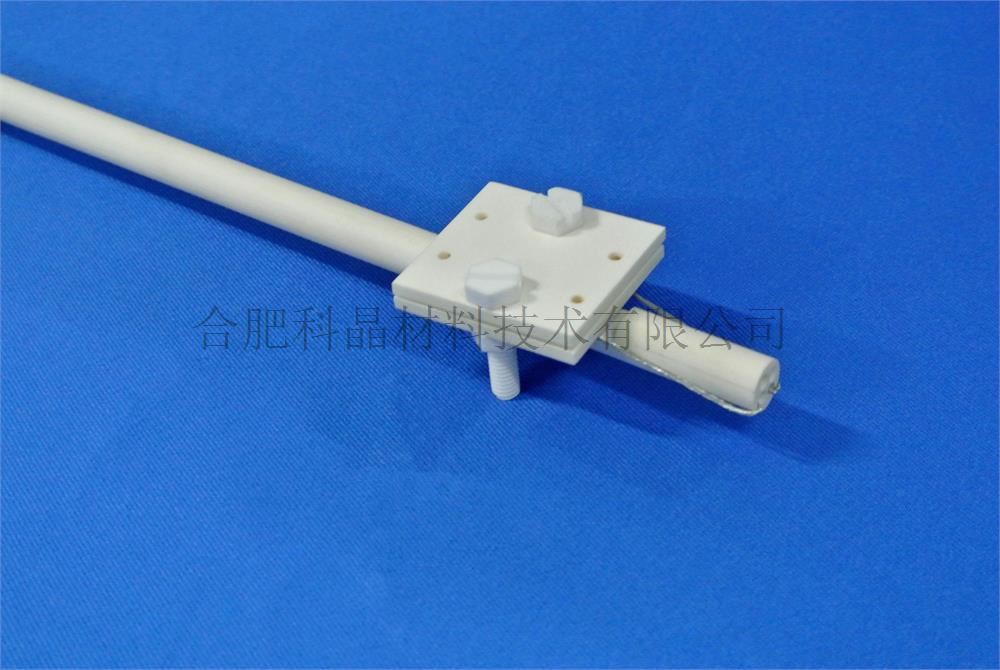

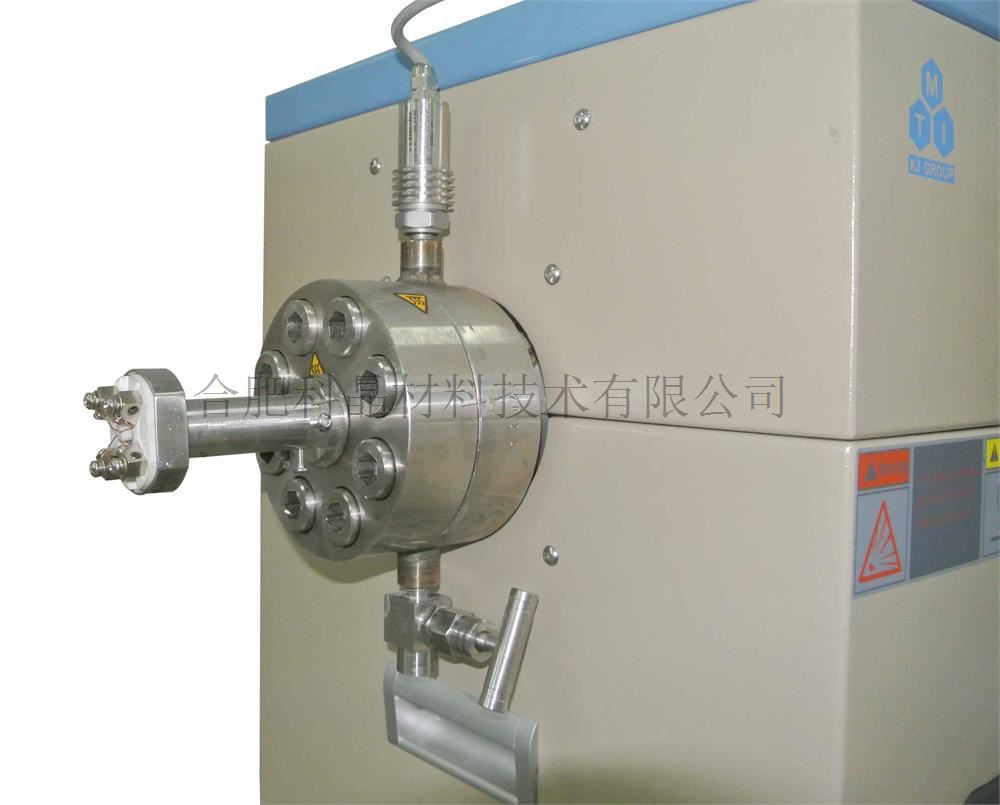

· 可選:氧化鋁測試夾具和高壓引線 · 可以引入四根鉑絲（直徑為0.35mm）通過法蘭伸入到爐管內，這樣以來可以測量材料在高溫高壓環境下的一些電性能。（鉑的熔點：1772℃） · 為了測量熱電陶瓷在高壓和溫度條件下的電性能，請用額外訂購氧化鋁測試夾具和高壓引線(10Mpa Max)。 · 可以在法蘭上安裝一個10mm藍寶石窗口，可用做拉曼檢測(點擊下圖)

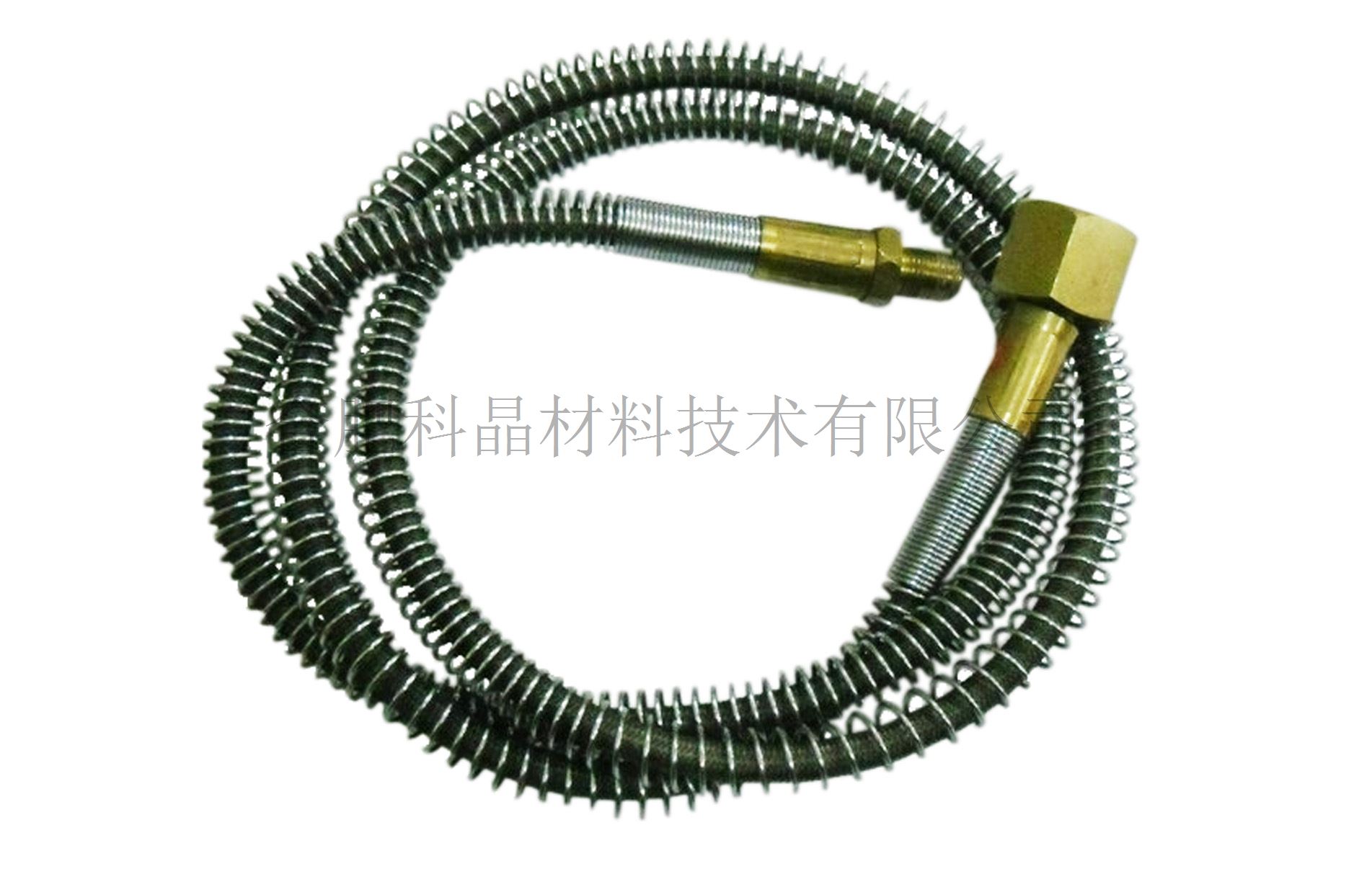

· 如想在此設備中通入氣體，必須選擇此高壓軟管與之連用，見下圖
|
