| 產品名稱型號 | ·1600℃真空快速熱壓爐 OTF-1700X-RHP4 |
| 產品特點 | ·在熱壓燒結領域應用時，基于RHP優異的性價比，在某些特定工藝條件下，可有效替代SPS燒結 ·可以快速感應加熱，并且精確控制溫度 ·配備有專用的復合式模具，脫模簡單，不損傷樣品 ·快速燒結可有效抑制晶粒長大，樣品致密度高，可得到晶粒細小、電性能優良的樣品 ·燒結工藝簡單、燒結時間短、易于成型，具有快速燒結和活化燒結等功效，是熱電材料成型燒結的理想方法 |
| 最大壓力 | ·5T |
| 壓力控制系統 | ·標配為電動無油壓機，可選配手動油壓機或電動油壓機 ·壓機行程：35mm ·壓力顯示范圍：1.00-5000.00kg ·壓力控制范圍：30-5000Kg ·保壓時間：1-9999min ·設備有兩種工作模式：手動加壓和自動加壓。自動加壓模式下設備帶有恒壓功能：當壓力值達到目標值后，在保壓的過程中，設備持續補壓使壓力保持在設定值。恒壓精度：±3kg ·在手動模式下通過操作壓機面板上的按鈕，實現加壓泄壓過程 |
| 感應加熱器 | ·電壓：三相380V AC，50/60Hz或 三相220V AC，50/60Hz ·電流：28A ·功率：15KW ·輸出頻率：30-80kHz（不可調） ·保護：設有水壓、超溫和超功率保護
|
| 溫度控制器 | ·采用PID方式控溫，可設置30段降溫程序 ·設置有超溫&斷偶保護 ·控溫精度：±5℃（以最快升溫速率升溫到1500℃時的恒溫精度） ·采用B型熱偶，帶有保護套管 ·最高工作溫度：1600℃（≤30 min）,連續工作溫度：600℃～1500℃ ·最快升溫速率（真空狀態&1/2″石墨模具）： 4℃/S（室溫-1200℃） 2℃/S（1200℃-1300℃） 1.5℃/S（1300℃-1400℃） 1.2℃/S（1400℃-1500℃） 1℃/S（1500℃-1600℃）
|

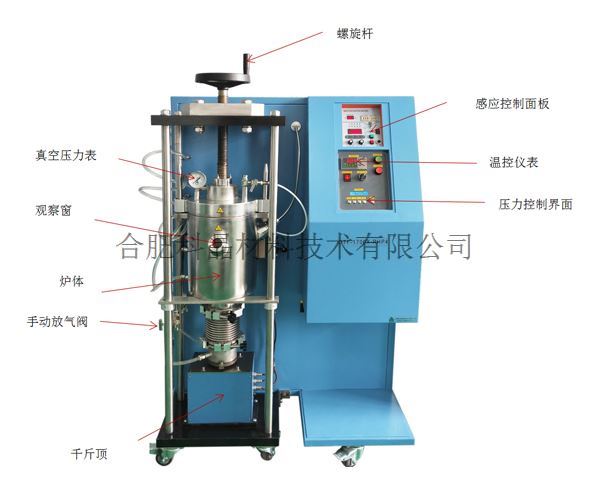

| 不銹鋼真空腔室和密封法蘭 | ·腔室材質：不銹鋼（雙層結構，帶有水冷夾層） ·腔室尺寸：φ260*φ230*305mm ·腔室上蓋上的一個φ6.35mm的卡套接頭為進氣口，一個不銹鋼針閥控制進氣的通斷；安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察腔室內部壓力 ·腔體上含有兩個觀察窗口，右側窗口用于LED燈探照腔室內部，正前面的窗口可用于觀察模具的加壓狀態 ·腔體下部位置的一個φ6.35mm的卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷；安裝了一個安全泄壓閥，當腔室內壓力達到上限壓力時，安全泄壓閥自動打開排氣；一個KF25接口通過不銹鋼波紋管與真空系統連接 ·腔體底部的KF100接口通過快速連接的方式安裝了一個可伸縮波紋管，波紋管底部的KF接口與電動無油壓機連接
|

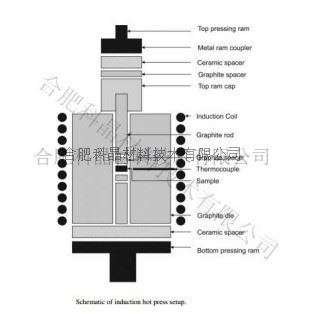

| 高溫石墨熱壓模具 | ·2個石墨支撐桿安裝在不銹鋼腔室的上下蓋板處 ·標配一1/2″的石墨模具（最大承壓壓強為70MPa） ·注：石墨模具是易耗品，可在本公司訂購各種尺寸的石墨模具，此設備最大可選配1″石墨模具 ·配有云母片，用于調節模具放置高度，同時也起到石墨支撐桿和法蘭之間的絕熱作用 ·注：標準石墨模具能承受的最大壓強為70MPa，對樣品加壓時，請根據模具尺寸來確定最大壓力（如：對于1/2英寸石墨模具，不能超過最大可承受壓力）
|
| 水冷設備（選配） | ·設備使用需配備一臺水流速率≥58L/min的循環水冷機，可在本公司選購水冷機KJ-6200，用于不銹鋼真空腔體以及各電器元器件的水冷。 ·型號：KJ-6200 ·工作電壓：AC220-240V 50/60HZ ·工作電流：2.3-13A ·壓縮機功率：1.73KW/2.35HP ·制冷量：17510Btu/h 5.17KW 4441Kcal/h ·制冷劑：R-22/R-410a ·充注量：1100g ·溫控精度：±0.5℃ ·水箱容量：15L ·最大量程：70L/min
|
| 真空系統（選配） | ·型號：VRD-8 ·抽氣速率：2.2 L/S ·電機功率：370 W ·極限壓強：5×10-1Pa（不帶負載） ·實際壓強：≤5 Pa（冷態下機械泵抽30分鐘） ·如果想要獲得更高的真空度（10-5toor 或更高）可選購國產或進口高真空機組  |

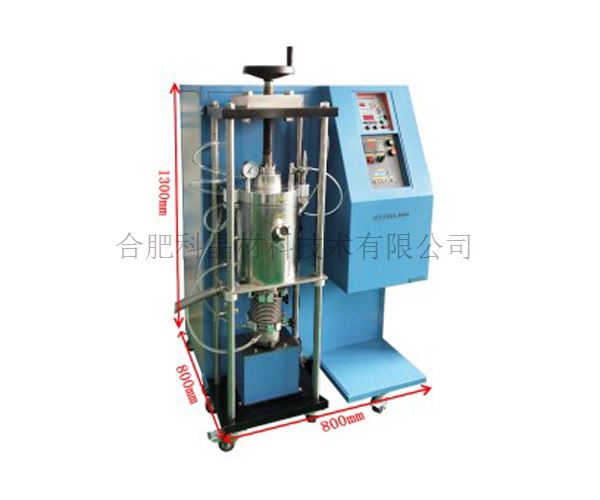

| 外形尺寸 | ·800mmL*800mmW*1300mmH
|
| 重量 | ·350KG |
| 質保期 | ·1年（不含石墨模具、密封圈以及加熱元件等耗材） |
使用注意事項 | ·冷爐使用時，由于爐膛是冷的，須大量吸熱，所以低溫段升溫速率不易過快，各溫度段的升溫速率差別不易太大； ·定期檢查溫度控制系統的電器連接部分的接觸是否良好，應特別注意加熱元件的各連接點的連接是否緊固； ·爐內溫度變成常溫后方可打開上蓋。此時樣品溫度仍可能較高，請注意，需佩帶高溫手套操作； ·腔體內氣壓不可高于0.02MPa（相對氣壓）； ·由于氣瓶?jī)?nèi)部氣壓較高，所以向不銹鋼腔體內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
