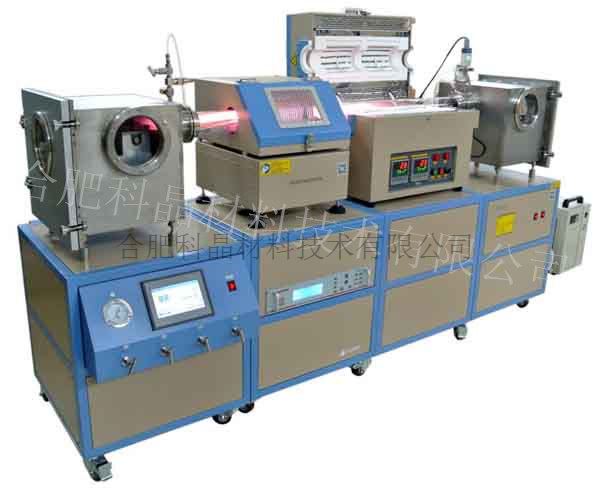

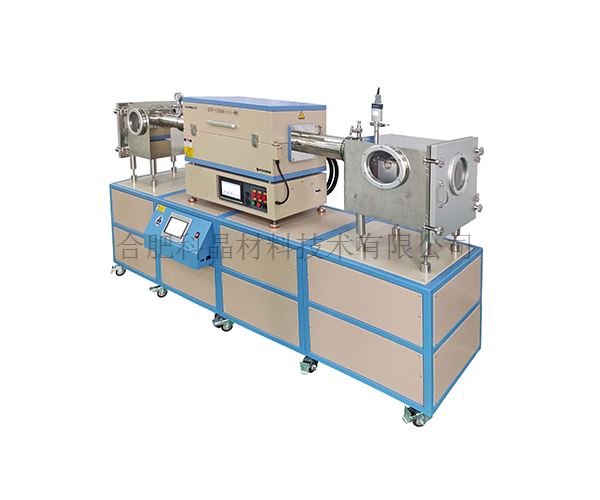

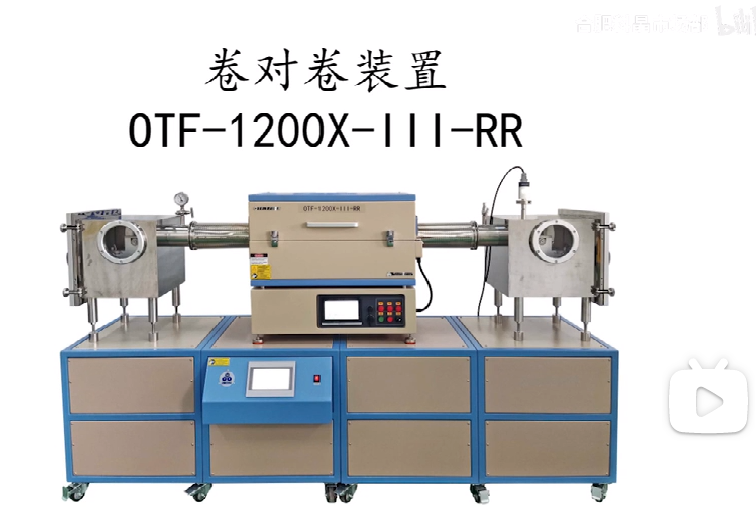

| 設備名稱 | 卷對卷石墨烯制備管式爐系統 OTF-1200X-III-RR |
| 特點 | · 加熱爐采用三個加熱溫區，可實現一定度數的溫差。 · 帶有運動裝置，線材走樣速度可調，帶有張力顯示，可實時檢測銅箔收緊力。 · 爐膛材料采用高純氧化鋁纖維，能最大程度減少能量損。 |
| 基本參數 | 電源：AC220V/50HZ 總功率：5KW 石英爐管：Φ100×1400mm |

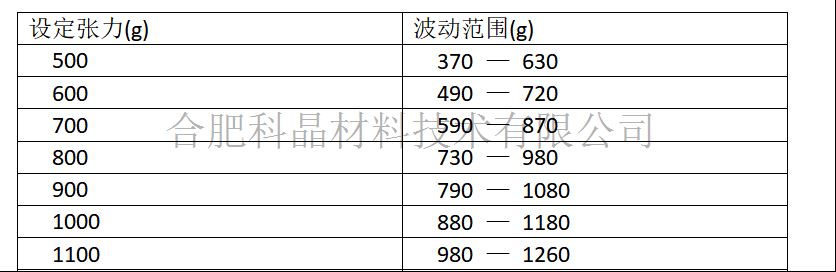

| 卷對卷收放密封裝置 | · 采用收放卷機構進行銅箔的移動進出料，卷筒線速度約6mm/min~400mm/min。 （線速度的下限值受轉筒直徑的影響，如轉筒直徑為40mm，最小線速度為6mm/min，如轉筒直徑為80mm，最小線速度為12mm/min）。 · 收放卷機構分別放置于管式爐兩端真空腔體內，保證銅箔可在密封生長條件下進行運動，實現大規模制備。 · 帶有張力傳感器，實時檢測銅箔收緊的壓力。張力上限值：1200g，張力下限值：100g，偏差值：-150~200g · 設定的張力與波動范圍（數值僅供參考）

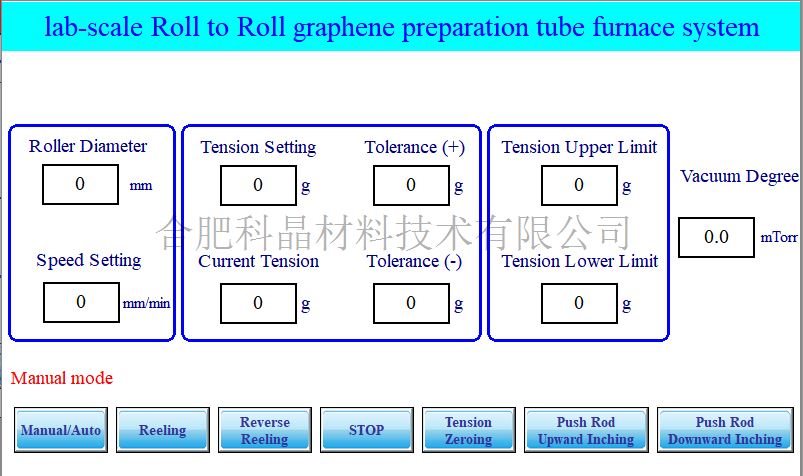

放料倉： · 含有兩個φ150mm的觀察窗口 · 背面設有一個KF40的接口連接了一個陶封電極 · 背面的一個φ6.35的卡套接頭作為進氣口使用，一個不銹鋼針閥控制進氣的通斷，一個減壓閥安裝在進氣口處 · 安裝了一個機械壓力表用于觀察爐管內的壓力，壓力表范圍-0.1-0.15MPa。一個φ6.35的卡套接頭作為備用進、出氣口使用，一個不銹鋼針閥控制氣體的通斷 收料倉： · 含有兩個φ150mm的觀察窗口 · 背面設有一個KF40的接口和一個LF100的接口，KF40接口與真空機組相連。 · 一個φ6.35的卡套接頭作為出氣口使用，一個不銹鋼針閥控制出氣的通斷 · 腔體頂部的一個KF16的接口可選配安裝數顯真空計 控制系統： · 卷收放卷機構的速度、張力等參數均可在觸摸屏上設置
|

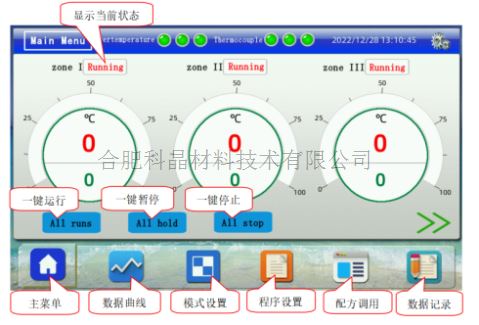

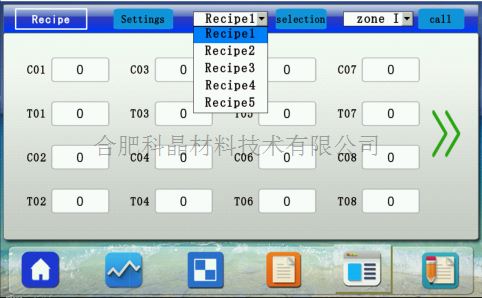

| 三溫區管式爐 | · 電源：AC220V/50HZ · 功率：5KW · 加熱區長度：600mm（150mm+300mm+150mm） · 最高溫度：1200℃（≤1h） · 工作溫度：1100℃ · 熱電偶：K型 · 加熱元件：電阻絲 溫控系統： · 設備的升溫程序可在觸摸屏內設置，該系統采用高分辨率觸感靈敏的電容屏作為操作界面，簡單易懂的大界面操作系統綜合顯示多溫區狀態 · 一鍵啟動/停止多溫區，帶有自動記錄（記錄1個月）和預設升溫曲線功能 · 設備包含三個858P溫度控制器，可設置50段升降溫程序，PID方式調節溫度，控溫精度±1℃，帶有溫度上限報警功能。 · 可預存5條自定義配方工藝隨時調用，擁有usb 接口可讀取記錄曲線，網線接口可使用PC遠程控制。界面帶有設備操作說明隨時查看該設備使用方式 · 所有的電氣元件都通過UL或MET認可，并可通過世界范圍內的其他相關安全測試
|
| 供氣系統（選配） | · 型號：GSL-4Z-LCD（可選配其他型號） · 質量流量控制器：100SCCM、200SCCM、200SCCM、500SCCM · 量程可以選配 · 精度：±1.5%FS · 最大壓力0.3MPa · 內部連接1/4英寸不銹鋼和聚四氟管 · 內置不銹鋼混氣罐
|
| 數顯防腐真空計（選配） | · 型號：PGC-554-LD · 電源：DC24V · 測量范圍：3.8E-5 to 1125 Torr · 精度：3.7×10-4 … 7.5×10-4torr (N2) % of reading ±50 7.5×10-4 … 75torr (N2) % of reading ±15 75 … 713torr(N2) % of reading ±5 713 … 788torr(N2) % of reading ±2.5
|

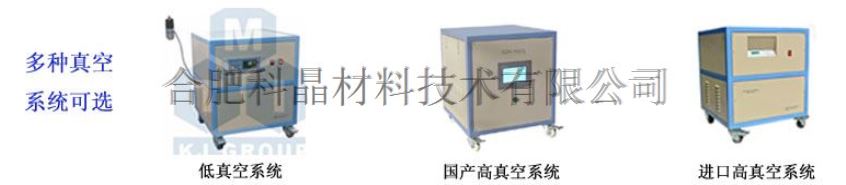

| 真空系統（選配） | · 型號：VRD-24 · 抽氣速率：6.6 L/S · 電機功率：1100 W · 極限壓強：4×10-1Pa（不帶負載） · 腔體實際壓強：≤3.0Pa（帶上爐管和密封法蘭，冷態下機械泵抽30分鐘） ≤1.0Pa（帶上爐管和密封法蘭，冷態下分子泵抽30分鐘）
|

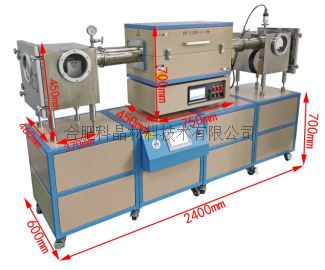

| 外形尺寸 | 2400長*600寬*1400mm高
|
| 重量 | 約330KG |
| 質保 | 一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 爐管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥， 為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓 閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關 閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須 立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃 易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體 而造成的相關問題，本公司概不負責。 |
