| 設備名稱 | 2200℃高溫頂部籽晶溶液生長爐 |
| 產品特點 | · 采用高頻感應加熱系統進行加熱，控溫系統采用歐陸儀表PID控溫，控溫精度可達±0.1℃ · 石英腔體配合法蘭進行密封，可以實現在真空和氣氛保護下運行 · 含有真空密封旋轉提拉機構便于用戶操作 |
| 加熱系統 | · 工作電壓: 三相380VAC ，50Hz (需配60A空氣開關） · 加熱電流:3-28A (需配60A空氣開關） · 最大輸入功率: 15KW · 振蕩頻率: 20-100KHZ （固定頻率） · 感應線圈: 220mm(ID) x 65mm(H) · 空氣冷卻: 后風扇 · 保護系統：帶有自動水壓、過熱、功率過高保護 |
| 控溫系統 | · 采用歐陸儀表Eurotherm控制溫度，控溫精度可以達到±0.1℃； · 最高加熱溫度：2200℃（＜1小時） · 長期使用溫度：2000℃
|
| 石英腔體和密封法蘭系統 | · 采用石英腔體作為實驗環境，上下兩端不銹鋼密封法蘭，保障了石英腔室的密封 · 石英管尺寸：φ216mm(OD)*φ206mm(ID)*500mm(H) · 法蘭采用氟膠密封圈密封 · 石英管外安裝有金屬防護罩，防護罩上面有觀察窗口，便于觀察石英管內部晶體的生長情況。 |

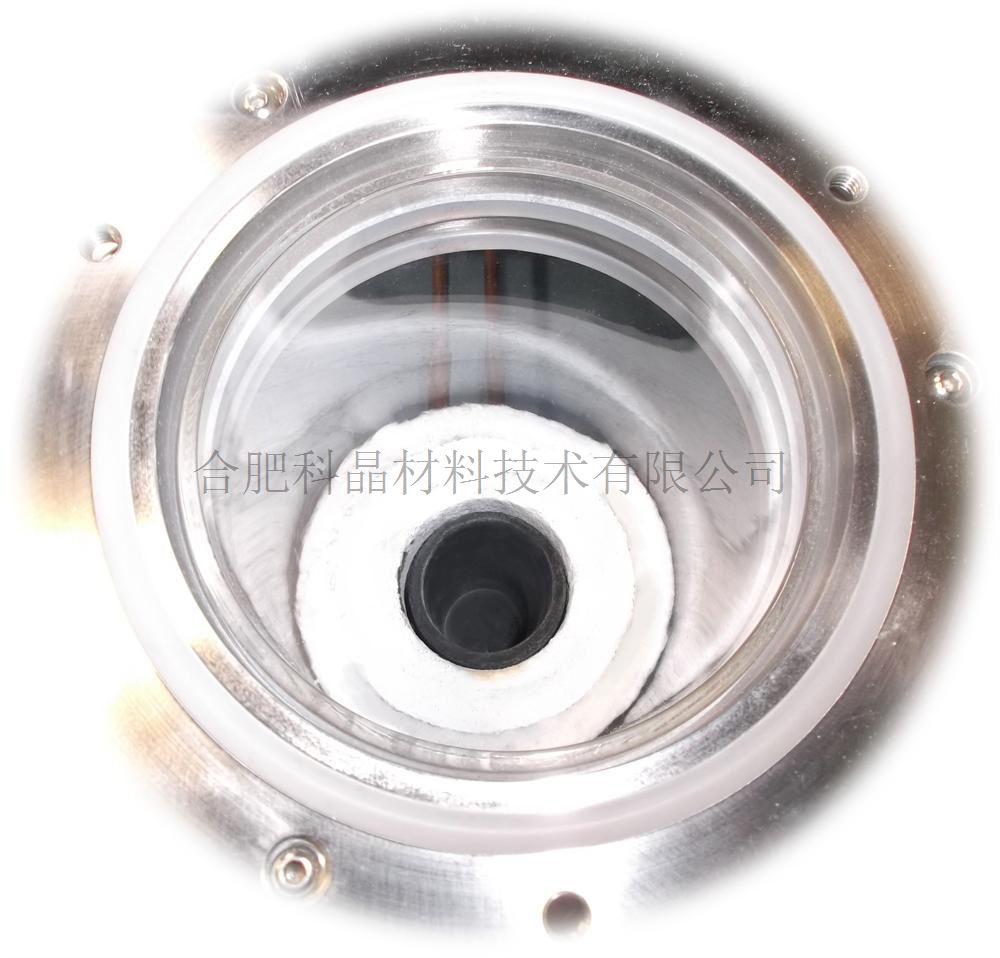

| 石墨坩堝和保溫材料 | · 高純石墨坩堝: 114 mmOD x 100 mm ID x 142mm Height, · 最大容量：樣品所占容積應該是石墨坩堝容積的2/3，可生長直徑φ2”*高度100mm以下的單晶晶體； · 保溫層：石墨坩堝外環繞三層石墨氈隔熱材料，從里到外分別為三層石墨氈，總厚度為45mm， 石墨保溫毯（可耐溫2200℃）注意: 石墨坩堝是易耗件
|

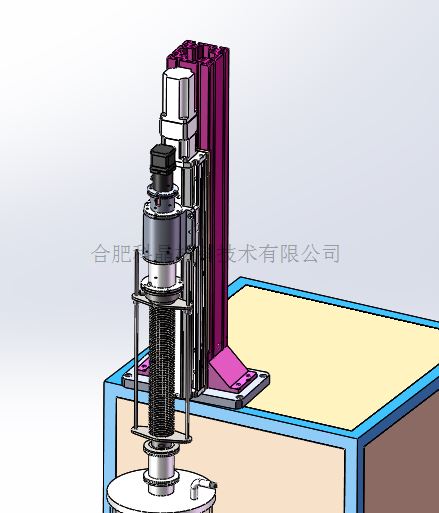

| 提拉機構 | 采用伺服電機提拉系統 （提拉速度更為均勻穩定，改善單晶生長質量） ? 提拉速度：0.8-50mm/h ? 提拉桿轉速：0.1-23r/min ? 快速升降速度：40mm/min 上部提拉密封系統，采用真空波紋管密封，可以實現在真空密封環境下進行提拉法生長晶體；
|
| 石墨坩堝旋轉系統 （選配） | · 放置物料的石墨坩堝可以根據客戶的需要，選配旋轉功能 · 坩堝旋轉速度：0.1-23 r/min（可調） · 坩堝旋轉方向與上部提拉桿旋轉方向相反 · 坩堝旋轉可以確保物料加熱過程中更加均勻 |
| 真空系統（選配） | · 機械泵：無油干泵或油泵 · 型號：nXDS15i · 理論抽氣速率：17.1 m3/h · 極限真空度：0.8 Pa（不帶負載） · 2 Pa(帶石英腔體負載狀態) · 泄露率（pa·m3/s）：＜1×10-7 · 電機功率：300W · 額定轉速：1800rpm · 外形尺寸：450×300×320（L×W×H） · 分子泵型號：FF-160/700 · 極限壓強：6×10-7 Pa（不帶負載） · 啟動時間：＜4min · 額定轉速：36000轉/分 · 冷卻方式:：風冷/水冷 · 抽氣口接口尺寸：KF40
|

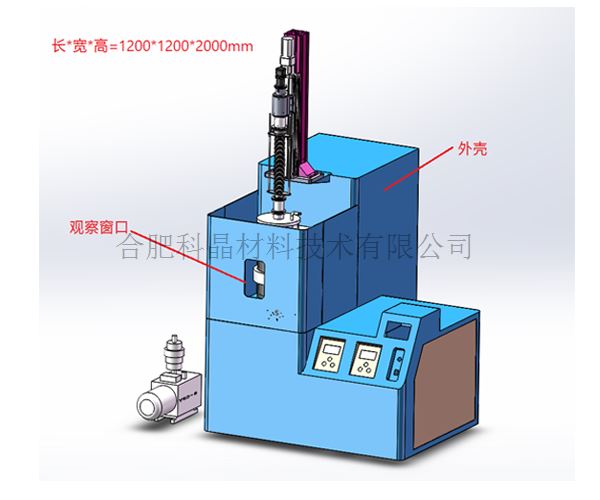

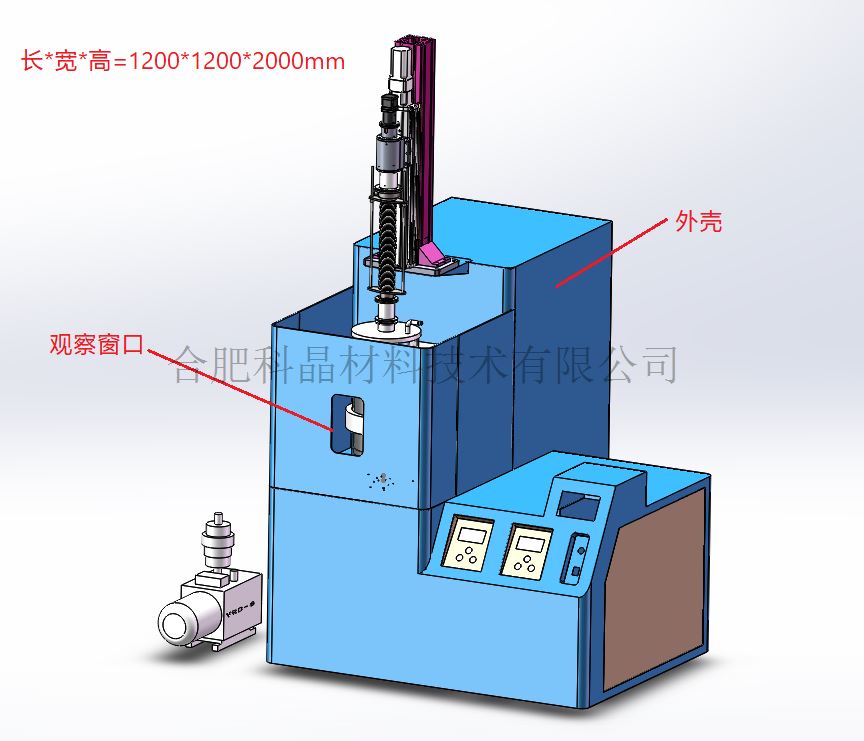

| 產品尺寸 | 設備尺寸：約長*寬*高=1200L×1200W×2000Hmm
|
| 重量 | 約200kg |
| 保質期 | 1年（不包含石英管，O型密封圈圈和加熱元件等損耗件） |
| 使用注意事項 | · 石英腔體內氣壓不可高于0.02MPa； · 由于氣瓶?jī)?nèi)部氣壓較高，所以向石英腔體內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全， 建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱， 則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體， 請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
