| 產品名稱 | ? 1200℃雙溫區開啟立式爐-OTF-1200X-4-VT-II |
| 產品提示 | 1、多種配件可選提示 2、特殊設備尺寸設備 3、科晶實驗室邀請?zhí)崾?nbsp; 4、配件妥善保管提示 |
| 產品特點 | ? 采用雙層殼體結構并帶有風冷系統 ? 爐體設計為開啟式，以方便與更換爐管 ? 采用高純氧化鋁作為爐膛材料，爐膛表面涂有美國進口高溫氧化鋁涂層可以提高加熱效率和爐膛使用壽命 ? 適合于對樣品在真空或氣氛保護環境下進行吊燒和淬火。 ? 爐體下端安裝有一移動架以方便與移動 |
| 基本參數 | ? 電壓：AC208-240，50Hz ? 最大功率： 3KW ? 溫度：長期1100℃ （1200℃＜1h） ? 建議升溫速率：≤10℃/min ? 熱偶：K型熱偶 ? 控溫精度：±1℃ 以下幾種尺寸的高純度石英管可選： ? OD：Φ50 mm×L1000mm ? OD：Φ60 mm×L1000mm ? OD：Φ80 mm×L1000mm ? OD：Φ100 mm×L1000mm ? 加熱區：加熱區長度：400mm (雙溫區200+200mm) ? 加熱元件:摻鉬鐵鉻鋁(表面涂有氧化鋯涂層，可以極大程度延長使用壽命） 溫控系統: ? 包含一款YD858P型溫度控制器 ? PID自動控溫系統 ? 智能化50段可編程控制 ? 默認DB9 PC通信連接端口 ? 通過MET認證 ? 可選購電腦溫度控制軟件(用于YD858P系列控制器)用于控制升溫曲線和導出數據。 |
| 外形尺寸 | ? 600mm（L）×600mm（W）×2000（H）（包含管子法蘭的整體尺寸） |
| 凈重 | ? 約80 kg（不包含移動爐架） |
| 質保期 | ? 一年保修，終身技術支持。 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
應用技術提示 | ·購買前請聯系我們，確定進出氣口以及閥門種類 ·石英管的長時間使用溫度＜1100℃ ·設備使用過程兩邊添加管堵，保證恒溫區和法蘭密封性 ·為了獲得更高的潔凈度和真空度，請選用石英管堵 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用?！と粜枰P(guān)閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） ? 用傳統的方法將懸掛絲剪斷，樣品墜落（圖一、二） ? 使用電磁閥使樣品墜落（圖三） ? 可將此立式爐改造為HPCVD（混合物理化學氣相沉積實驗爐）（圖四） ? 也可用此設備來對樣品進行焊接(圖五） 圖一 圖二 圖三 圖四 圖五 |
警示 | ? 爐管內氣壓不可高于0.02MPa。 ? 由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公 司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。 ? 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。 ? 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 |
密封法蘭 | 1.上端法蘭上焊有一吊環，以方便用高溫絲將樣品吊在爐管中進行燒結
2.可選：本公司生產的帶鉸鏈?zhǔn)椒ㄌm
3.多種接頭可選
| ||||||||||
真空計
| ? 可選用進口的防腐型數字式真空計進行真空度測量
| ||||||||||
真空系統 | ? 通過機械泵可達到10E-2 Torr. ? 通過分子泵泵可達到10E-5 Torr.
| ||||||||||
供氣系統 （可選） | ? 科晶公司提供各種通道浮子、質子流量計可供選擇，以實現氣體流量的精確控制。
| ||||||||||
減壓閥 | ? 可選用本公司減壓閥，以實現氣體壓力的精確控制。
| ||||||||||
高溫絲 | ? 可在本公司可以訂購高溫絲（鎳鉻合金），可達溫度1100℃
| ||||||||||

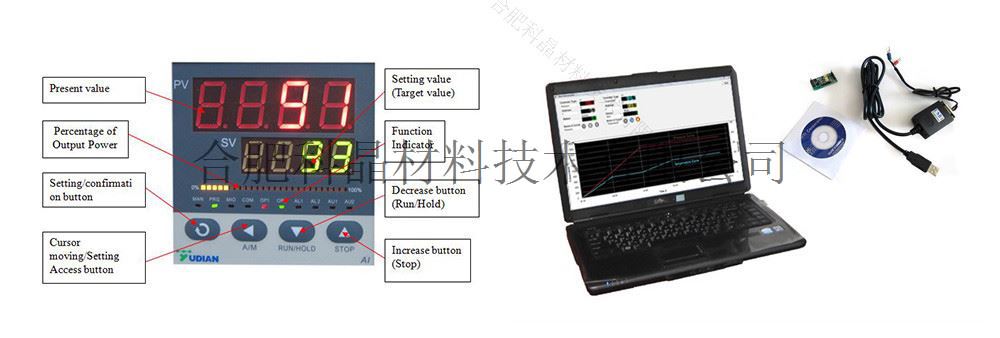

PC控制(選配） | ? 可選購電腦溫度控制軟件(用于YD518P系列控制器)用于控制升溫曲線和導出數據
|
