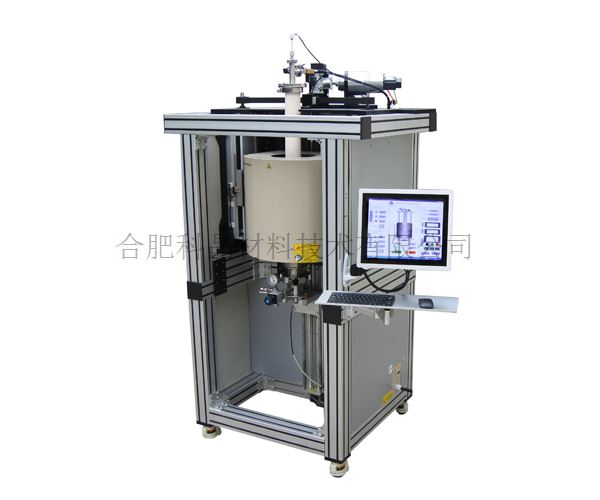

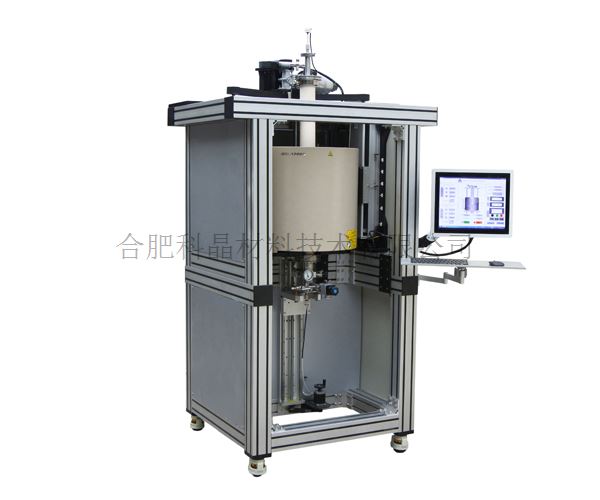

| 設備名稱 | 1650℃布里奇曼單晶生長爐--SKJ-BG1650 （2019.12.29—科晶實驗室審核） |
| 產品提示 | 科晶實驗室邀請?zhí)崾?/strong> 圖片未及時更新提示 多種配件可選提示 危險設備操作提示 |
| 主要特點 | ·具有獨立溫度測量和控制功能的三個疊加加熱模塊可以靈活地沿加熱區域的長度創建不同的溫度梯度。 ·Φ42的氧化鋁樣品臺，一熱電偶探在樣品臺底部，測其坩堝底部溫度。一根熱偶從上方插入到坩堝內部，實時監測其樣品溫度，也可測出整個爐體內的溫度分布 ·電動升降樣品臺，便于客戶放樣/取樣
|
| 基本參數 | ·工作溫度：最高1650℃(<1h)，1600℃ (連續) ·單溫區長度：200mm ·恒溫控溫精度：+/-0.1℃（歐陸表） ·加熱元件：硅鉬棒 ·最大功率：9.5KW ·熱電偶：B型熱電偶 ·設備電源：AC220V/50HZ 單相 更多參數請聯系科晶銷售部 |

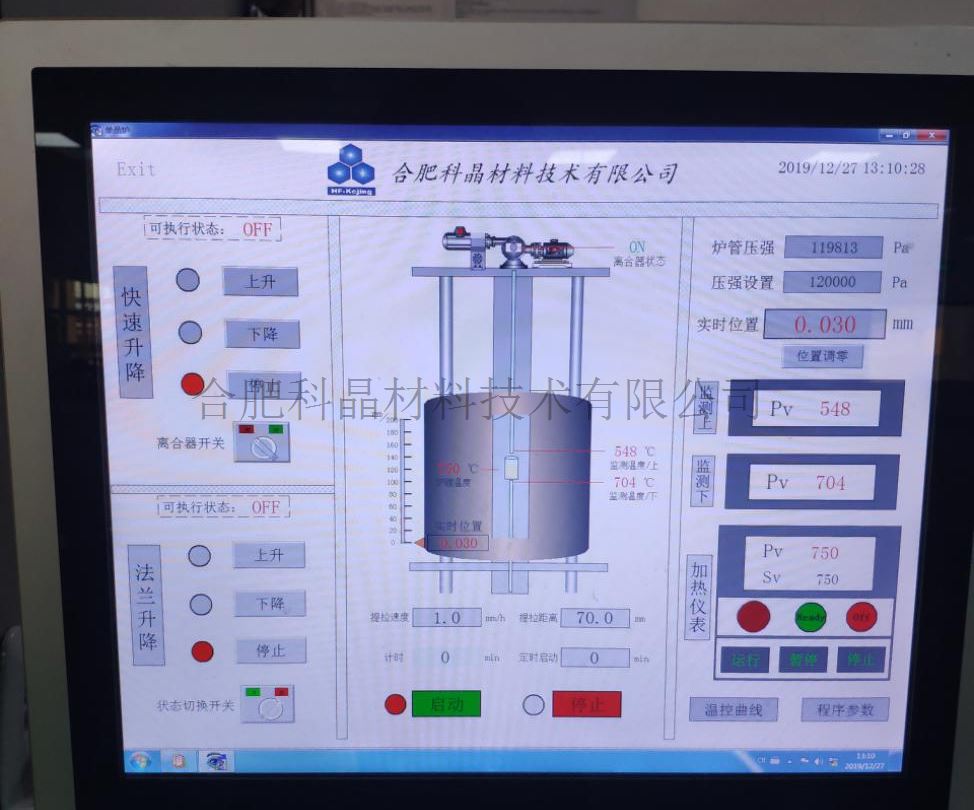

| 溫控系統 | ·采用PID方式控溫，可設置24段升降溫程序 ·帶有超溫和斷偶保護 ·采用歐陸儀表（Eurotherm），控溫精度可達：±0.1℃ ·熱電偶：B型熱偶（一熱電偶探在樣品臺底部，測其坩堝底部溫度。一根熱偶從上方插入到坩堝內部，實時監測其樣品溫度，也可測出整個爐體內的溫度分布） ·控制界面：在一觸摸屏上設置和檢測各參數，如加熱溫度，加熱速率，移動速度和移動位移等 |

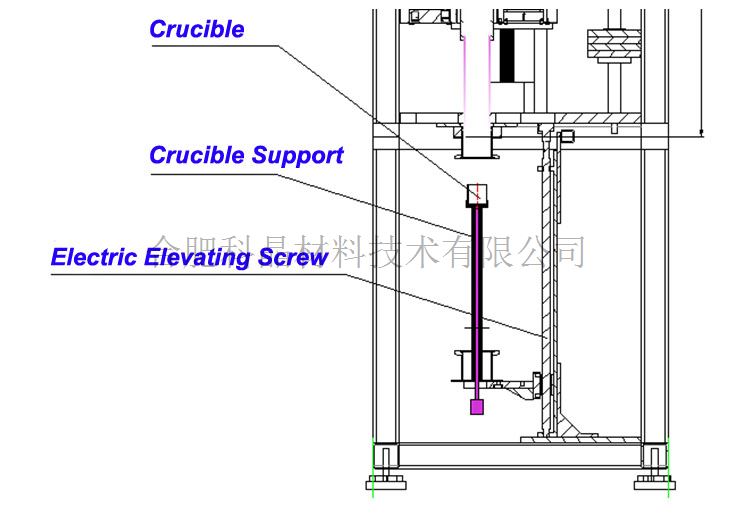

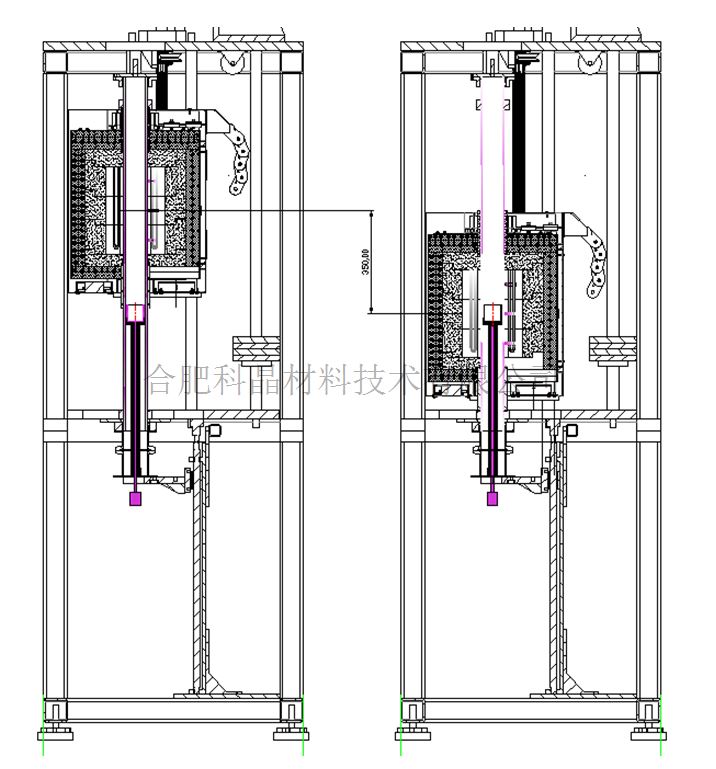

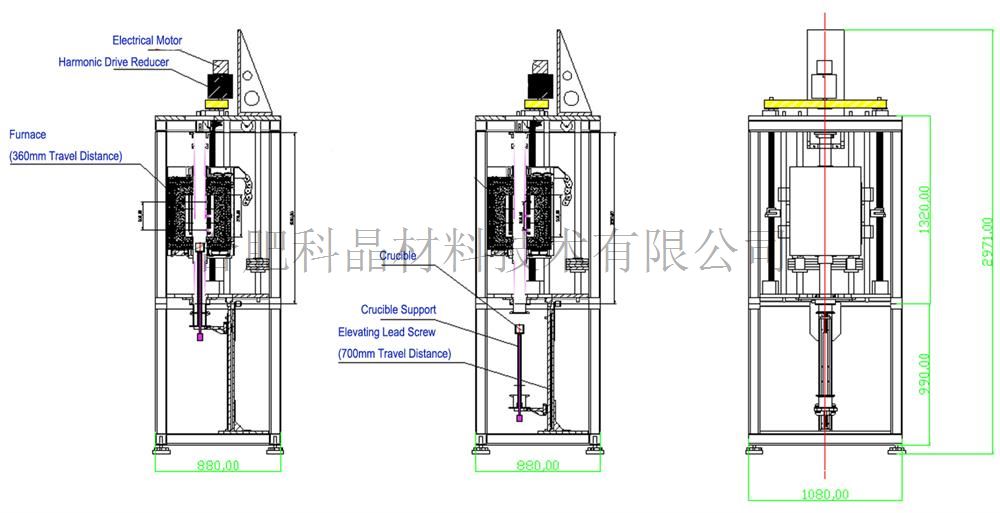

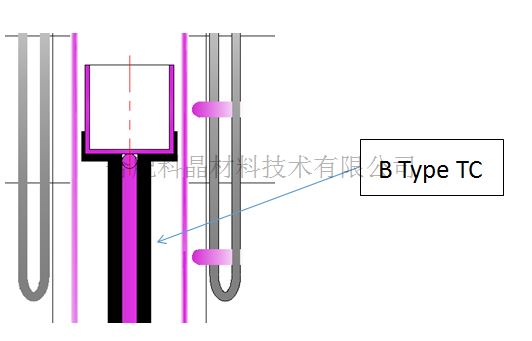

| 坩堝裝載 | ·Φ42×40mm氧化鋁樣品臺。 ·B型熱偶插入到樣品臺底部，可實時測量坩堝溫度。 ·自動樣品臺升降，便于坩堝放置/取樣。 ·最大行程700mm。
|

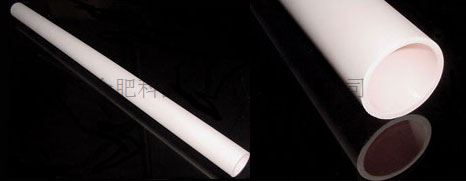

| 爐管和法蘭 | ·高純氧化鋁爐管，其尺寸問Φ60×1000mm ·配有一套不銹鋼密封法蘭，允許在真空或氣氛保護環境下進行晶體生長
|

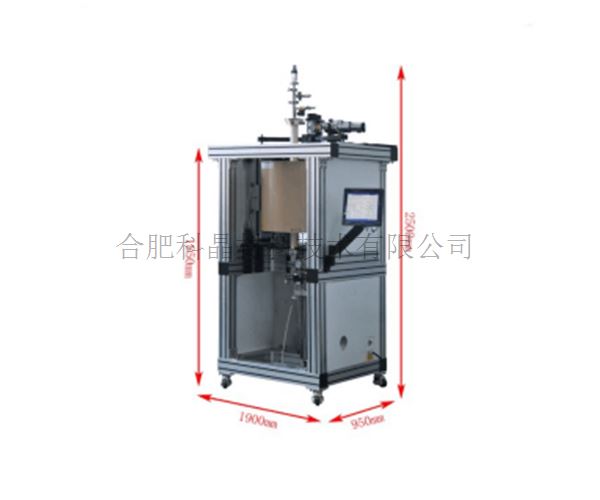

| 產品尺寸 | 長寬高：1900*950*2500mm
|
| 認證 | ·此產品已通過CE認證 證書編號：M.2021.206.C67998 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證。
|
| 質保 | 一年質保期，終生維護（不包括密封圈、加熱元件和爐管等耗材） |
應用提示 | ·不能使用存在磕碰損傷（位于坩堝上沿的微小碰損除外）、裂紋?、嚴重劃痕、內壁存在氣泡或已開裂的坩堝。 ·必須嚴格按照要求每爐拆下檢查籽晶，要求無傷痕、無裂紋。 ·鋼絲繩在保管、使用、維修、安裝過程中不能造成任何死彎角，避免運行過程中發生抖動。 ·經常觀察泵油含量，油量低于一半時應及時補油。 ·若泵油污染，應清除干凈沉淀油污，重新更換新油。 |
警示 | ·設備不要放置在不平或有震動的場所，避免引發設備不穩而傾倒的危險。 ·為保證設備及實驗安全，請安全接地并按名牌要求供電。 ·非專業人員不得拆卸、維修。 ·工作時，裝置會產生高溫，請勿觸摸，避免燙傷。 ·每次開爐后，應檢查提拉頭的鋼絲繩是否損壞（包括變硬、纏松、有嚴重毛刺），如有，應立即更換。 ·經常檢查坩堝軸冷卻水是否通暢，避免冷卻不充分而損壞坩堝軸。 |

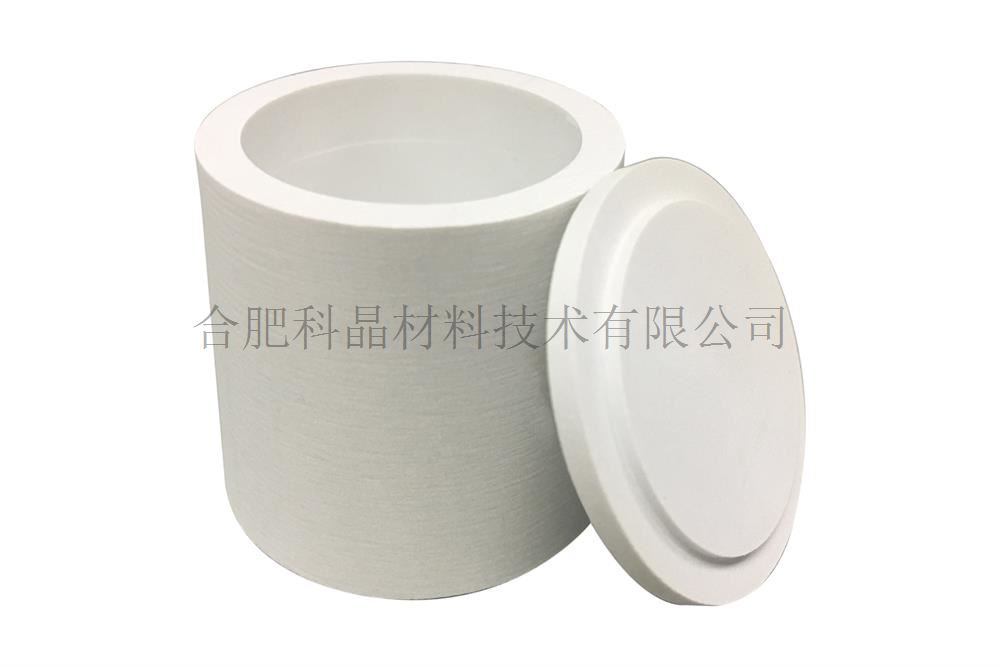

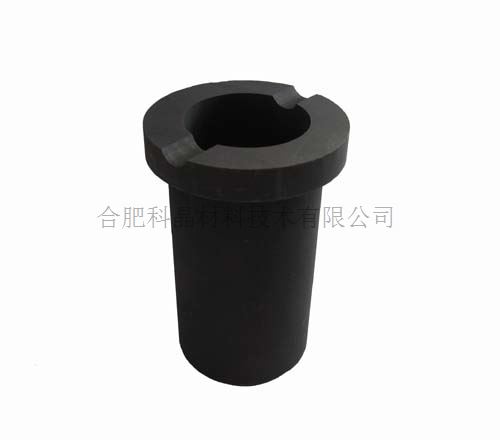

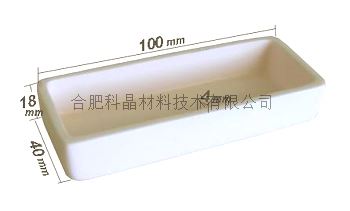

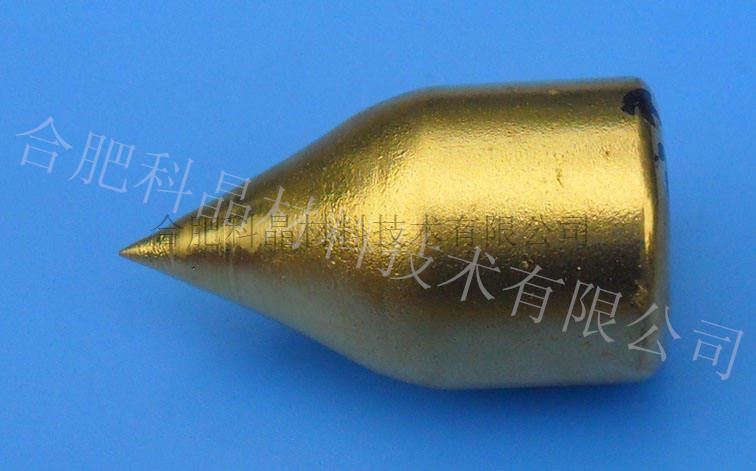

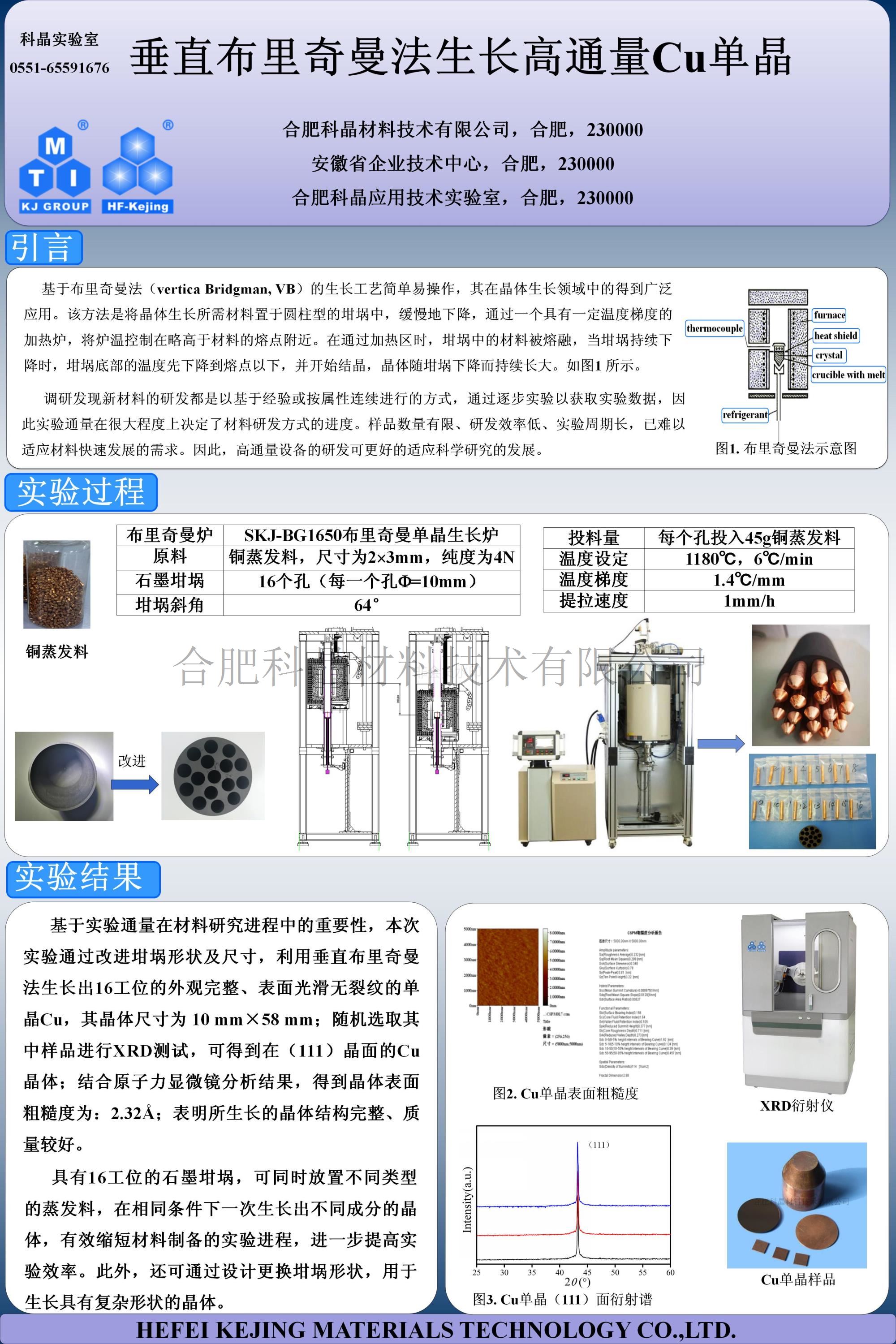

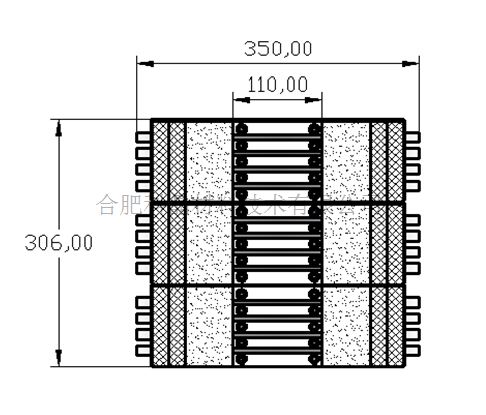

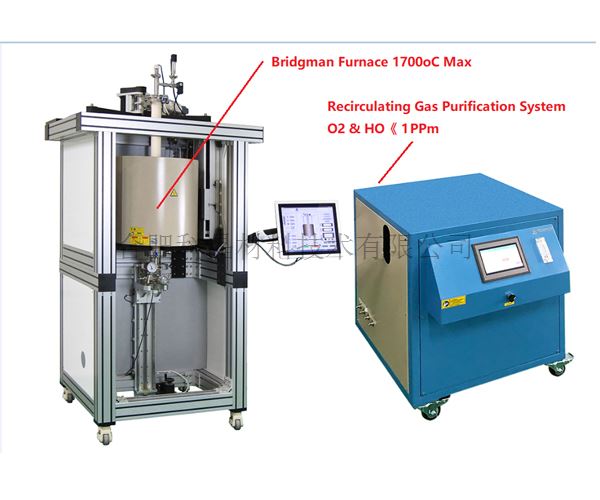

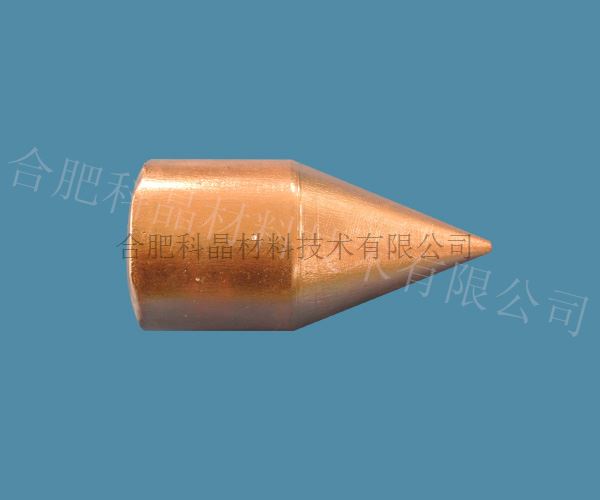

相關可選 | ·為了更好地生長單晶，可選擇旋轉樣品臺。 ·可選購各種材質的坩堝：?Al2O3、BN、石墨、氧化鋯等。（圖1、2、3、4） ·本公司用此款設備所生長晶體： Al、Ag、Au、Cu、Mg、Ni。（圖5、6、7） ·可選用真空系統配套使用： 機械泵真空度達 50 mtorr。(圖8) 分子泵真空度可達 10E-4 torr。(圖9) ·當客戶需要大的溫度梯度時，可選用三溫區爐體，采用莫來石爐管，具有較好抗熱震性。（圖10、11、12）
圖1 圖2 圖3 圖4 圖5 圖6 圖7 圖8 圖9 圖10 圖11 圖12 |
