| 設備名稱 | 液壓平衡電動對輥機-MSK-2300A （2019.12.29—科晶實驗室審核） |
||||||||||||
| 產品提示 | 1、多種配件可選提示 2、特殊設備尺寸設備 3、科晶實驗室邀請?zhí)崾?/a> 4、配件妥善保管提示 |
||||||||||||

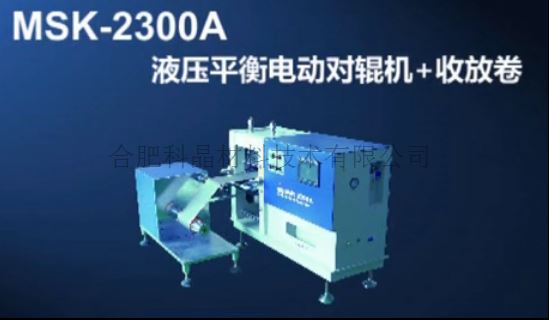

| 設備特點 | ? 美國原裝進口液壓系統，自動控制軋制壓力。 ? 整體式龍門框架，CNC精密加工，保證高精度和高穩定性。 ? 軋輥采用9Cr3M材料經熱處理表面鍍鉻制作，內外硬度高，耐磨性好。 ? 專利設計液壓平衡軋制機構，保壓穩定，橫向和縱向軋制均勻性好。 ? 斜塊式輥縫調節裝置，表顯調節。 ? 設計軋制力采集和存儲功能，可監控軋制力曲線。 ? PLC控制，HMI操作，方便易用。 ? 可選MSK-2300-RD對輥機收放卷裝置，實現卷料連續軋制。 |
||||||||||||
| 相關視頻 |

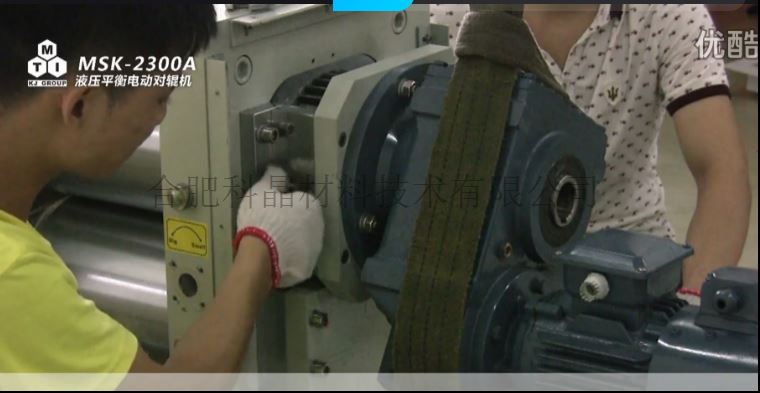

對輥機操作視頻 更換軋輥操作視頻 |
||||||||||||
| 基本參數 | ? 電源：電壓單相220VAC±10%(可定制110VAC)，頻率50Hz/60Hz，功率1.5KW，小于4Ω接地 ? 氣源：0.5-0.8MPa壓縮空氣 ? 使用環境：建議環境溫度25±3℃，濕度30~90RH，無振動和電磁干擾 ? 軋輥規格：直徑Φ196 x 330mm ? 軋輥硬度：表面硬度HRC65~70，硬度層厚度≥10mm，圓跳動好于±2μm ? 基材幅寬：≤280mm ? 軋輥材質：9Cr3M ,表面鍍硬鉻 ≥0.08MM ? 軋輥精度：圓跳動好于±2μm ? 軋制力：Max. 25T，鋰電極片推薦使用15~20T，若特殊需求聯系廠家軟件解密最大可調至50T. ? 下軋量：鋰電極片單次壓下量建議最大為20%~25%，若要更薄需多次軋制（5μm/次） ? 軋制精度：±2.5μm ? 軋輥驅動：1.5KW減速交流電機 ? 機械速度：0.5-3m /min 更多參數請聯系科晶銷售部 |
||||||||||||
| 安全配件可選 | ? 加熱部位可增加雙重超溫保護，同時監控設備溫度（圖一） ? 可選裝電源鎖和急停按鈕保護罩，防止意外觸碰。（圖二、圖三） ? 可選裝安全警示燈，提示不同工作狀態（圖四） ? 散熱風扇增設故障報警信號，發生問題及時停機并閃燈提示（圖五）
|
||||||||||||
| 外形尺寸 | L1217mm*W618mm*H935mm |
||||||||||||
| 凈重 | 約750Kg |
||||||||||||
| 質保期 | ?一年質保期，終身維護 儲存條件不當造成生銹和損壞不被保 |
科晶實驗室用此設備做了一些材料輥壓厚度的極限測試，以供您參考。
實驗材料:厚度為0.03mm的銅箔；涂上電極材料的鋁箔（厚度：0.131mm)。
實驗結論：銅箔最終可輥軋最薄厚度為0.024-0.025mm之間，涂上電池材料的鋁箔最終可輥軋最薄厚度為0.024mm，具體實驗數據如下表：
實驗數據：
實驗步驟：分別輥軋兩種材料，從材料的原始厚度逐次逐級輥壓至輥壓機零點處，在零點處輥壓時，每10、20、30、50、100次，記錄實時厚度；
（1）銅箔輥軋數據
①輥軋銅箔:前期探究過程中，由于銅箔輥軋過程中變形較小，不存在變卷，可直接在零點進行輥軋；
銅箔寬度 實時厚度 輥軋次數 | 10次 | 20次 | 30次 | 50次 | 100次 |
10mm | 0.026mm | 0.026mm | 0.0255mm | 0.0255mm | 0.025mm |
40mm | 0.0265mm | 0.026mm | 0.0255mm | 0.025mm | 0.024mm |
（2）涂上電極材料的鋁箔輥軋數據：原始厚度：0.131mm
②輥軋涂上電池材料鋁箔：由于鋁箔型變量比較大，直接從零點輥軋會存在變卷，需從鋁箔原始厚度0.130mm厚開始，每輥軋5次，間隙減少0.005mm，直至零點，再記錄數據
鋁箔寬度 實時厚度 輥軋次數 | 輥至零點 | 10次 | 20次 | 30次 | 50次 | 100次 |
10mm | 0.047mm | 0.043mm | 0.040mm | 0.039mm | 0.036mm | 0.031mm |
40mm | 0.044mm | 0.038mm | 0.034mm | 0.033mm | 0.031mm | 0.024mm |
備注：以上數據僅供參考，更多數據請聯系科晶實驗室
應用技術提示 | ·每次使用后必須用仔細清潔滾筒表面。 ·由于軋制材料不同回彈率的影響也不同，在您軋制過程中，百分表的指示僅供您參考，在您每次軋制好材料之后，還需要用千分尺或其他測厚儀測量所軋制材料的厚度是否達到您的要求。 ·不能一次將樣品輥壓到所要求的厚度，要經過多次輥壓逐步減小其厚度，以防止樣品開裂，達不到實驗效果。（注：由于回彈的影響，每次減薄厚度需要來回軋制8-10次才可）。
|
警示 | ·禁止機器未固定時使用。 ·禁止機器在運行時打開防護罩。 ·禁止一邊壓片，一邊調節機器間隙。 ·操作人員應仔細閱讀使用說明書，方可操作設備。 ·為了延長滾筒軸承的使用壽命，建議定期使用防銹油。 ·每次使用都要清潔滾筒表面，不使用時及時清洗和用防銹油，以免腐蝕 ·禁止在任何危險場所使用此設備，特別是禁止在I類環境（易燃?xì)怏w和蒸氣）中使用。 ·運轉滾筒時，請勿觸摸機器滾動部分的表面。 ·無人看守時請關機，防止出現安全問題。 |

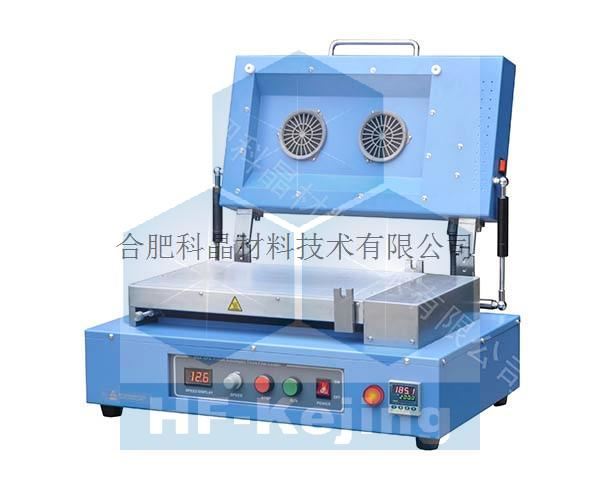

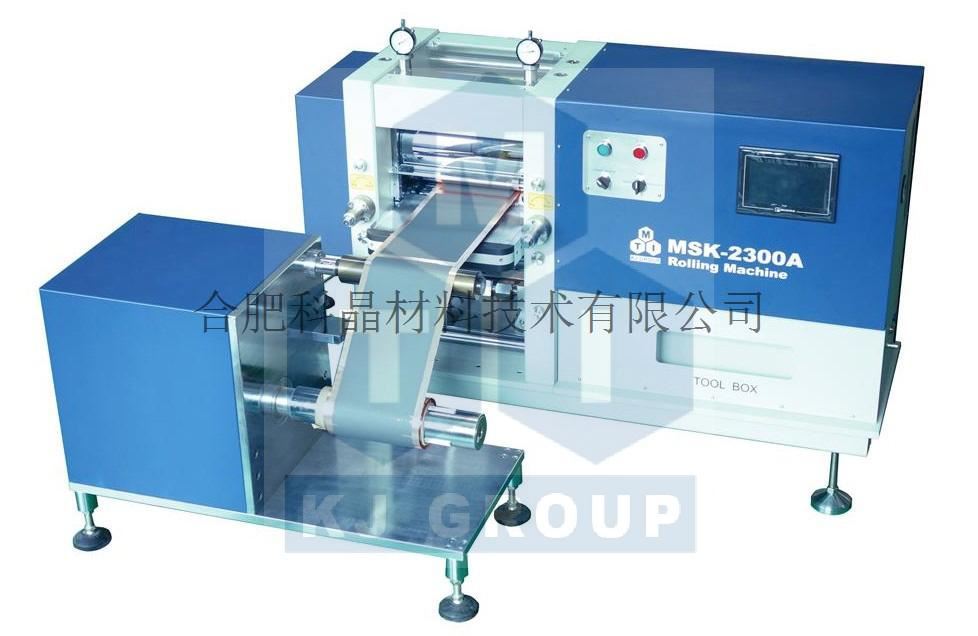

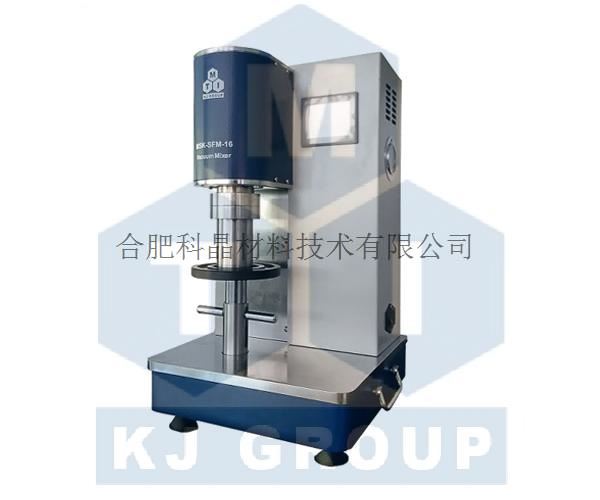

相關可選 | ·合肥科晶提供各種電池粉料和粘結劑（圖1） ·可選購高速三維擺震球磨機--MSK-SFM-3對樣品球磨使粒徑更小（圖2） ·可選購小型雙槳行星式真空攪拌機--MSK-SFM-16制作電池漿料（圖3） ·可選購底部加熱型流延涂覆機MSK-AFA-H200A制作電池極片（圖4） ·可選購手動紐扣電池切片機--T07來切割電池極片（圖5） ·MSK-2300-RD系統可以與輥壓機集成在一起，可以自動退繞和輥壓后卷繞（圖6）
圖1 圖2 圖3
圖4 圖5 圖6 |
