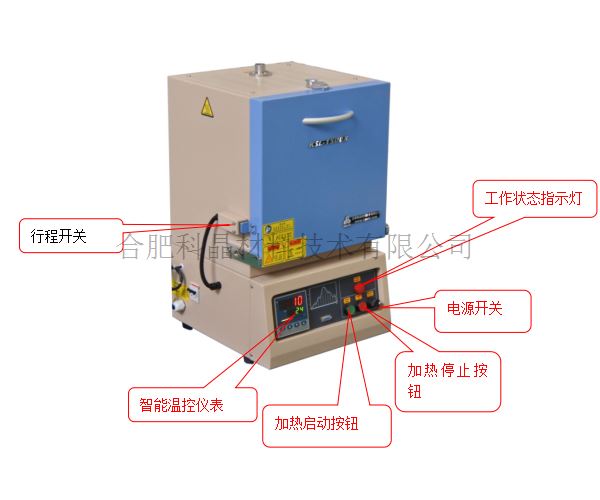

| 設(shè)備名稱 | 1100℃迷你箱式爐(1.3L，爐腔尺寸130*100*100mm)--KSL-1100X-S |
||||||||||
| 產(chǎn)品提示 | 1.多種配件可選提示 2.科晶實驗室邀請?zhí)崾?/strong> 3.配件妥善保管提示 |
||||||||||
| 主要特點 | ·體積小、重量輕、節(jié)能，可置于手套箱和通風(fēng)柜內(nèi)操作 ·爐膛材料采用高純氧化鋁纖維，能很大程度減少能量損失 ·爐膛表面涂有美國進口高溫氧化鋁涂層可以提高加熱效率和使用壽命 ·下拉式爐門結(jié)構(gòu)，方便放樣取品 ·爐膛帶有通氣口，可在惰性氣氛下使用 ·注意：如需放置手套箱內(nèi)，請與銷售人員提前聯(lián)系，需要進行電氣改造 |
||||||||||

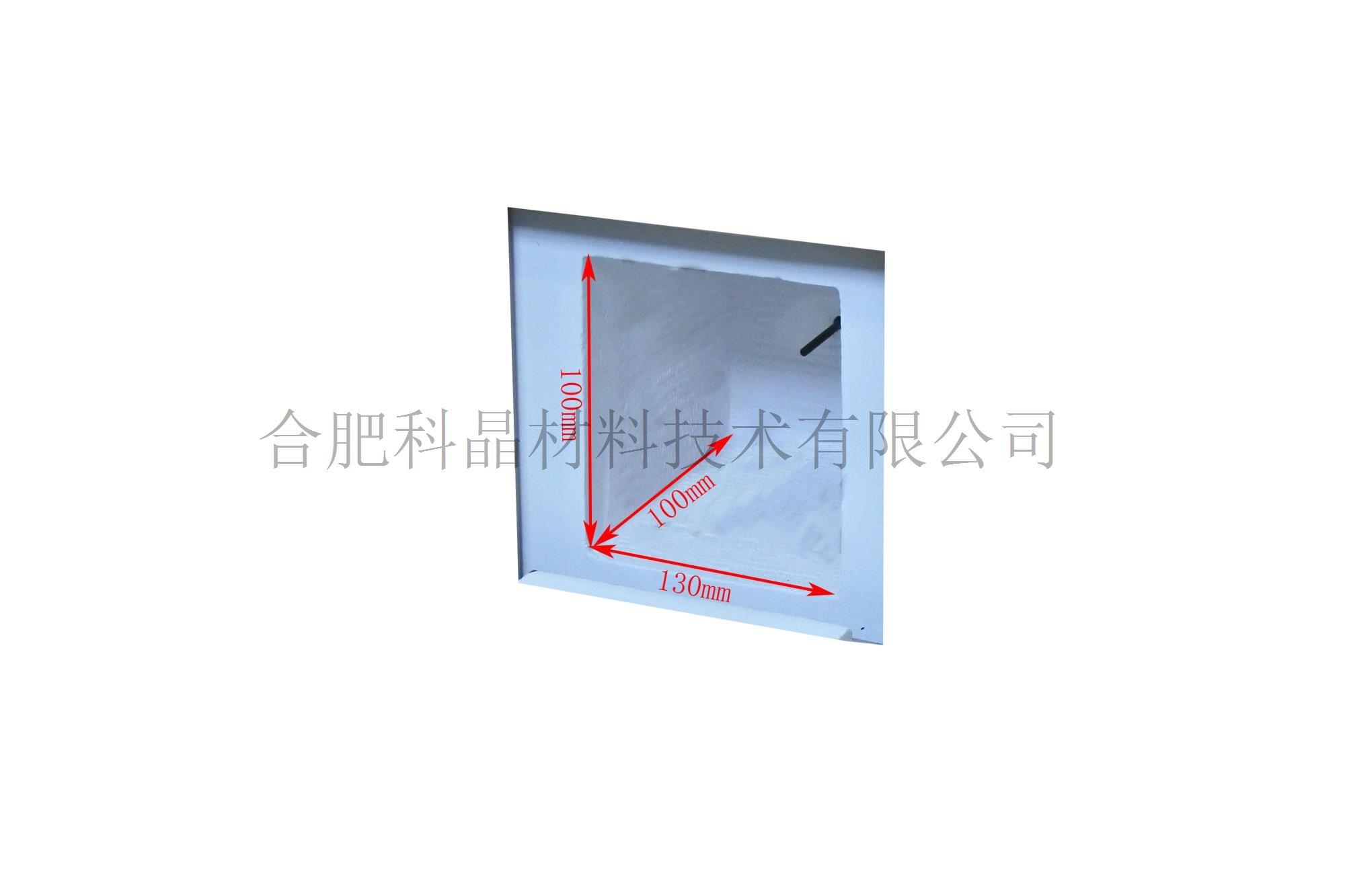

| 開放式電阻絲爐襯（可選） | 特點：升溫速率高 工作溫度高 ·電源：AC220V/50HZ ·額定功率：1.2KW ·加熱區(qū)尺寸：130長*100寬*100mm高 ·溫度：最高使用溫度：1100度（≤30min） 工作溫度：1000度 ·升溫速率：≤10度/min ·加熱元件：電阻絲（摻鉬鐵鉻鋁合金） 更多參數(shù)請聯(lián)系我們 |
||||||||||
| 埋入式電阻絲爐襯（可選） | 特點：低污染，抗腐蝕
·電源：AC220V/50HZ ·額定功率：1.2KW ·加熱區(qū)尺寸：130長*100寬*100mm高 ·溫度：最高使用溫度：1000度（≤30min） 工作溫度：900度 ·升溫速率：≤10度/min（建議升溫速率，有利于設(shè)備的使用壽命） ·加熱元件：電阻絲（摻鉬鐵鉻鋁合金） |
||||||||||
| 工作原理 | 加熱爐利用電流使?fàn)t內(nèi)加熱元件發(fā)熱，采用固態(tài)繼電器進行電路控制， 采用溫度傳感器（熱電偶）檢測爐內(nèi)溫度，熱電偶檢測到的溫度反饋到控溫儀表。 智能控溫儀可設(shè)置升溫過程（升溫速度），儀表采集到熱電偶反饋的爐內(nèi)溫度信號， 會通過PID調(diào)節(jié)輸出合適的電壓信號，固態(tài)繼電器接收到儀表的輸出信號，控制自身的通斷 時間從而達到調(diào)節(jié)爐內(nèi)溫度穩(wěn)定的目的，使得高溫爐按照控溫儀設(shè)置好的升溫過程進行升溫。 |
||||||||||

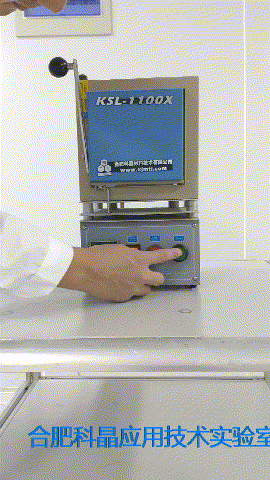

| 相關(guān)視頻 |
|
||||||||||

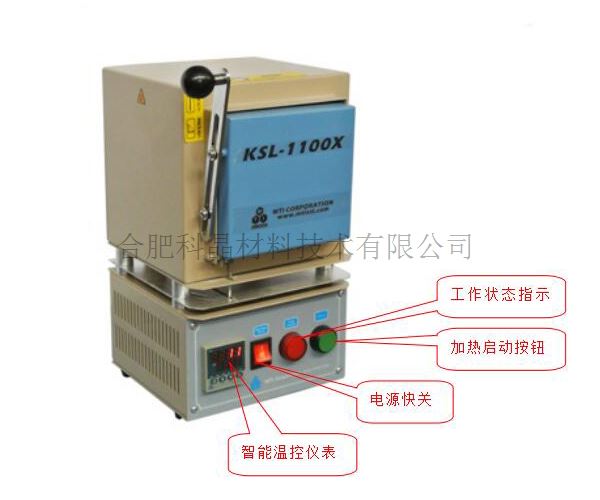

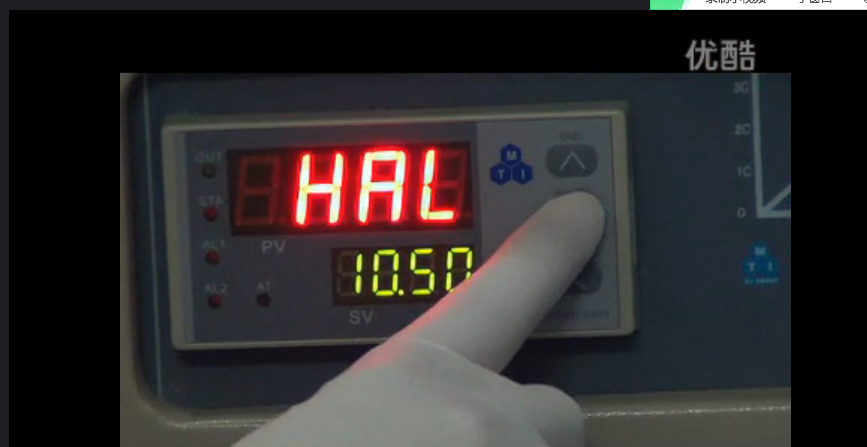

| 溫控系統(tǒng) | ·智能控溫儀 ·50段程序控溫 ·熱電偶采用K型熱電偶 ·控溫精度：±1℃ |
||||||||||
| 產(chǎn)品在線展示 |
|
||||||||||

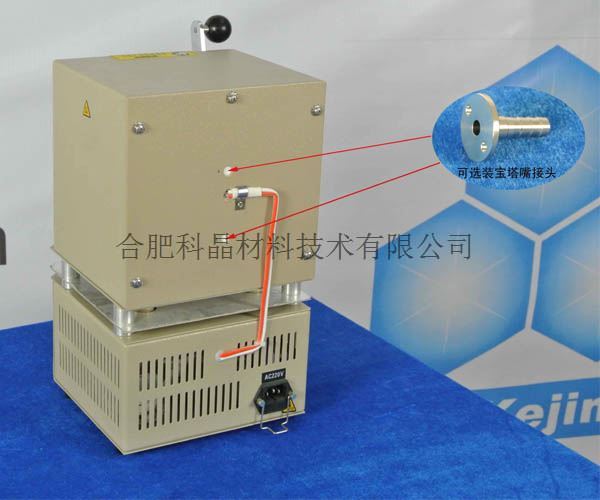

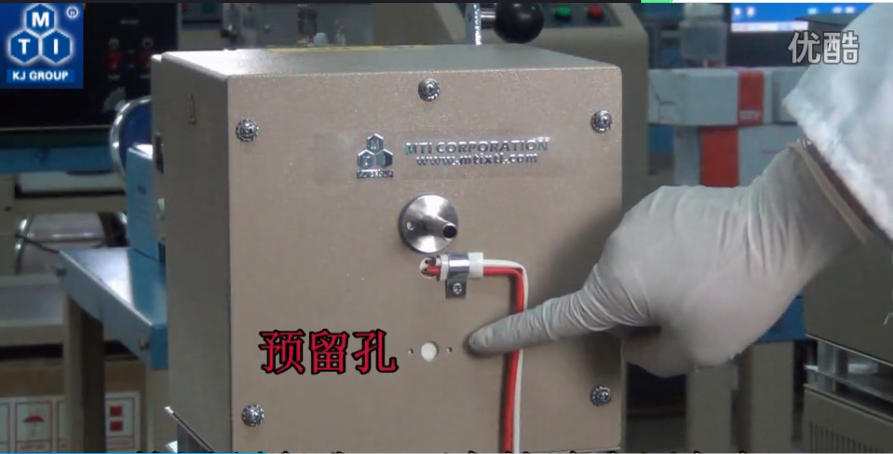

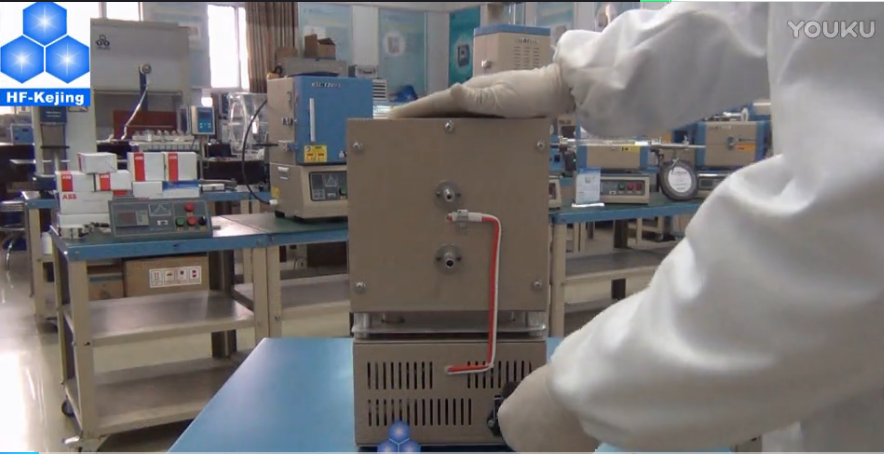

| 氣氛 | 帶進氣口，進氣口為φ6的寶塔嘴接口 出氣口，出氣口為φ6的寶塔嘴接口 |
||||||||||

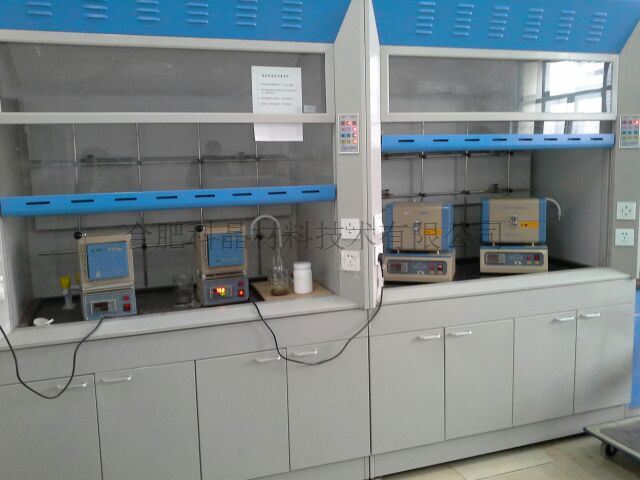

| 可配套手套箱和通風(fēng)柜使用 |
|
||||||||||

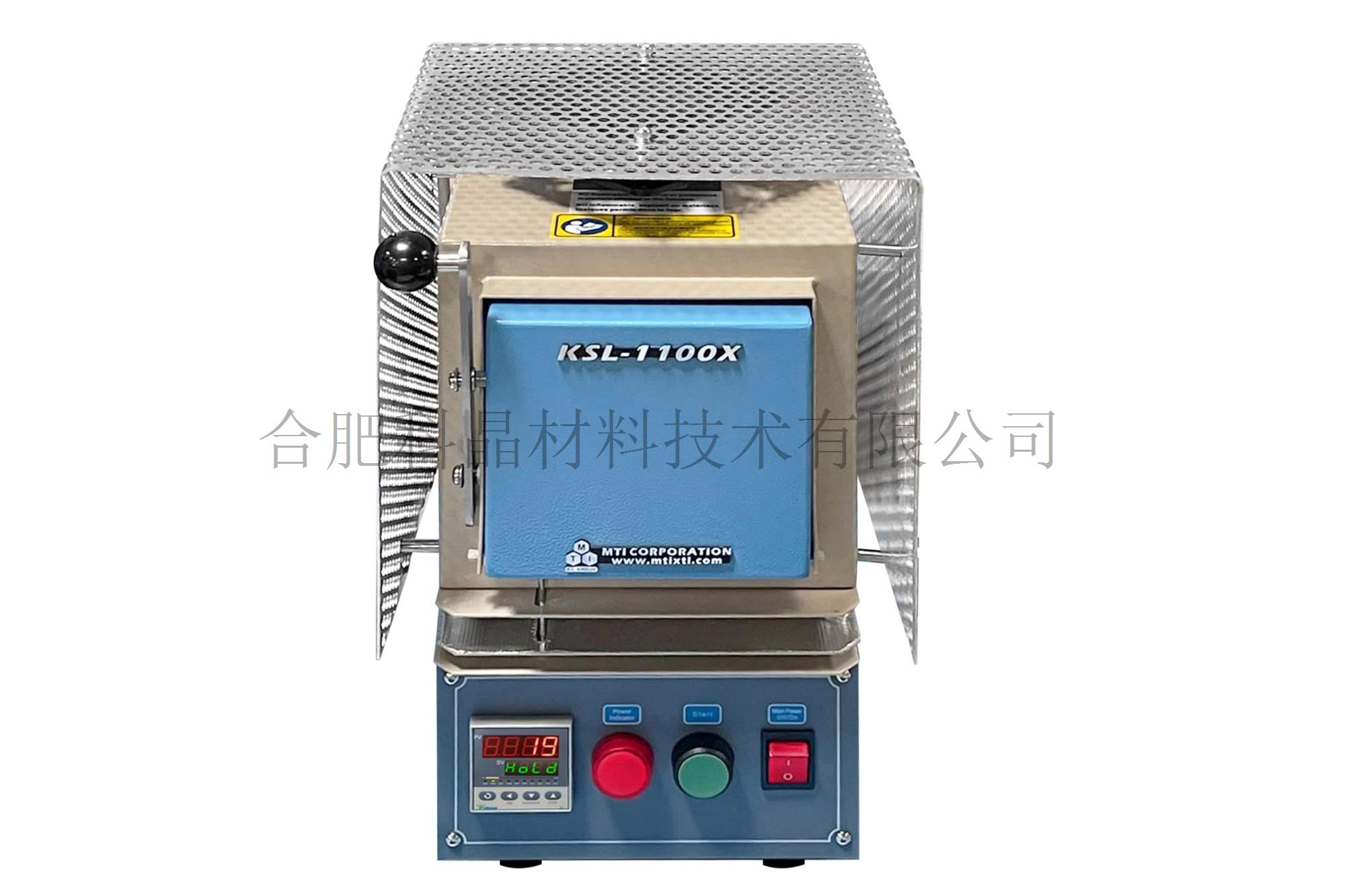

| 安全配件可選 |
可外加一層防護罩，有需要聯(lián)系銷售人員溝通詳情。 |
||||||||||

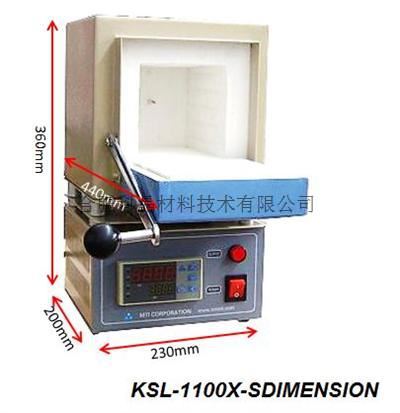

| 外型尺寸 | 不開啟：230長*200寬*360mm高
|
||||||||||

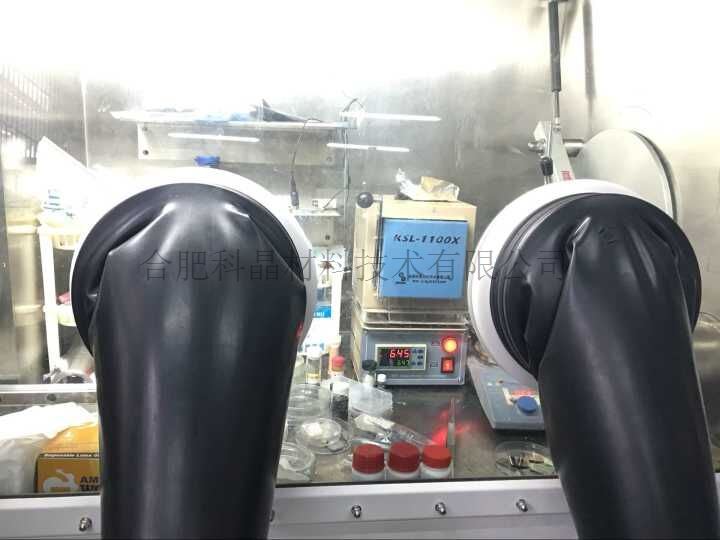

| 應(yīng)用提示 | 因占地面積小、重量輕、功率要求低，可置于手套箱內(nèi)操作，點擊圖片查看不同應(yīng)用場景。
|
||||||||||
| 重量 | 約9Kg |
||||||||||
| 質(zhì)保期 | 1年（不包含墊塊、加熱元件等損耗件） |
||||||||||
| 認證 | ·此產(chǎn)品已通過CE認證 證書編號： M.2021.206.C68000 ·若客戶出認證費用，本公司保證單臺設(shè)備通過德國TUV認證或CAS認證
|

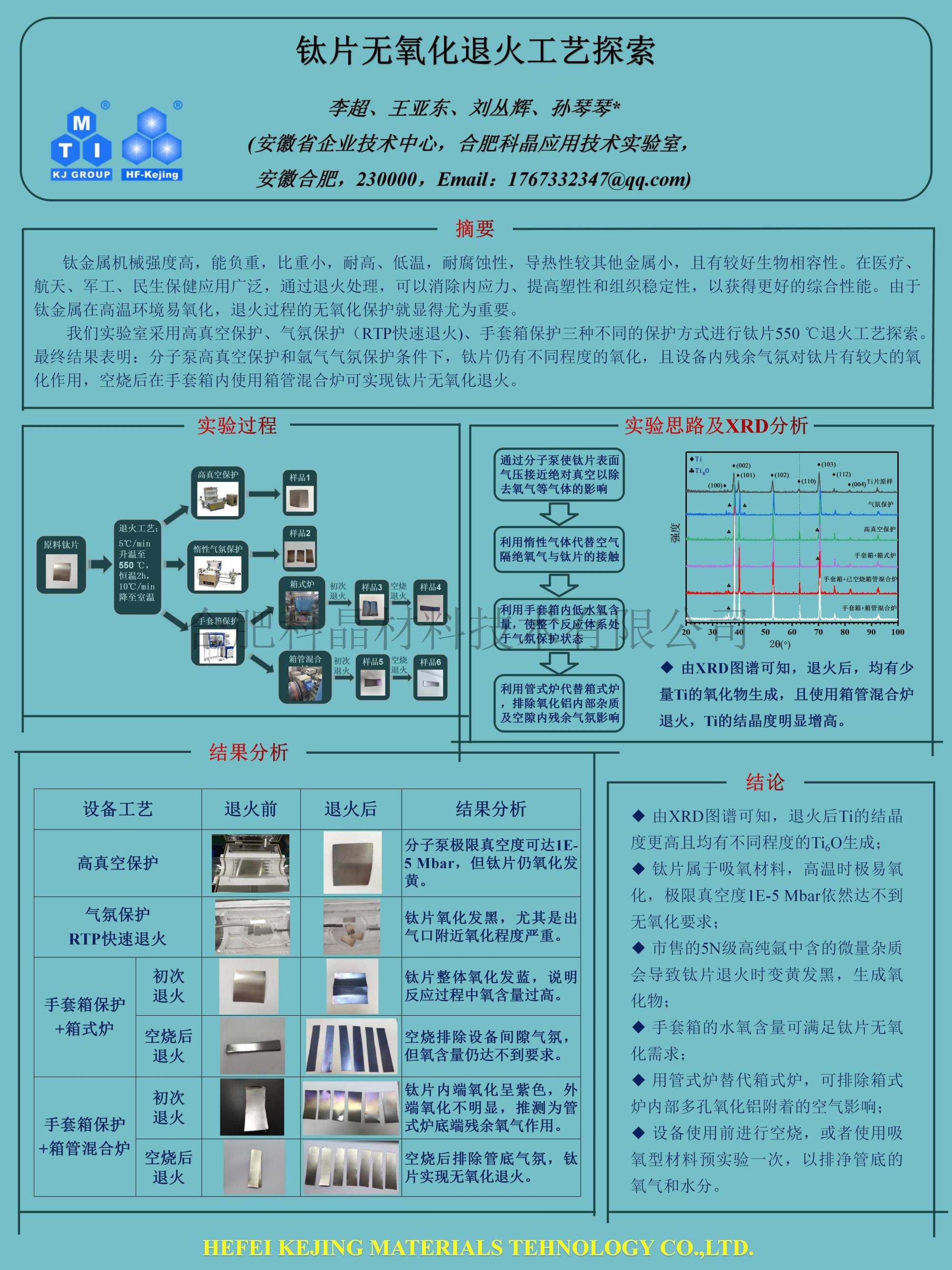

科晶實驗室使用此設(shè)備做了一系列不銹鋼退火實驗，以下數(shù)據(jù)僅供您參考。
原始物料：不銹鋼
結(jié)論：手套箱+小型箱式爐可實現(xiàn)不銹鋼無氧化退火。
若有疑問或需要更多數(shù)據(jù)請聯(lián)系科晶實驗室
實驗結(jié)果 | 退火前 | 退火后 |
1.使用手套箱保護高溫退火成功 | 手套箱+箱式爐/不銹鋼

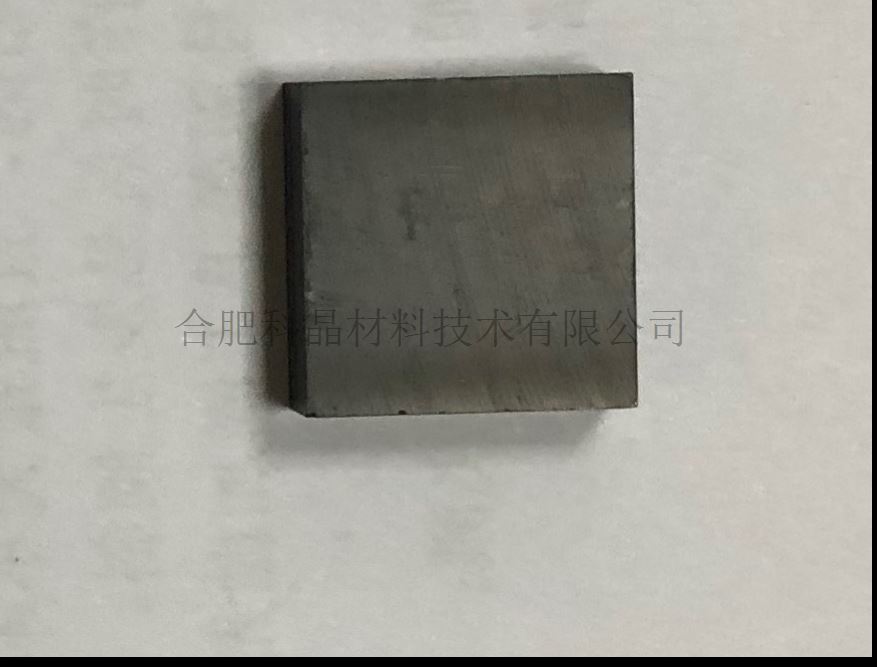

| 初次使用手套箱，表面均勻氧化 更換手套箱后，無氧化現(xiàn)象 |

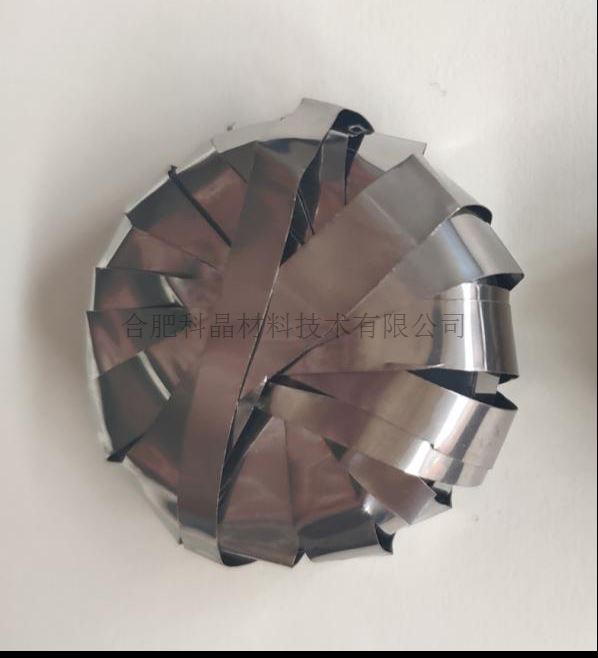

2.氣氛保護發(fā)生氧化，吸氧材料包裹生成合金 | 氣氛管式爐/不銹鋼+鈦箔

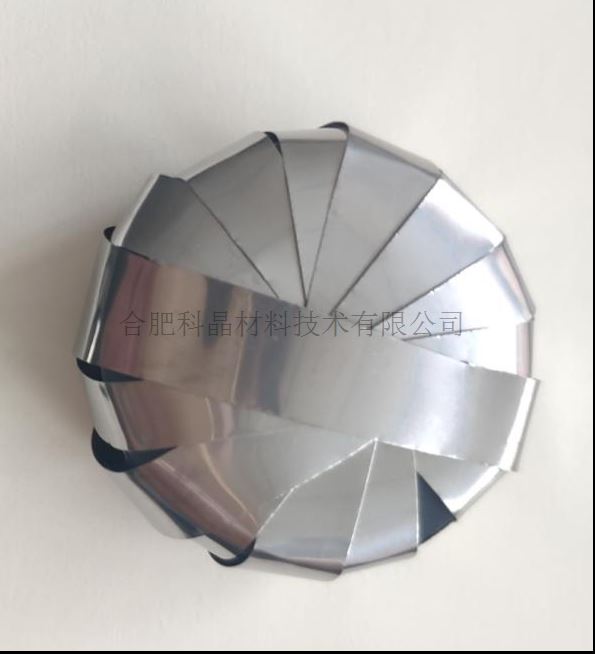

不銹鋼 不銹鋼包鈦 | 不銹鋼 / 不銹鋼包鈦 生成鈦鐵合金 |
3.使用氧化鋁坩堝隔斷鈦鐵接觸，氧化嚴重 | 真空/氣氛管式爐/不銹鋼+鈦箔
| 氣氛 真空 |
4.使用石英坩堝代替氧化鋁，仍然發(fā)生氧化 | 真空/氣氛管式爐/不銹鋼+鈦箔
| 真空 氣氛 真空 氣氛氧化發(fā)黑 |
5.使用鈦箔絲過濾氬氣，氧化程度明顯降低
| 氣氛/真空/不銹鋼坩堝隔斷包鈦+鈦箔絲
|
氣氛，邊角氧化發(fā)藍 真空，輕微氧化 |
應(yīng)用提示 | ·置于手套箱內(nèi)高溫使用時，應(yīng)連接水冷，避免溫度過高，損壞設(shè)備。 ·手套箱內(nèi)操作不便，可先設(shè)定升溫程序在放入手套箱內(nèi)。 ·在手套箱內(nèi)使用時，可先打開爐門，循環(huán)12h以上，或提前空燒一次，以排除設(shè)備內(nèi)部及縫隙中殘存的氣體。 |
警示 | ·禁止向爐內(nèi)通入有毒或爆炸性氣體，如需通氣體請選用管式爐。 ·在長期使用后耐火材料的表面可能出現(xiàn)小裂紋。這是屬于正常的現(xiàn)象，不影響正常使用，裂紋可以用氧化鋁涂層修補。 ·你應(yīng)將樣品放入坩堝中。請不要直接將樣品放在爐底耐火材料表面。 · 設(shè)備升溫速率請穩(wěn)定在10℃/min以下，第一次使用時請在5℃/min的速率下在300℃ 500℃和800℃分別恒溫3h，以揮發(fā)爐內(nèi)原有的有機物和釋放保溫材料的應(yīng)力和電阻絲的內(nèi)應(yīng)力。 · 保溫材料一般為氧化鋁纖維制品，氣孔率大，速率在20℃/min以上會出現(xiàn)裂紋，一半為表面開裂并不影響使用，請注意爐膛的溫度變化速率，采用低升溫速率和程序降溫，避免400℃開啟爐膛，如降溫是在高于400℃直接按下紅色STOP按鈕，或者在300℃開啟爐膛等操作，該系列操作都會造成爐膛的開裂減少使用壽命。 ·設(shè)備溫度在500度以上時不要直接關(guān)掉設(shè)備電源，有造成爐膛開裂以及設(shè)備內(nèi)部線路溫度過高而引發(fā)火災(zāi)的危險。 ·高溫爐加熱元件采用合金電阻絲，電阻絲在燒結(jié)第一次后晶粒變大，脆性加大，避免用硬物撞擊。 ·電阻絲可使用在絕大多數(shù)的氣氛，如氧化 還原 中性 惰性，但氯 硫 未裂解氨等對其壽命存在很高的影響，在這里不建議，（管式爐可通入允許內(nèi)的氣氛并有良好的密封隔絕性能，KSL-1100X-S為開放型馬弗爐，沒有密封性能，在通入對人體不適的氣源和易爆等危險氣源時，注意使用通風(fēng)柜等隔離裝置，） ·注意燒結(jié)物料的是否會有飛濺的金屬溶液，鹽霧等揮發(fā)飛濺物質(zhì)，可能損壞加熱元件。 注：上述操作失誤而造成的損失不在本公司的保修范圍內(nèi)，公司售后維修會收取相應(yīng)的費用。 |

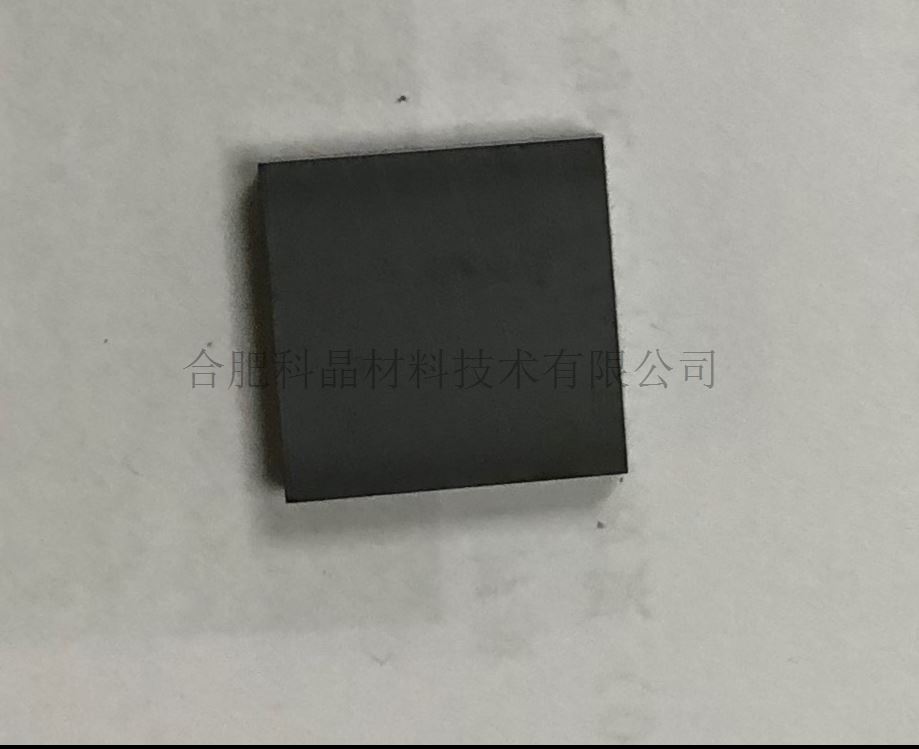

相關(guān)可選 | ·可選購合肥科晶的手套箱配套使用(圖1)。 ·可選用坩堝(圖2、3、4) ·可選購合肥科晶的循環(huán)水冷機配套使用(圖5)。
圖1 圖2 圖3 圖4 圖5 |
Copyright © 2019 合肥科晶材料技術(shù)有限公司 版權(quán)所有 皖I(lǐng)CP備09007391號-1
皖公網(wǎng)安備 34012302000974號
查看誠信檔案
