| 名稱 | 1100℃雙溫區大口徑管式爐（6,8.5，11英寸管徑）GSL-1100X-XX-S2 |
||||||
| 設備型號 |
|
||||||
| 高純石英管尺寸 |
|
||||||

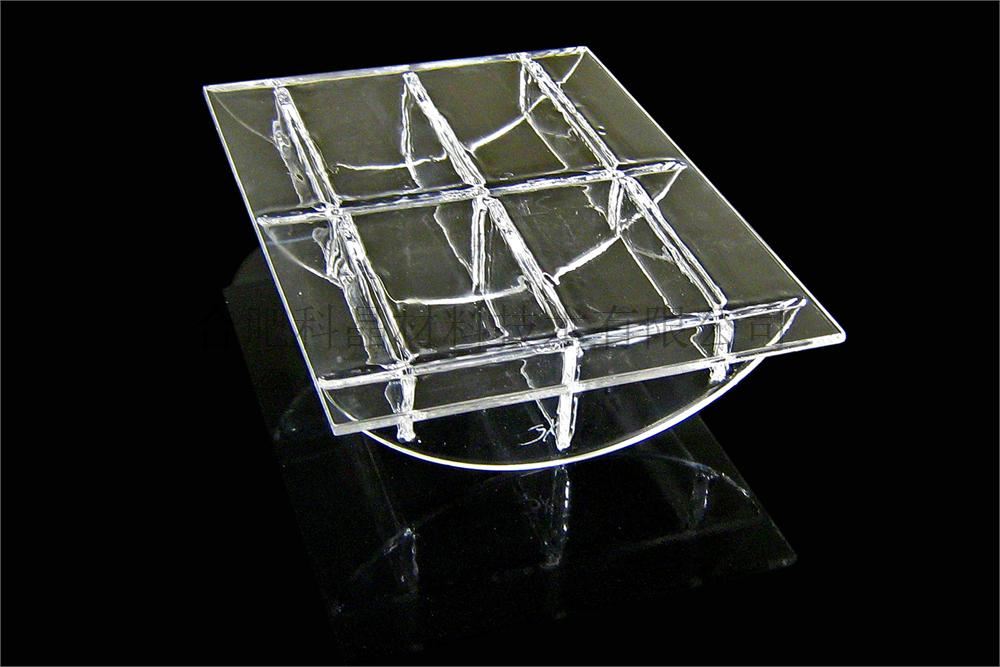

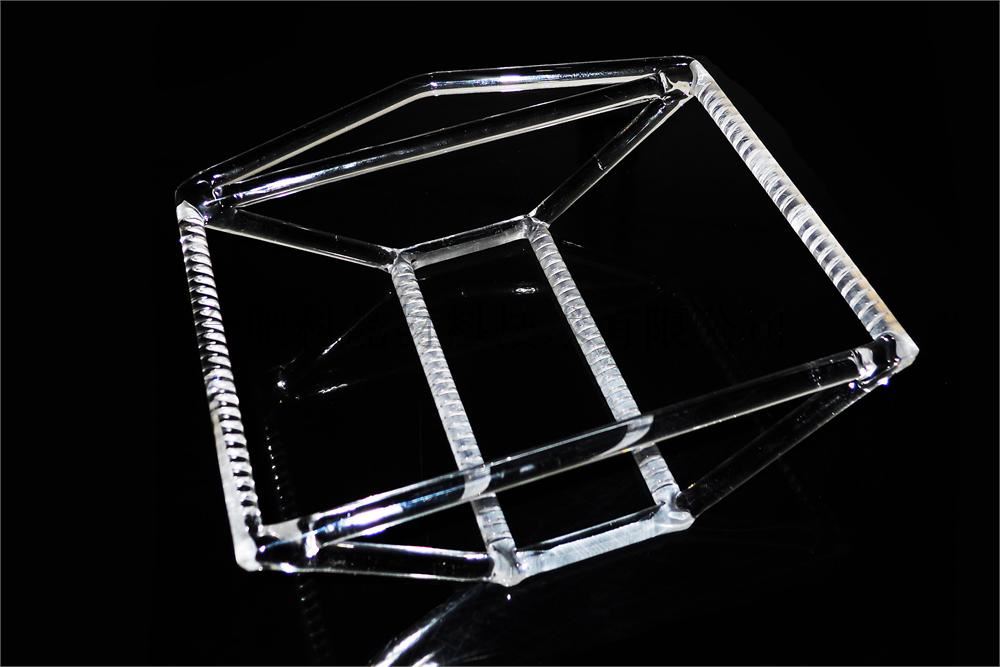

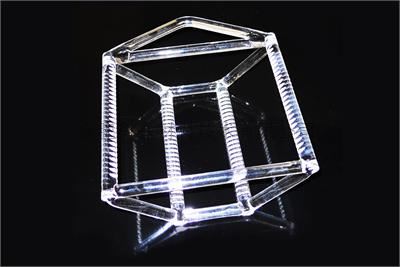

| 石英舟（可選）最大可兼容8”直徑基片 |
|
||||||
| 基本參數 | 熱偶：K型熱偶 建議升溫速率：≤10℃/min 溫度：1000℃ （1100℃＜1h） 電源：AC220，50Hz 最大8KW |
||||||
| 加熱區 | 規格1：加熱區長度：600mm 雙溫區：300mm+300mm 規格2：加熱區長度：900mm 雙溫區：450mm+450mm |
||||||

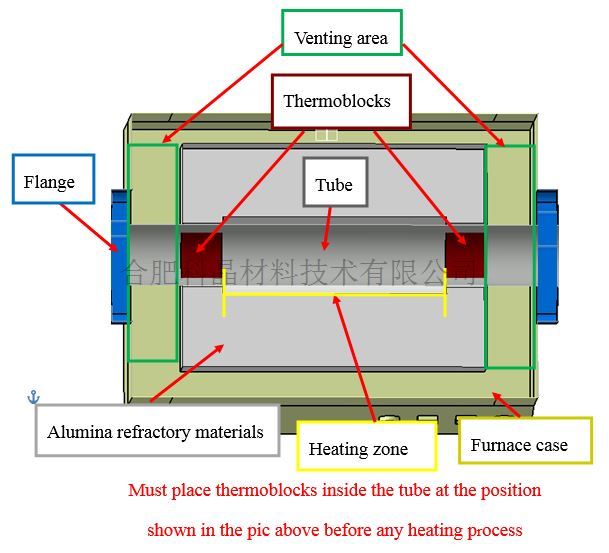

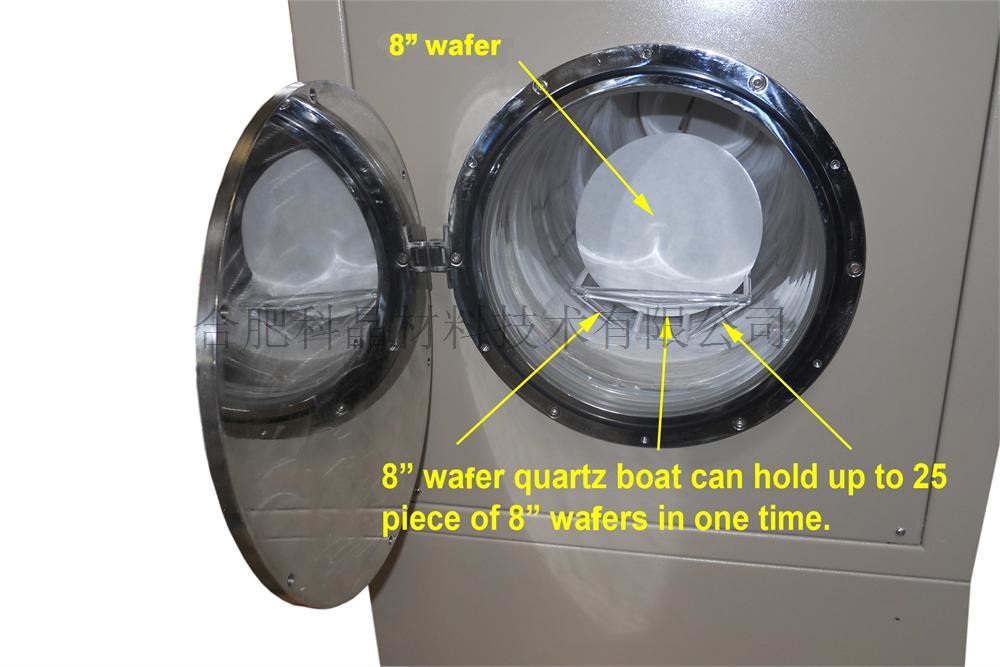

| 爐體結構 | ·采用雙層殼體結構，并帶有風冷系統 ·設備中配有2個氧化鋁管堵，設備使用時必須把管堵塞入到爐管兩端（保證恒溫區和密封圈的密封性）（點擊圖片查看詳細資料） ·高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） ·該爐可作為退火或擴散爐，最大可用于8”晶片放在對應石英舟中
|
||||||
| 加熱元件 | 摻鉬鐵鉻鋁(表面涂有氧化鋯涂層，可以極大程度延長使用壽命） |
||||||

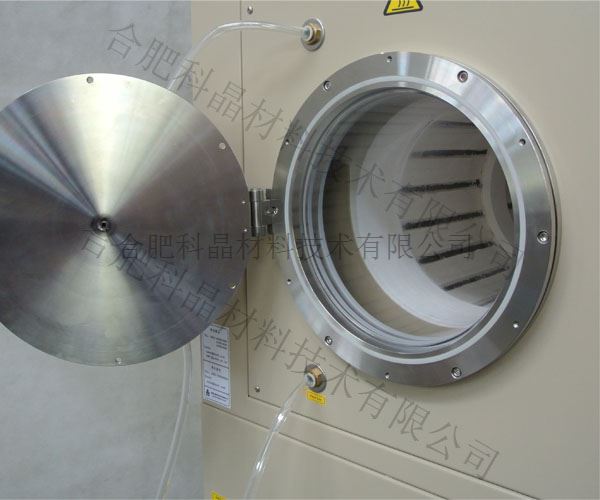

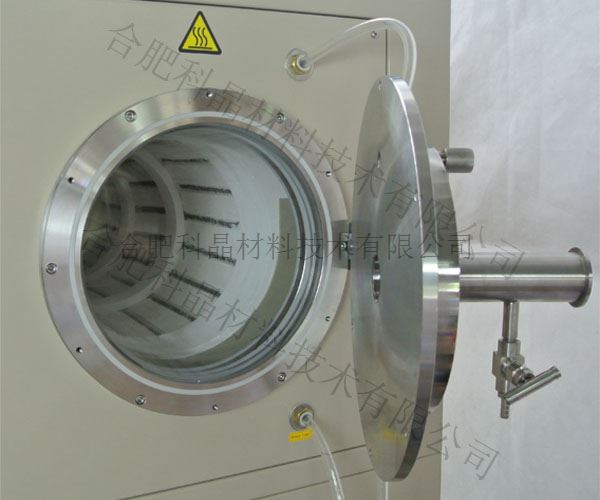

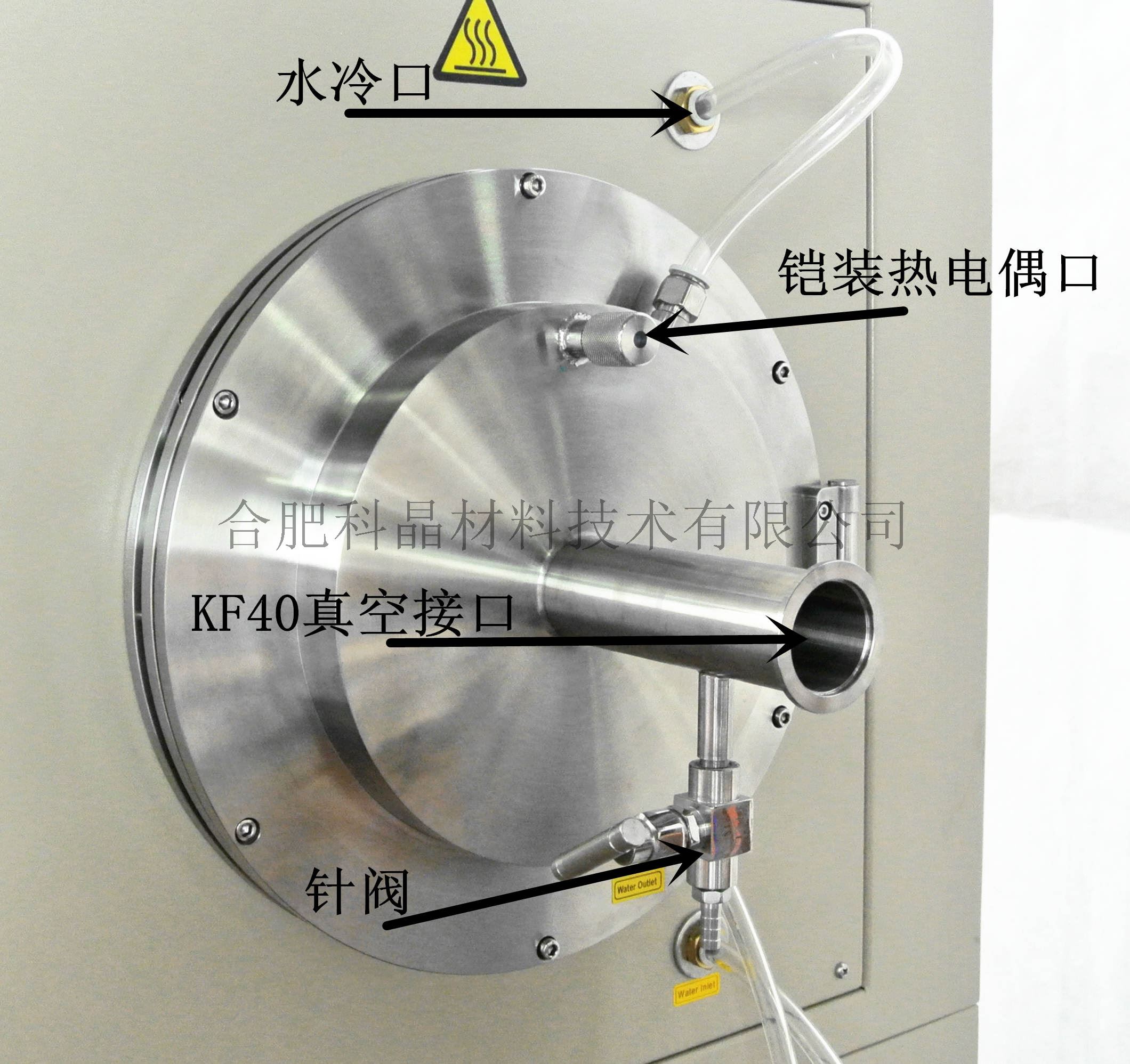

| 密封法蘭 | ·采用鉸鏈?zhǔn)椒ㄌm和O形密封圈加上機械泵可使真空度達到10-2Torr（參考值，詳情請點擊） ·可選購一套溫度測試裝置（鎧裝熱偶、補償導線和溫度儀表），用于測試爐管內部的溫度 ·左側水冷法蘭：真空壓力表、不銹鋼針形閥和1/4”寶塔嘴接頭 ·右側水冷法蘭：kf40真空接口，方便連接到kf40適用的波紋管、泵和kf40擋板閥。（如果您的泵是kf25接口，你需要一個kf40-kf25轉接頭）
|
||||||
| 溫控系統 | ·包含一款YD858P型溫度控制器 ·PID自動控溫系統 ·智能化50段可編程控制 ·控溫精度：±1℃ ·兩個溫區分別有兩個獨立的溫控系統控制 ·默認DB9 PC通信連接端口 ·通過MET認證 ·可選購電腦溫度控制軟件(用于YD518P系列控制器)用于控制升溫曲線和導出數據
|
||||||

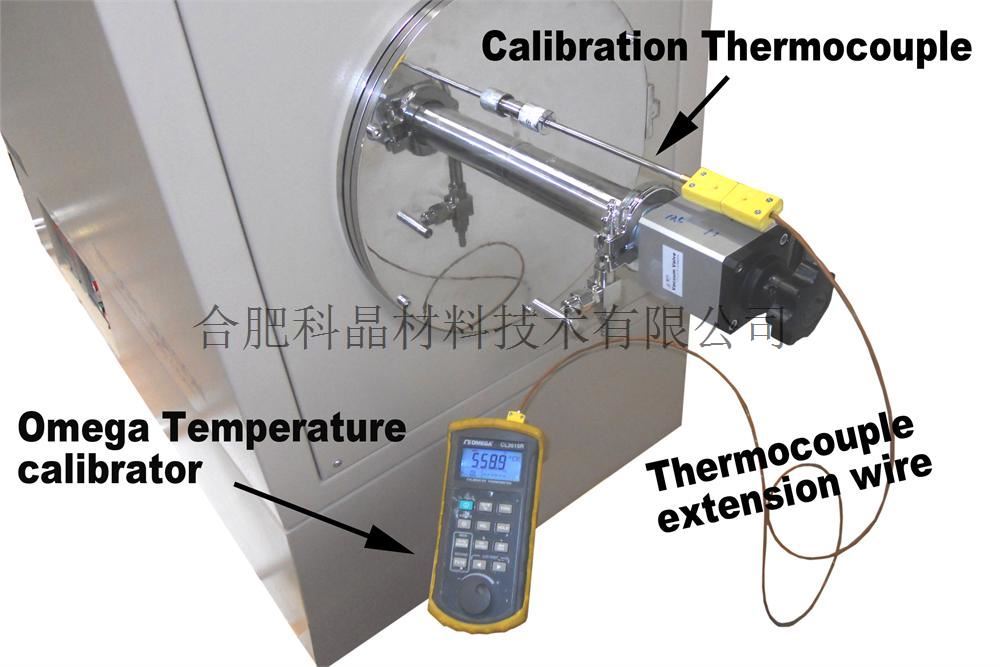

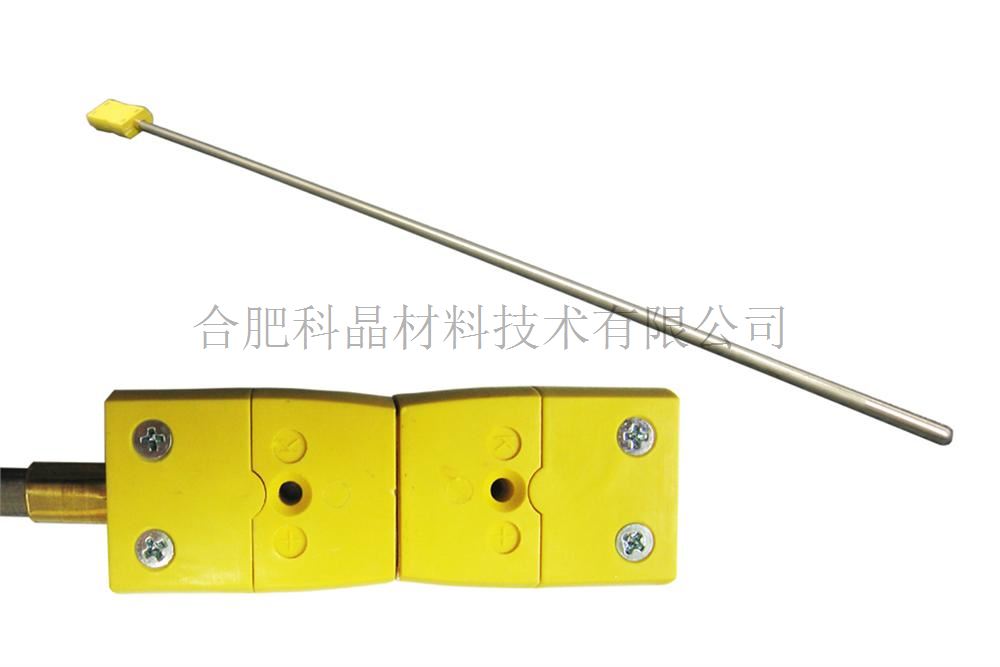

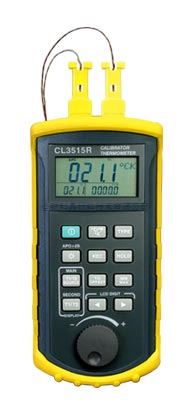

| 溫度校準（可選） | ·定期對管式爐進行溫度校準，可保持溫度的準確性和均勻性。您可以在我公司選購一個簡單的校準工具包，輔助您完成這項工作，完整的校準套件包括 ·48”L（1/4”O(jiān)D）K型熱電偶校準 ·一Omega溫度校準器 ·熱電偶補償線 ·你可以考慮分子泵，真空度可達10-5Torr
|
||||||
| 外形尺寸 | 規格1：1880 L x 700W x 930 H mm 規格2：2180 L x 700W x 930 H mm |
||||||
| 凈重 | 約200 kg |
||||||
| 質保期 | 一年保修，終身技術支持。
2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
||||||
| 真空系統 | ·多種真空系統可選 ·可選購一個冷真空阱，以避免真空泵造成污染
|
||||||
| 質量認證 | 若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證。
|
||||||
| 使用注意事項 | ·爐管內氣壓不可高于0.02MPa ·由于氣瓶?jī)?nèi)部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 ·當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當 ·進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊 ·石英管的長時間使用溫度＜1100℃ ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） |
||||||
| 應用提示 | ·為了在管式爐內獲得準確的溫度，在使用前需要校準溫度，請點擊這里了解如何使用 |
