Idea-等離子體濺射鍍硅
發布時間:2021-03-10

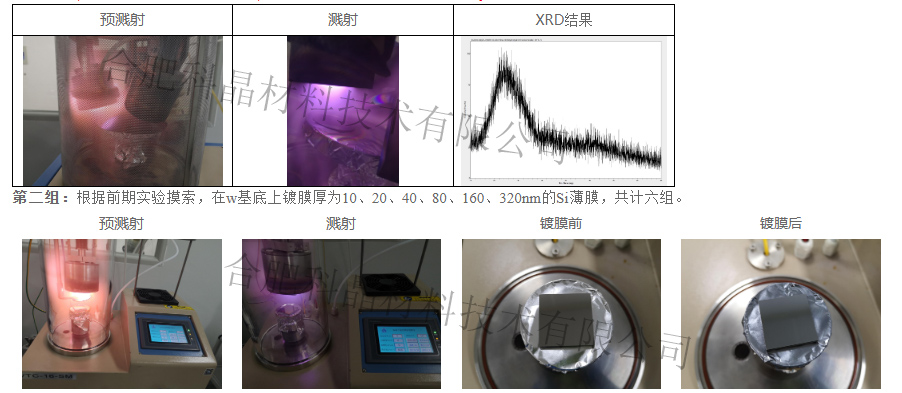

第一組:前期在玻璃基底上鍍Si薄膜,功率為220W,10min。XRD測試發現在24°附近出現饅頭峰,查閱文獻得到,該峰型為非晶硅;且文獻中提及在600℃退火處理后非晶硅出現晶化的過程,逐漸呈現出多晶硅的峰型,因XRD故障未進行退火樣品測試。

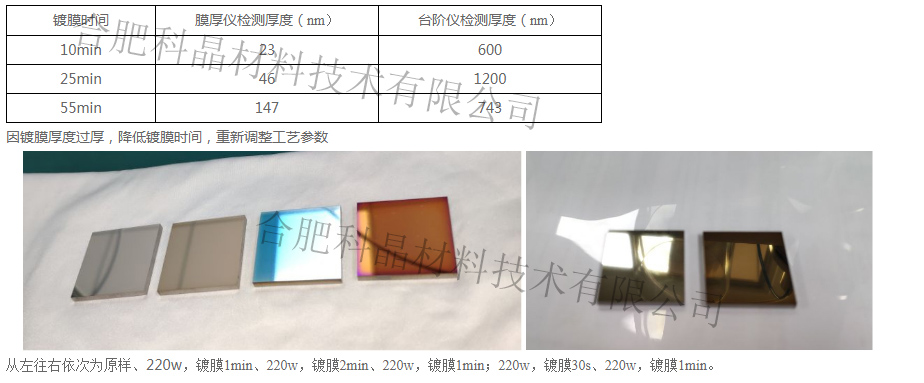

實驗結果:進行膜厚測試,發現所鍍Si薄膜的膜厚跟所鍍時間不成正比關系。(膜厚儀進行多次校準,且所鍍膜厚重復性較好),擬將厚度為20、40、160nm的樣品寄回客戶檢測,確定所鍍厚度及膜層峰型。

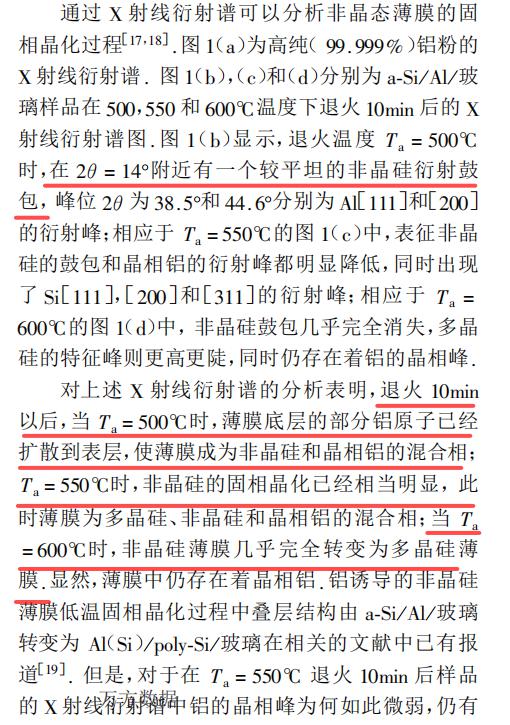

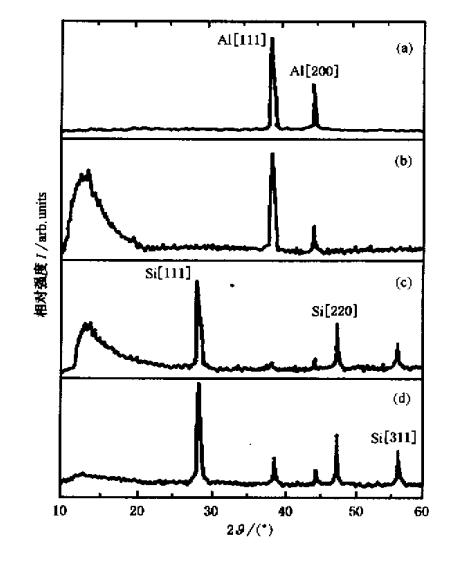

參考文獻:1、摘自《非晶硅薄膜的低溫快速晶化及其結構分析》

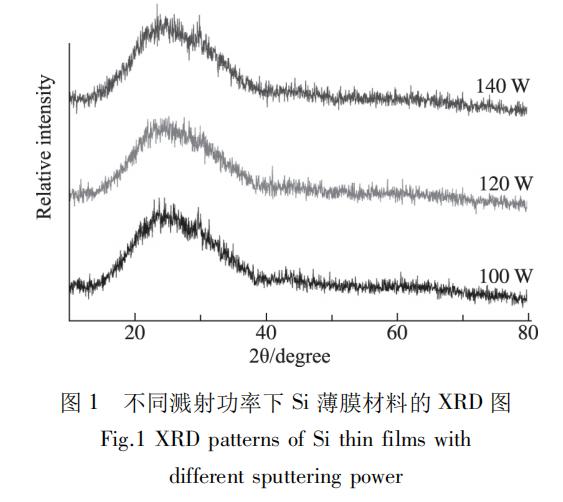

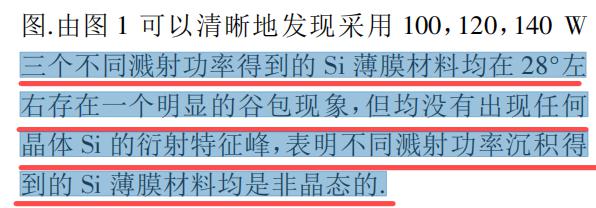

2、摘自《基于射頻磁控濺射技術高容量硅負極薄膜材料可控制備研究》
特別聲明:
1. 以上所有實驗僅為初步探究,僅供參考。由于我們水平有限,錯誤疏漏之處歡迎指出,我們非常期待您的建議。
2. 歡迎您提出其他實驗思路,我們來驗證。
3. 以上實驗案例及數據只針對科晶設備,不具有普遍性。
4. 因?yàn)樯婕氨C軉栴},以上數據僅為部分?jǐn)?shù)據,歡迎老師與我們聯系,我們非常期待和您共同探討設備的應用技術。
